Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали | 110 | 25 | 95 | 9

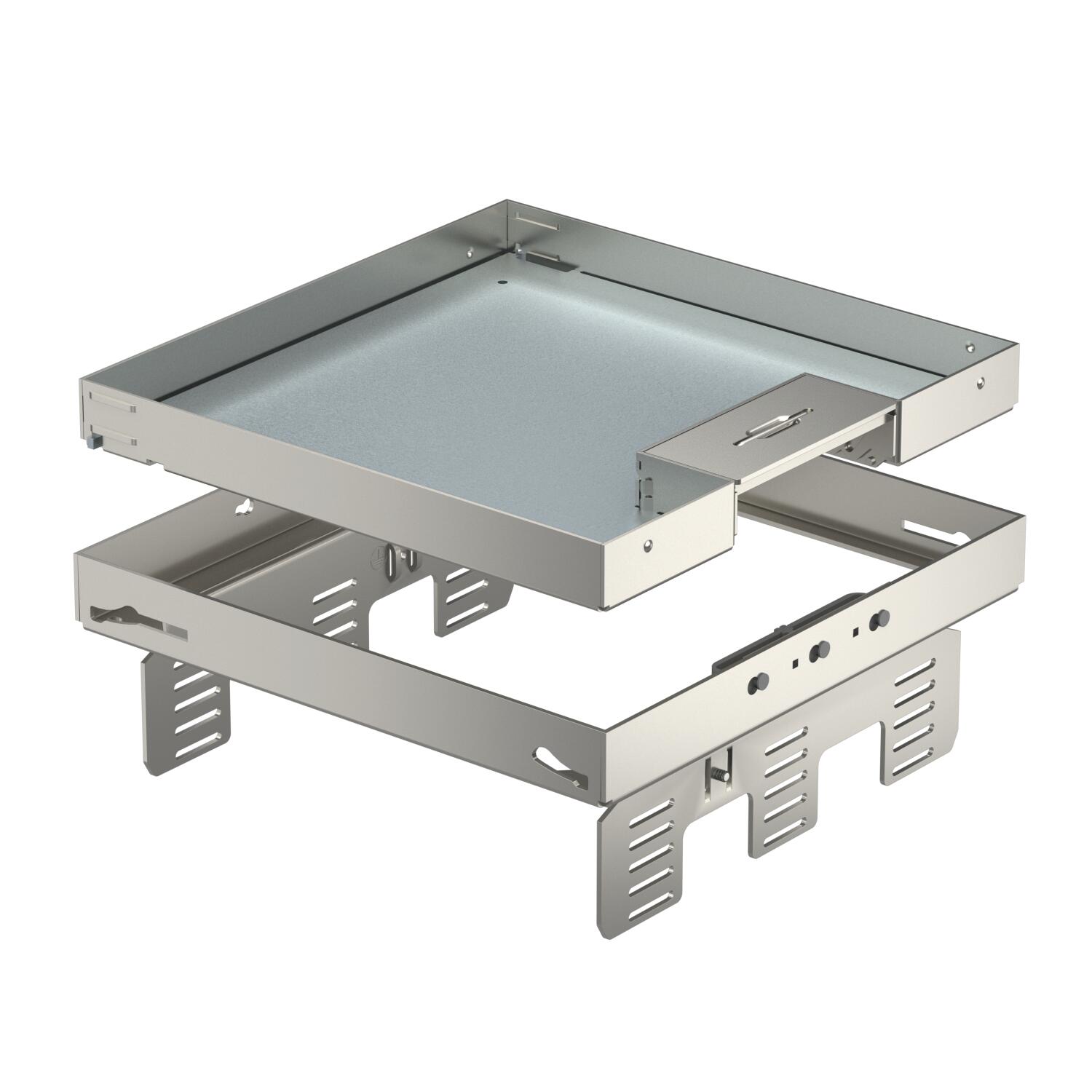

Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали

Артикул, номер 7409240 | EAN 4012195867333

Артикул, номер / Типы

Высота пола мин.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера 9, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG../9, или в UGD250-3/9 или UGD350-3/9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	95 mm
Высота пола мин.	110 mm
Длина	243 mm
Длина, монтажный размер	244 mm
Исполнение	квадратные
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	110 mm

Монтажные рамки для установки монтажных коробок	да
Номинальный размер монтажных элементов	9
Нормы	EN 50085-2-2
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

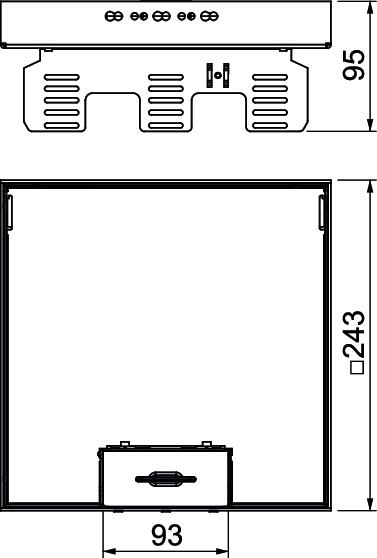

Размер	243x243mm
Размер h	95 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	21,9883 кг CO2e / 1 Шт.
Ширина	243 mm
Ширина, монтажный размер	244 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Штук	1 Штук
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3	NW 350-3 QK	7410544	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9	SK RK9	7404372	Штук	1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 9	DUG RK UAN 9	7428547	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9	DUG 350-3 9	7400513	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
