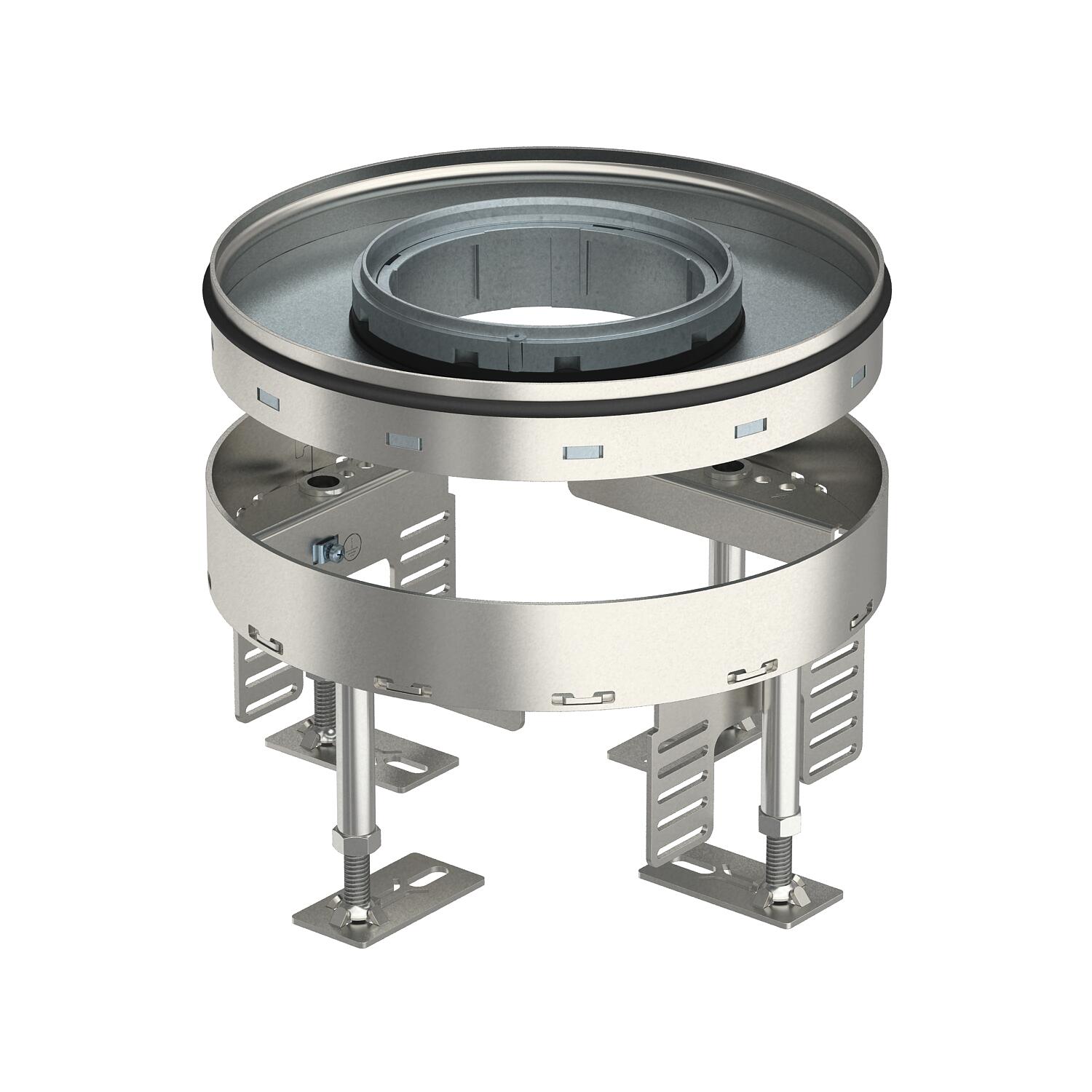

Усиленная кассетная рамка RKFRSL с отверстием для тубуса, номинальный размер R4, из нержавеющей стали
Артикул, номер 7409464 | EAN 4012195869702
- Описание продукта
-
Описание продуктаКруглая кассета для больших нагрузок для трубы, номинального размера R4 для монтажа электроустановочных изделий в системах каналов, двойных и пустотных полах с сухим или влажным типом уборки во внутренних помещениях. Класс нагрузки от 2 до 20кН.
Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

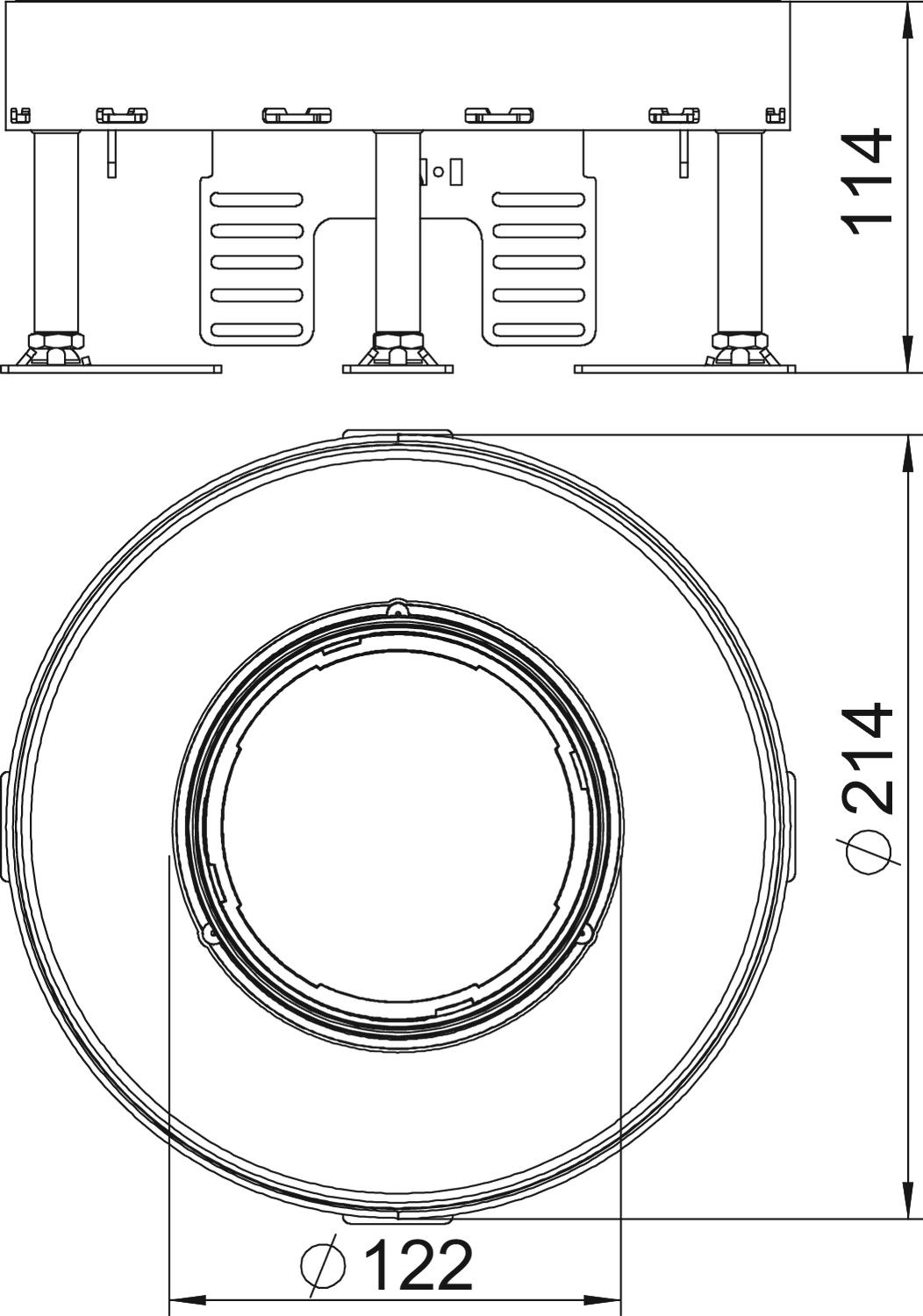

Высота пола макс. 159 mm Высота пола мин. 114 mm Диапазон регулирования макс. 159 mm Диапазон регулирования мин. 114 mm Исполнение круглой формы Класс тяжелых нагрузок 20 kN (OBO SL2) Количество встраиваемых устройств 6 Количество монтажных коробок 2 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок да Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 114 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 215 Номинальный размер монтажных элементов R4 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø215mm Размер h 114 mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 25 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 14,9296 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
RK NEV2 110 7405815 1 т.е.
TUK2 GV 7428140 1 Штук
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4
SK RK4R 7404382 1 Штук
Усиленная монтажная крышка для монтажных оснований UZD350-3, номинальный размер R4
DUG 350-3 R4SL 7401412 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
Техническая спецификация RKFR2 4 SL2V2 25 / 7409464 , 0.25MB , pdfПаспорт безопасности RKFR2 4 SL2V2 25 / 7409464 , 0.05MB , pdfREACH Декларация соответствия RKFR2 4 SL2V2 25 / 7409464 , 0.13MB , pdfRoHS Декларация соответствия RKFR2 4 SL2V2 25 / 7409464 , 0.13MB , pdfРазрешение на использование знаков Label approval Heavy-duty cassettes , 0.12MB , pdfПомощь по выбору Selection aid, heavy-duty systems , 0.13MB , pdfИнструкции по монтажу Heavy-load system , 6.72MB , pdfИнструкции по монтажу RKRSL RKFRSL , 2.29MB , pdfТекст для тендера для этого продукта не доступен.
