C-образный проволочный лоток CGR 50 FT
Артикул, номер 6017444 | EAN 4012196014057
- Описание продукта
-

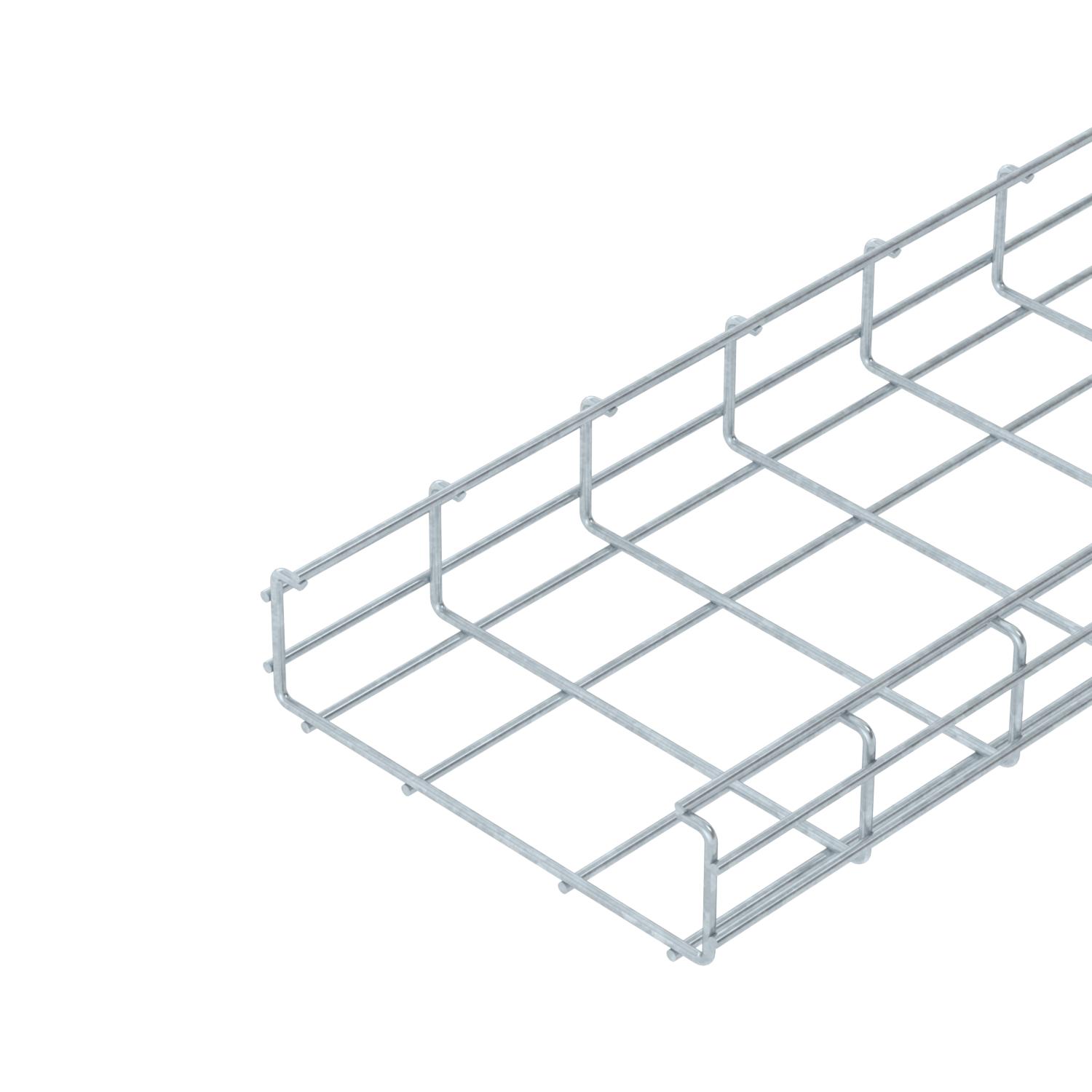

Описание продуктаПроволочный лоток С-образной формы из стальной проволоки, соединенной точечной сваркой, с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики

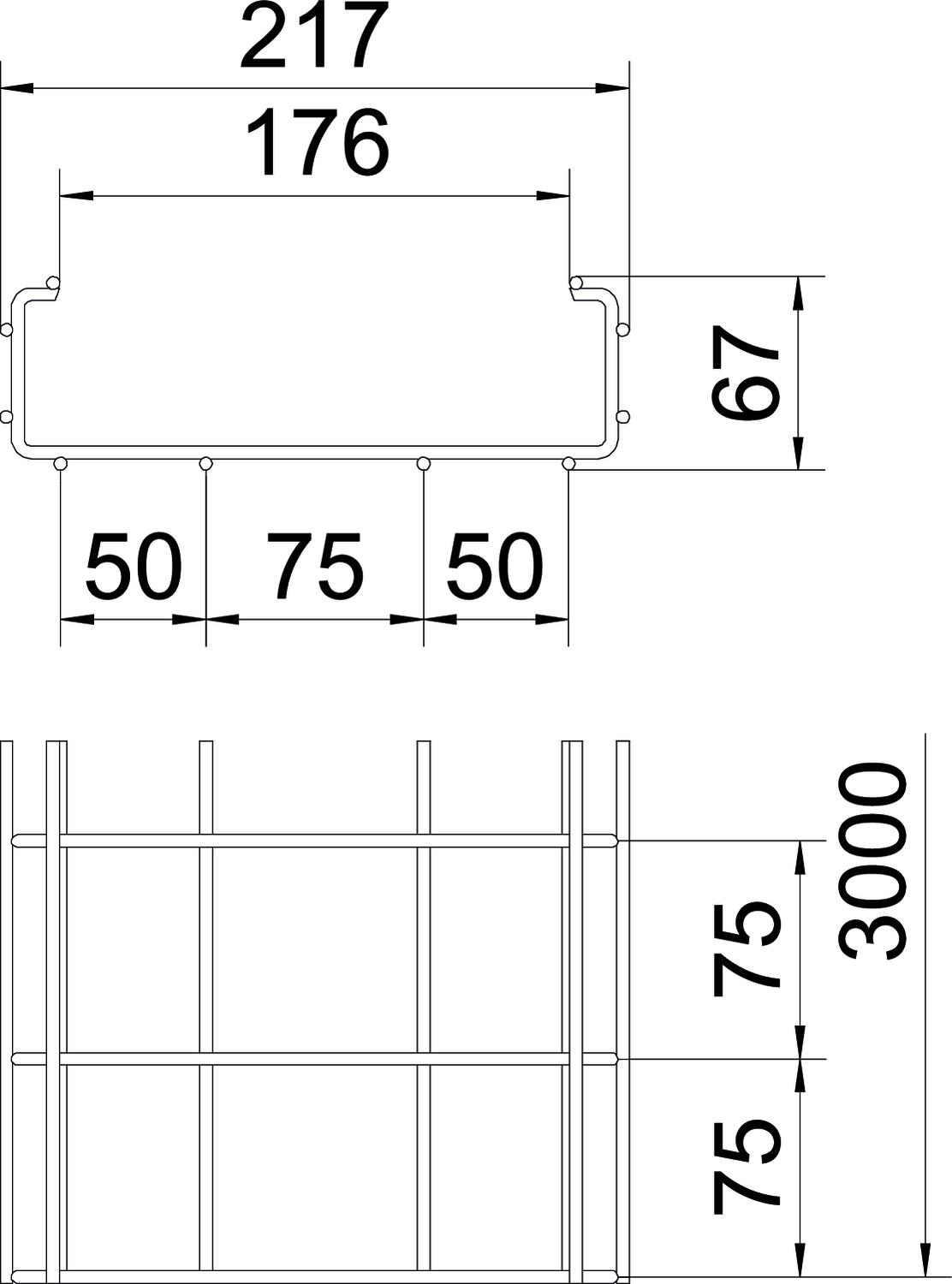

Вид соединителя кабеленесущей системы Привинчен Встроенная перегородка без Высота 1,97 in Высота 50 mm Диаметр проволоки 4,5 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 75 cm² Полезное поперечное сечение 7500 mm² Размер Н 67 mm Размер 50x200x3000 Размер B 217 mm Размер L2 (мм) 50 mm Размер A 176 mm Размер I1 75 mm Расстояние между опорами 1,0 м 0,4 kN/m Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами: 1,5 м. 0,7 kN/m Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 3,75 кг CO₂e / 1 Метр Форма профиля С-образная форма Цвет цинковый Ширина 200 mm Ширина 7,87 in - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель FT
GSV 34 FT 6016634 20 Штук
Монтажный уголок 45° FT
MW 45 SL10 FT 6017320 20 Штук
Монтажный уголок 90°
MW 90 SL17 FT 6017347 20 Штук
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Разделительная полочка 30 DD
TSG 30 DD 6062314 3 м - Загрузки
-
