C-образный проволочный лоток CGR 50 FT 3000 | 400 | 50 | 4,5 | 157 | нет

C-образный проволочный лоток CGR 50 FT

Артикул, номер 6017460 | EAN 4012196014118

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	50 mm

Диаметр проволоки	4,5 mm

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

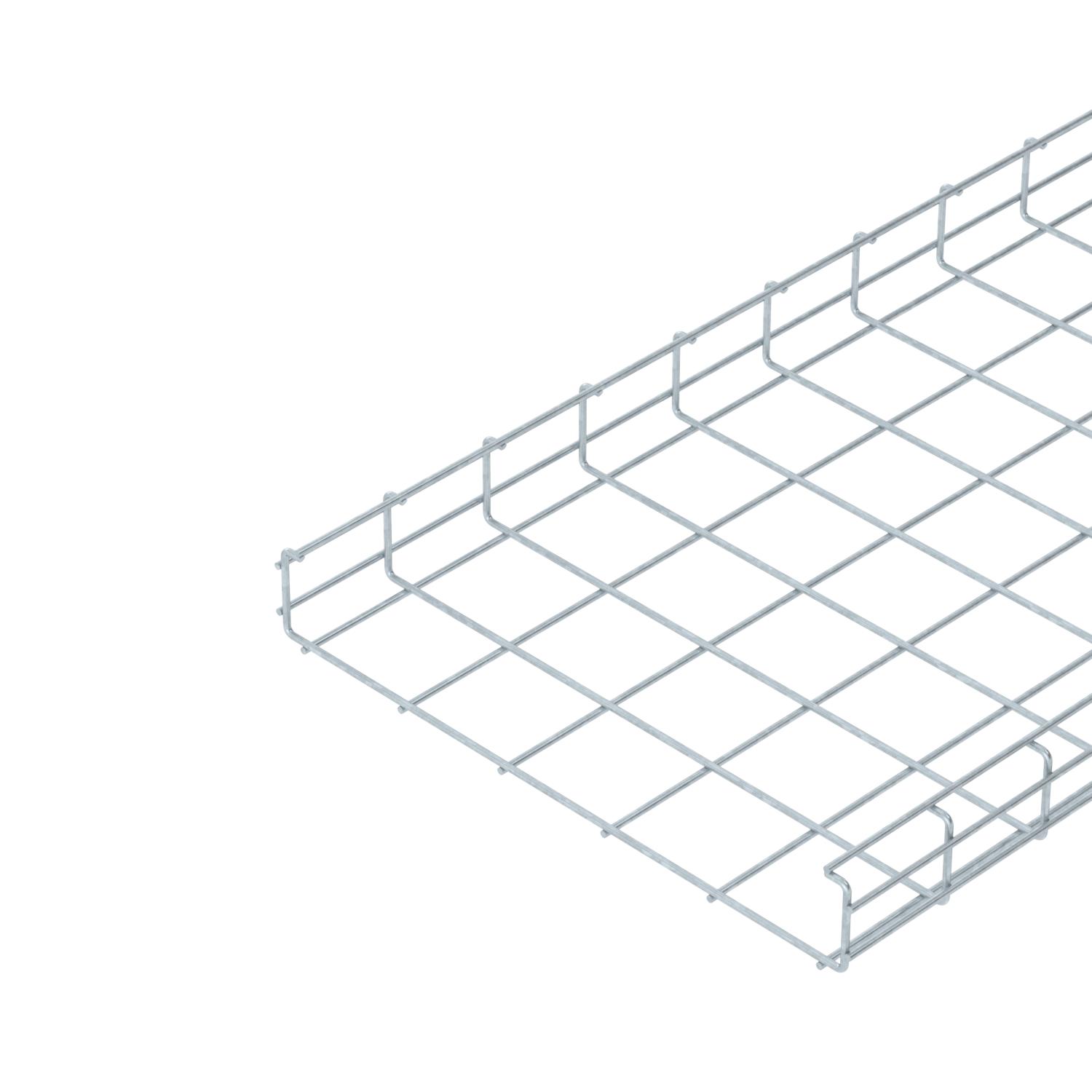

Проволочный лоток С-образной формы из стальной проволоки, соединенной точечной сваркой, с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана 15 дБ.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Привинчен
Встроенная перегородка	без
Диаметр проволоки	4,5 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Без соединителя
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения

Повышение живучести конструкции	нет
Полезное поперечное сечение	157 cm²
Полезное поперечное сечение	15700 mm²
Размер	50x400x3000
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	С-образная форма
Цвет	цинковый

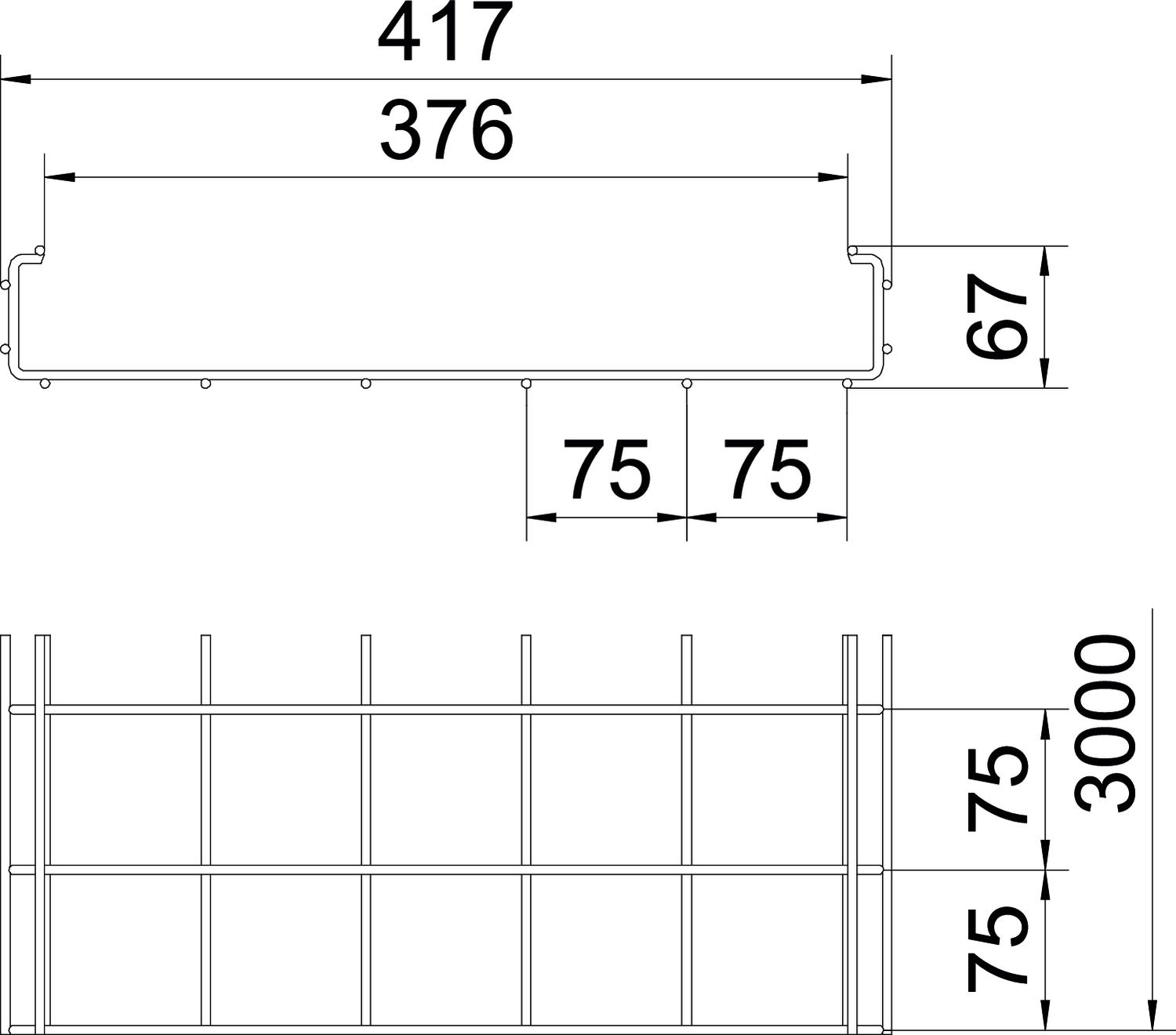

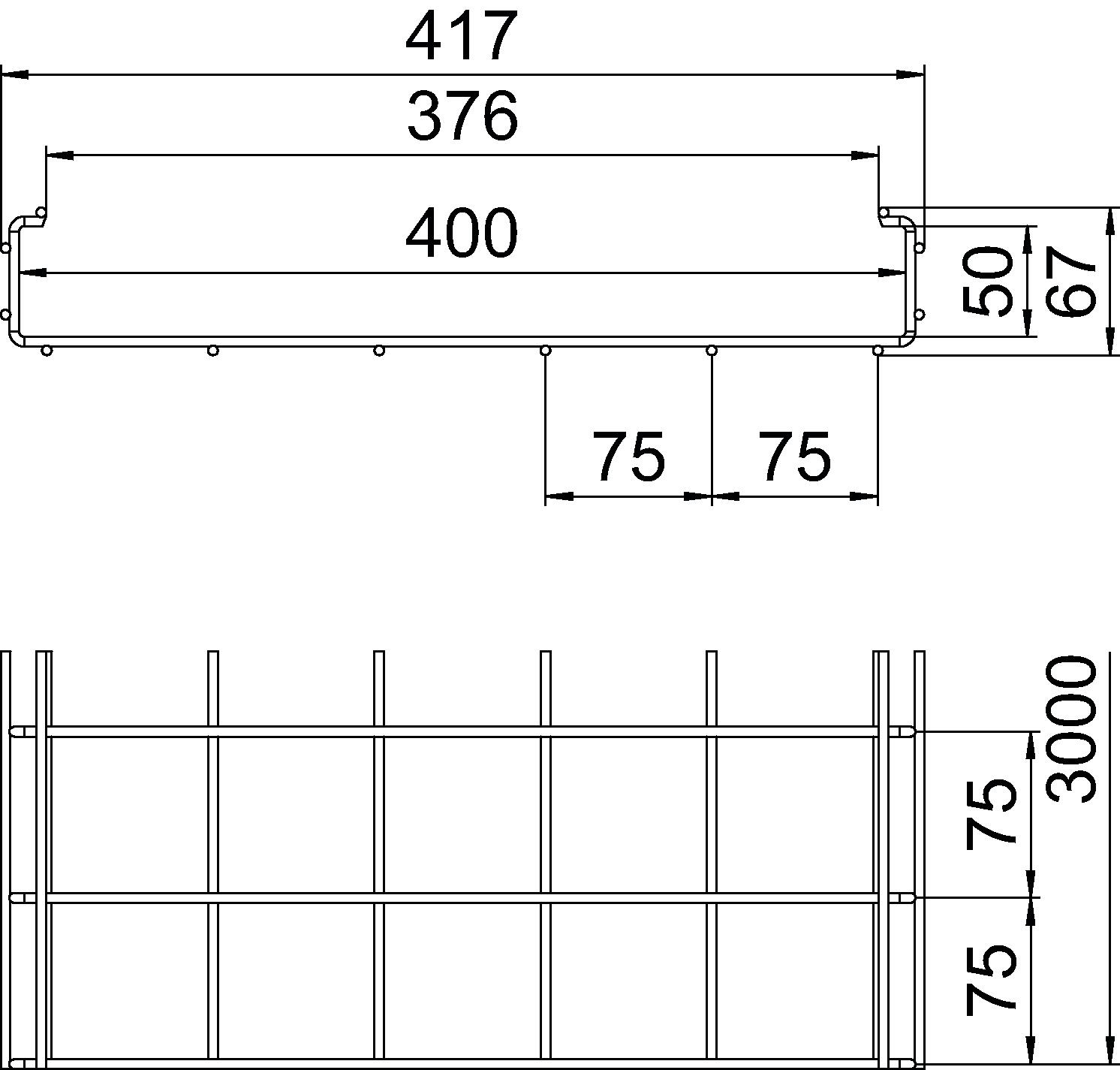

Размеры

Высота	50 mm
Высота	1,97 in
Длина	3000 mm
Размер Н	67 mm
Размер B	417 mm

Размер L2 (мм)	75 mm
Размер A	376 mm
Размер I1	75 mm
Ширина	15,75 in
Ширина	400 mm

Нагрузки

Расстояние между опорами 1,0 м	0,4 kN/m
Расстояние между опорами 1,0 м	1,1 kN/m

Расстояние между опорами: 1,5 м.	0,7 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,0209 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	5,0209 кг CO2e / 1 Метр

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	нет	6017428	м	3 м
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	нет	6017436	м	3 м
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	нет	6017444	м	3 м

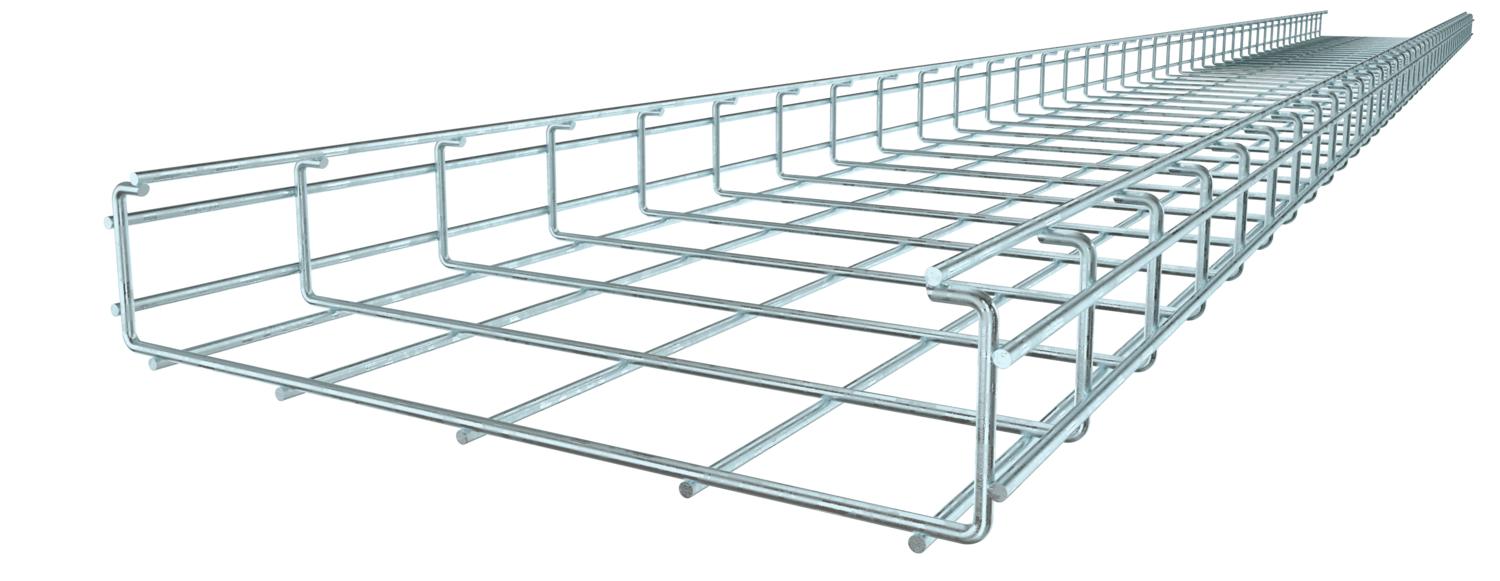

CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	нет	6017452	м	3 м
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	нет	6017460	м	3 м

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи

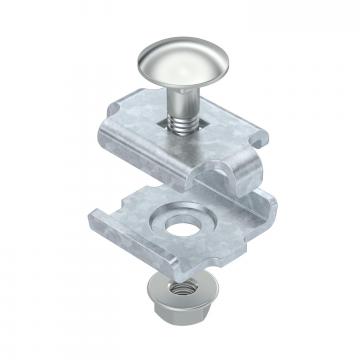

Соединитель FT	GSV 34 FT	6016634	Штук	20 Штук

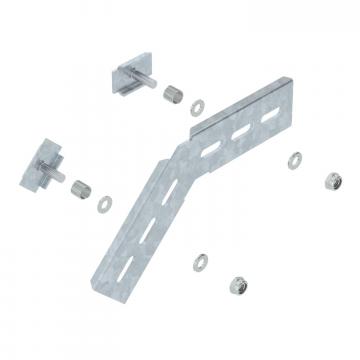

Монтажный уголок 45° FT	MW 45 SL10 FT	6017320	Штук	20 Штук

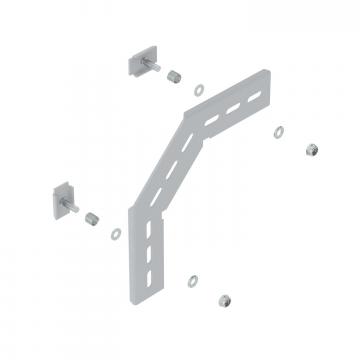

Монтажный уголок 90°	MW 90 SL17 FT	6017347	Штук	20 Штук
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 30 DD	TSG 30 DD	6062314	м	3 м
