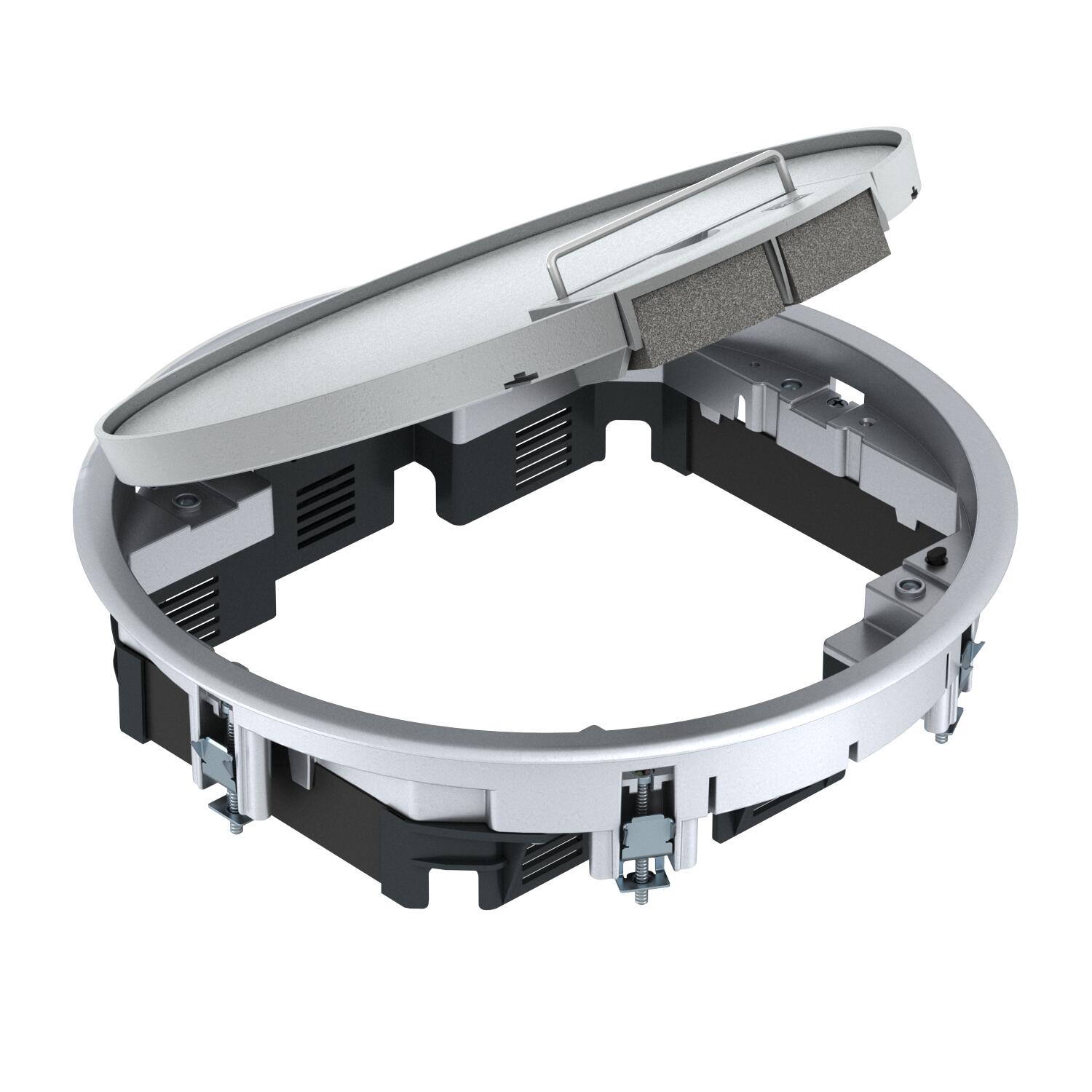

Электромонтажный лючок GESRA7/10, из алюминия 5

Электромонтажный лючок GESRA7/10, из алюминия

Артикул, номер 7405544 | EAN 4012195104261

Артикул, номер / Типы	7405544 / GESRA7 10U

Толщины напольного покрытия	5 mm

Описание продукта

Описание продукта

Лючок с рукояткой для макс. 10 отдельных приборов серии Modul 45 в 2 универсальных кронштейнах UT3 и одном UT4, применение в системах каналов и системных полах во внутренних помещениях.
Вывод для кабеля выполнен из полиамида RAL 9011

Углубление в крышке для напольного покрытия, составляющее 10 мм, можно уменьшить до 5 мм с помощью прилагающейся вставки из плотного картона.

Подходит для установки до семи электроустановочных механизмов с центральной монтажной пластиной 50 мм.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 10.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Возможность монтажа уплотнения	нет
Высота пола мин.	78 mm
Диапазон зажима D макс.	37 mm
Диапазон зажима D мин.	15 mm
Защитная рамка напольного покрытия	да
Исполнение	круглой формы
Исполнение с рамкой	Защитная рамка для напольного покрытия
Количество встраиваемых устройств	10
Количество монтажных коробок	3
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Алюминиевое литьё под давлением
Механизм открывания	Ручка
Монтажная глубина	78 mm

Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	275
Наружный диаметр	294 mm
Номинальный размер монтажных элементов	R7
Подходит для канала, прокладываемого под полом	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	нет

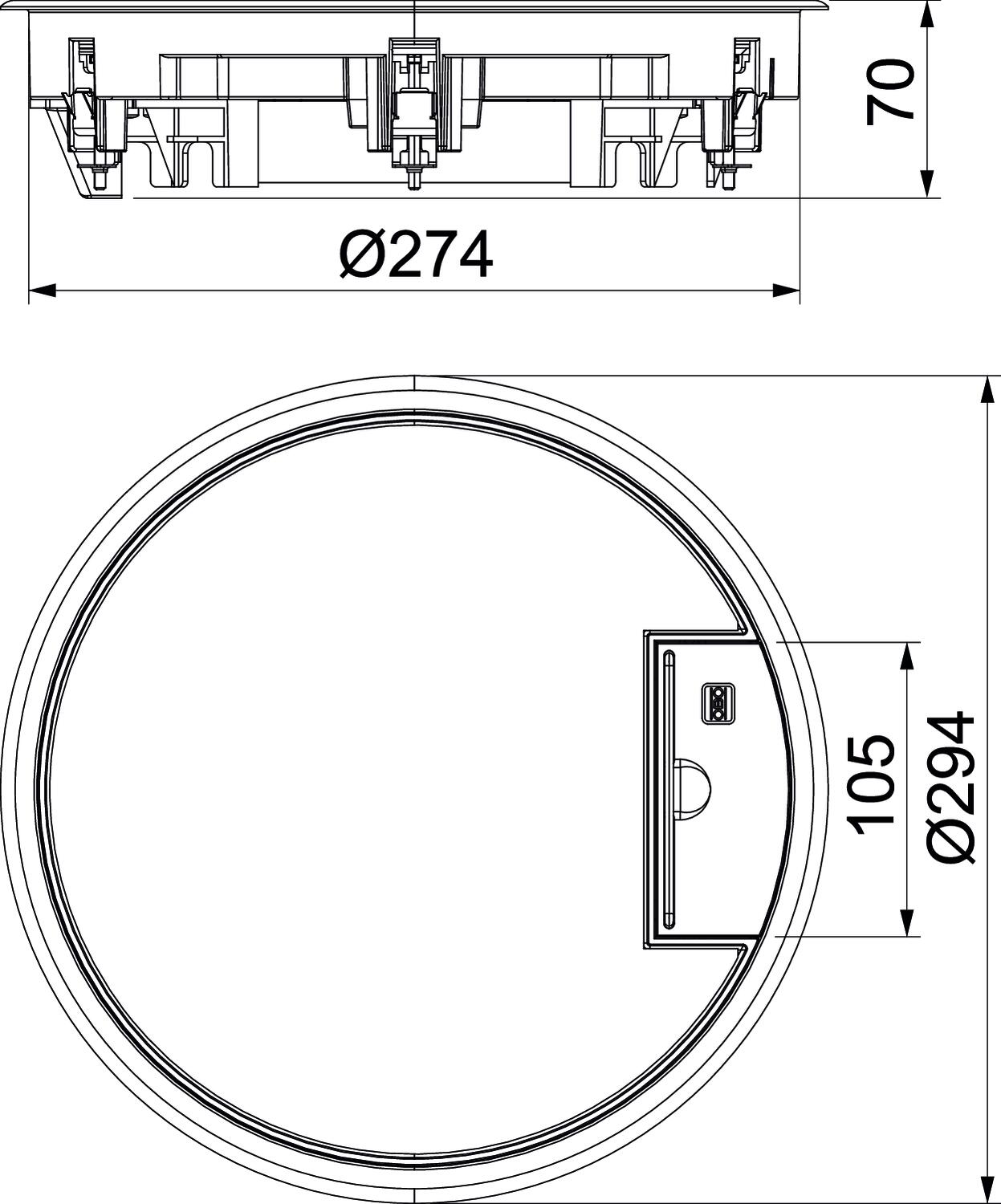

Размер	Ø294x71
С выемкой напольного покрытия	да
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3 / UT4
Толщина напольного покрытия, макс.	10 mm
Толщины напольного покрытия	5 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	1,588 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Толщины напольного покрытия	Артикул, номер	Количество	Наименьшая единица продажи
GESRA7 10U	5 mm	7405544	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Удлинитель растра	GES RV	7407536	Штук	2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
