Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 6059626 / Кабельный лоток SKS-Magic® 110 FS

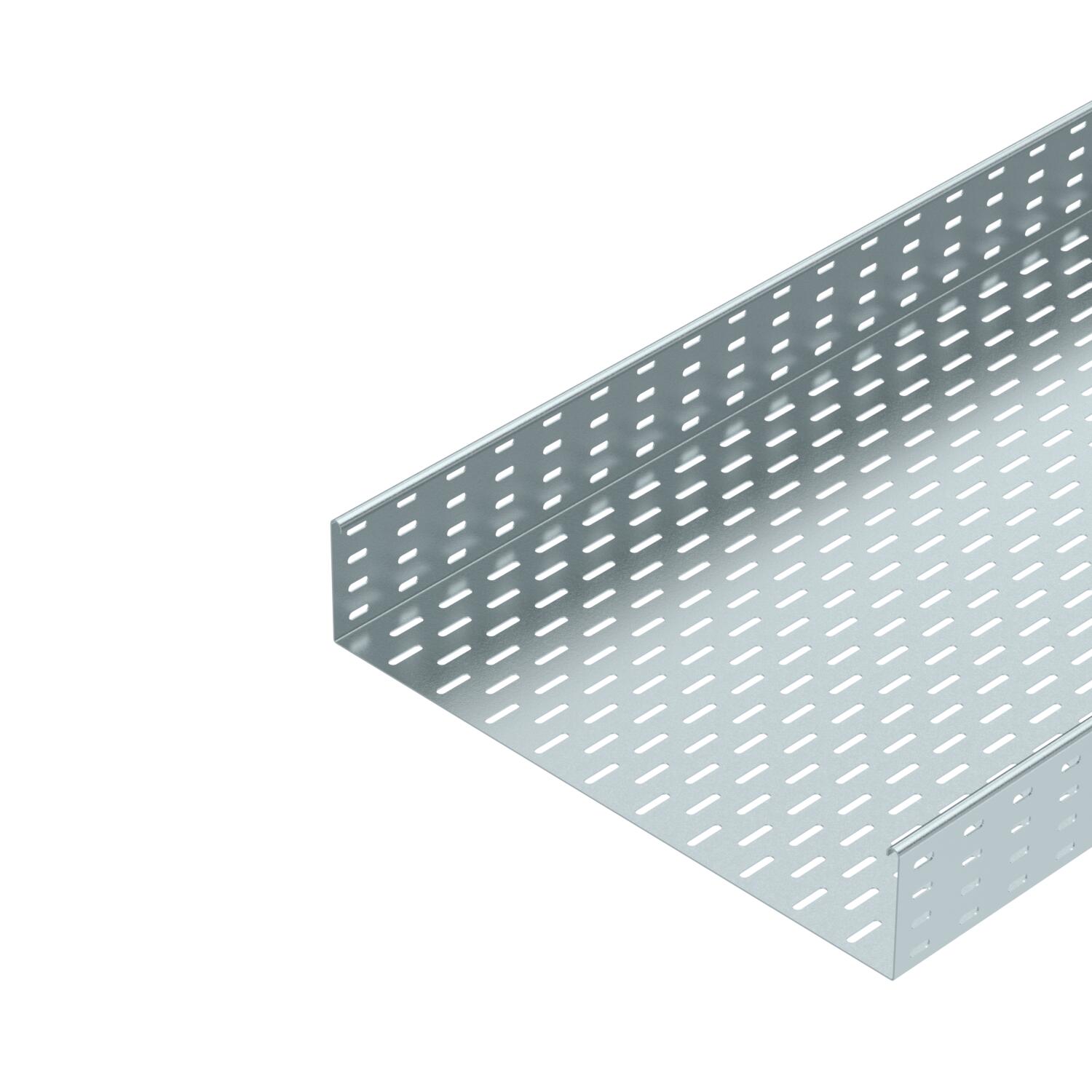

Кабельный листовой лоток SKS 110 FS
Артикул, номер 6061559 | EAN 4012196062478
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

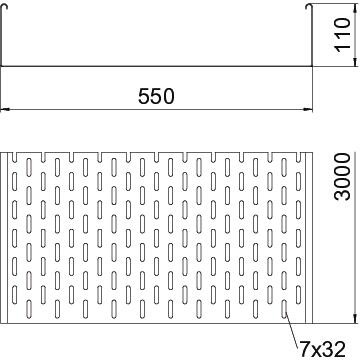

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 4 in Высота 110 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 603 cm² Полезное поперечное сечение 60300 mm² Размер 110 x 550 Размер 110x550x3000 Размер W 550 mm Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 22,1813 кг CO₂e / 1 Метр Цвет цинковый Ширина 550 mm Ширина 22 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором FS
DRL 550 FS 6052568 3 м
Стыковая планка
SSLB 550 FS 7070229 20 Штук
Угловая секция 45° 110 FS
RB 45 155 FS 7000715 1 Штук
Угловая секция 90° 110 FS
RB 90 155 FS 7001975 1 Штук - Загрузки
-
