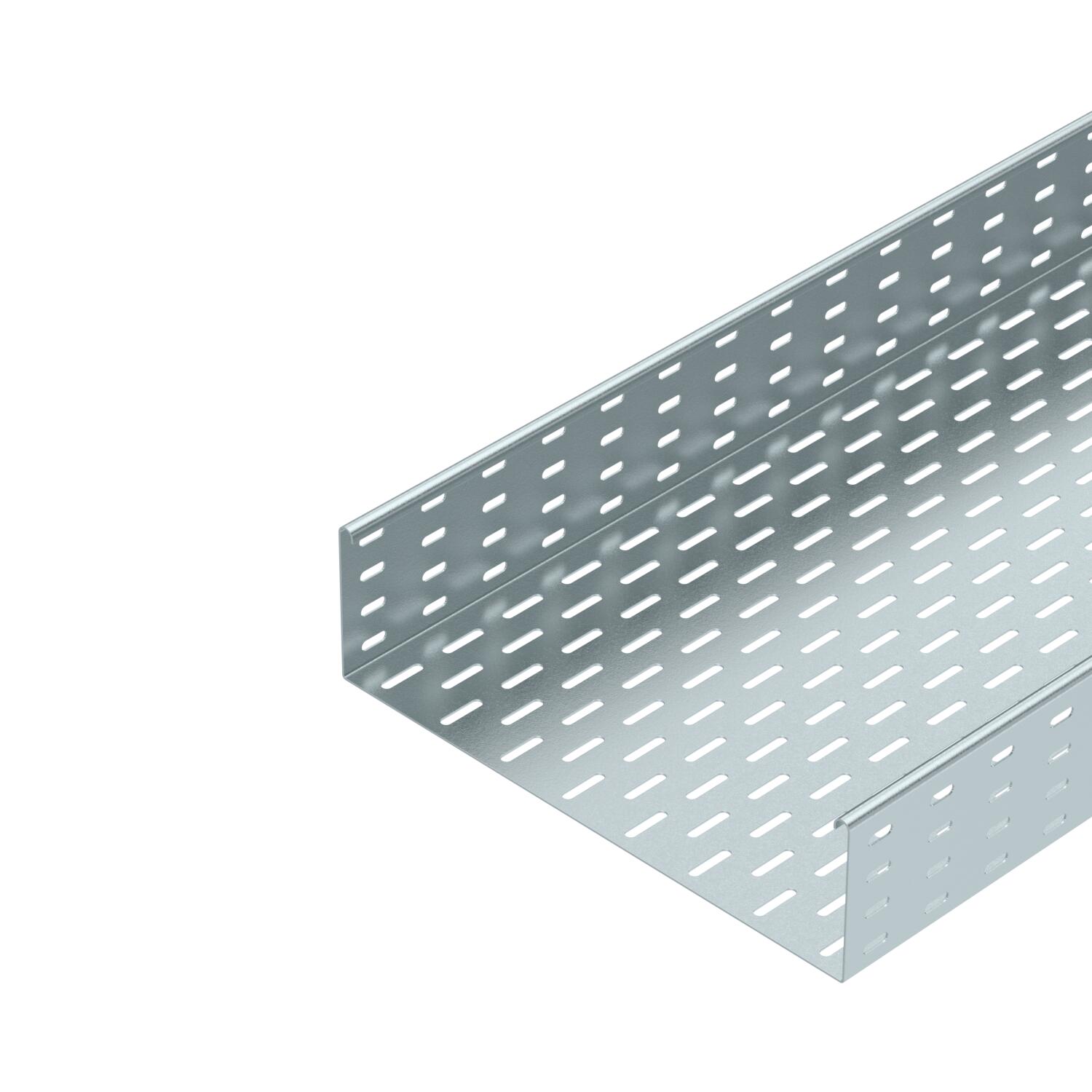

Кабельный листовой лоток SKS 110 FS
Артикул, номер 6061400 | EAN 4012196062355
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 438 cm² Полезное поперечное сечение 43800 mm² Размер 110 x 400 Размер 110x400x3000 С крышкой нет Серия продукции Серия SKS Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,06 in Цвет цинковый Размеры

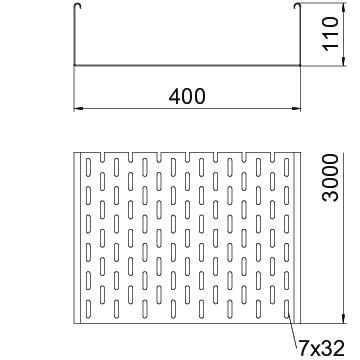

Высота 4 in Высота 110 mm Длина 3000 mm Длина 10 ft Размер W 400 mm Ширина 400 mm Ширина 16 in Нагрузки
Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 17,6257 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 17,6257 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Стыковая планка
SSLB 400 FS 7070221 20 Штук
Угловая секция 45° 110 FS
RB 45 140 FS 6036306 1 Штук
Угловая секция 90° 110 FS
RB 90 140 FS 6036808 1 Штук
Угловая секция с возможностью регулировки угла 110 FS
RB W 140 FS 6037308 1 Штук
Т-образное/крестовое соединение 110 FS
RAA 140 FS 6042159 1 Штук
Т-образная секция 110 FS
RT 140 FS 6038308 1 Штук
Крестообразное ответвление 110 FS
RK 140 FS 7027357 1 Штук
Крышка с поворотным фиксатором
DRL 400 FS 6052401 3 м
Разделительная полочка
TSG 110 FS 6062122 3 м
Угловая секция 90° 110 FS
RB 90 140 FS 7001940 1 Штук - Загрузки
-
