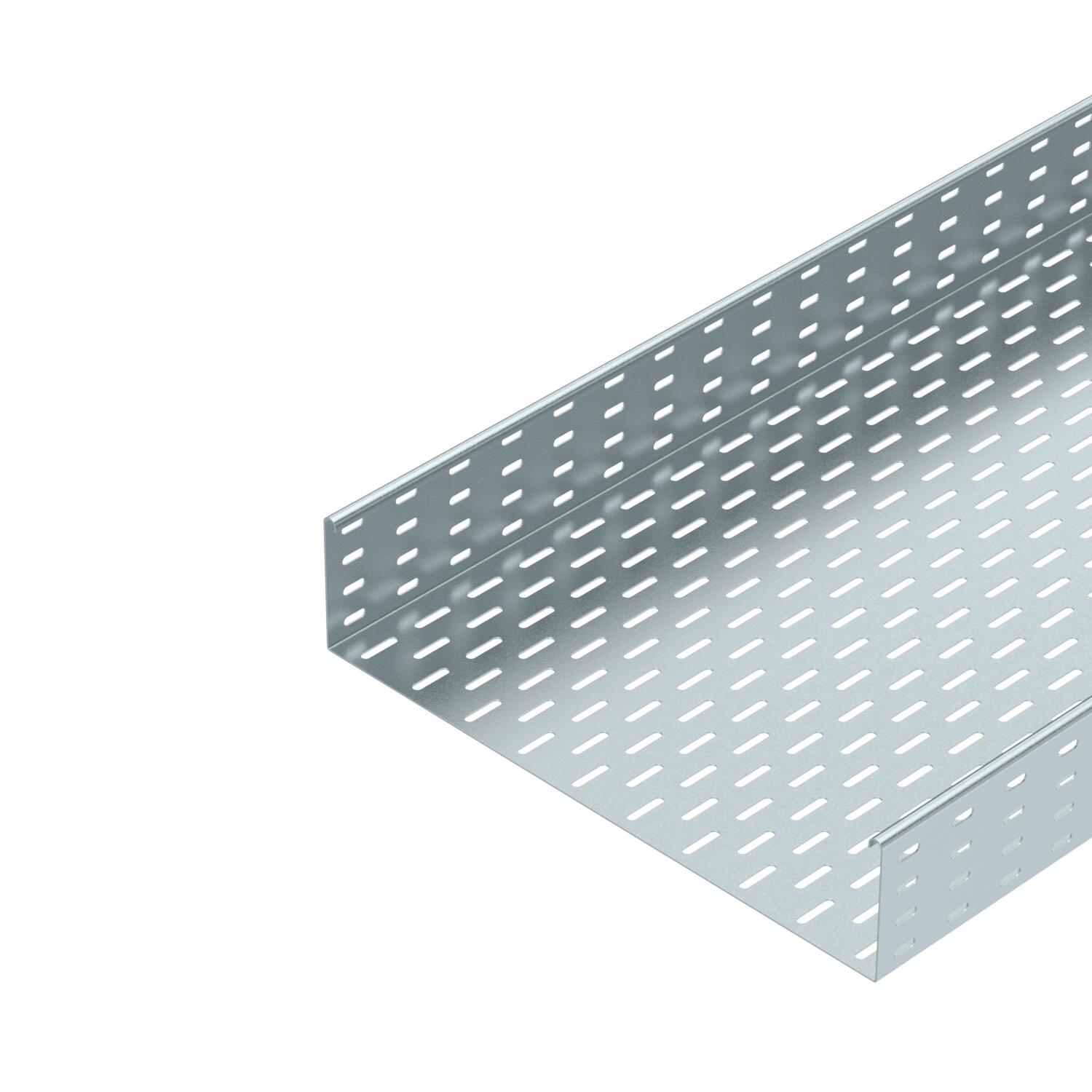

Кабельный листовой лоток SKS 110 FS
Артикул, номер 6061508 | EAN 4012196062416
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

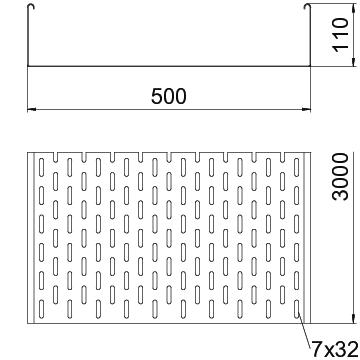

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 4 in Высота 110 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 54800 mm² Полезное поперечное сечение 548 cm² Размер 110 x 500 Размер 110x500x3000 Размер W 500 mm Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 20,2614 кг CO2e / 1 Метр Цвет цинковый Ширина 500 mm Ширина 20 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Стыковая планка
SSLB 500 FS 7070225 20 Штук
Угловая секция 45° 110 FS
RB 45 150 FS 6036308 1 Штук
Угловая секция 90° 110 FS
RB 90 150 FS 6036810 1 Штук
Угловая секция с возможностью регулировки угла 110 FS
RB W 150 FS 6037310 1 Штук
Т-образное/крестовое соединение 110 FS
RAA 150 FS 6042161 1 Штук
Т-образная секция 110 FS
RT 150 FS 6038310 1 Штук
Крестообразное ответвление 110 FS
RK 150 FS 7027361 1 Штук
Крышка с поворотным фиксатором
DRL 500 FS 6052509 3 м
Разделительная полочка
TSG 110 FS 6062122 3 м
Угловая секция 45° 110 FS
RB 45 150 FS 7000707 1 Штук - Загрузки
-
