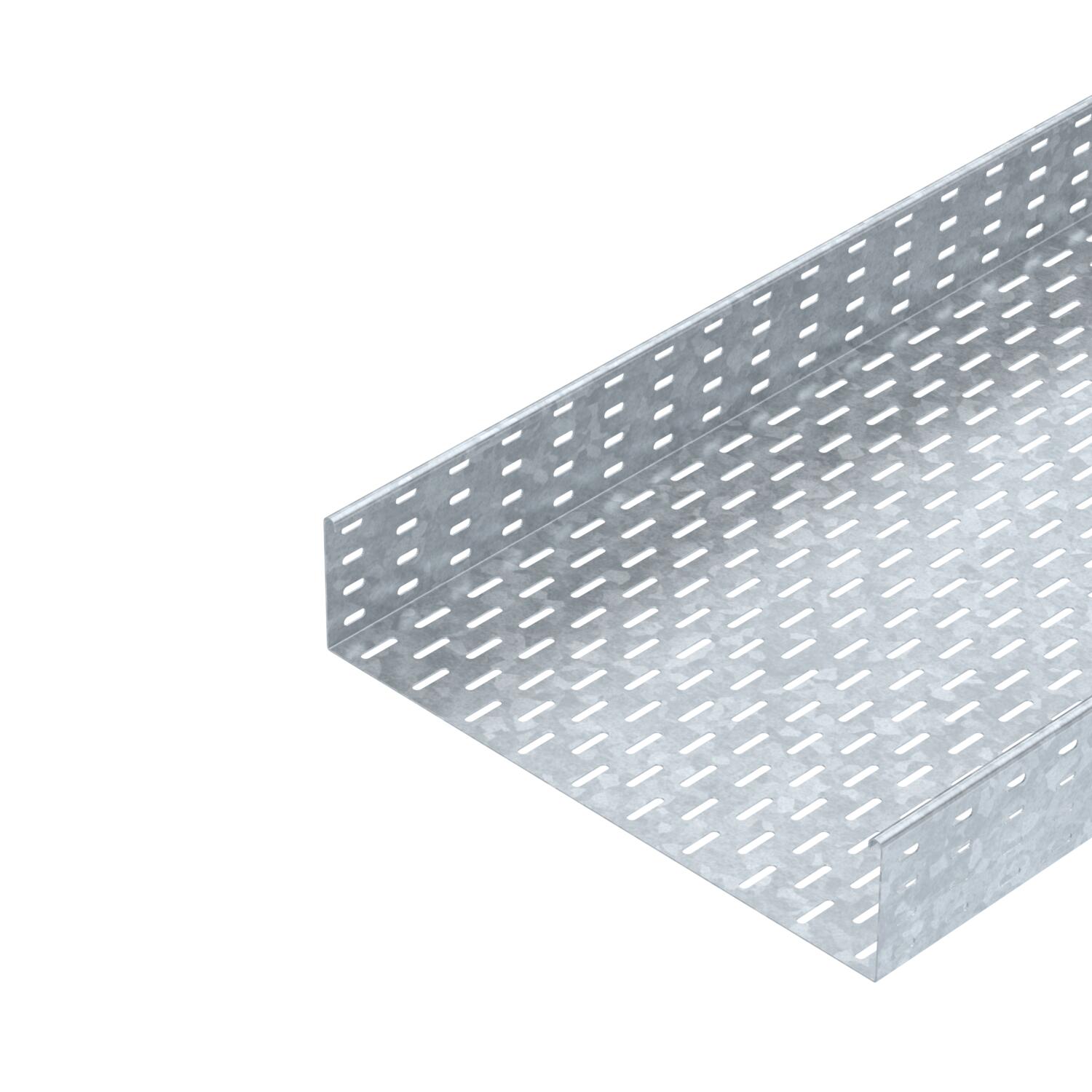

Кабельный листовой лоток SKS 110 FT
Артикул, номер 6061702 | EAN 4012196062775
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Dimension W 500 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Высота 4 in Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 548 cm² Полезное поперечное сечение 54800 mm² Размер 110x500x3000 Размер 110 x 500 Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 18,8563 кг CO2e / 1 Метр Цвет цинковый Ширина 20 in Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FT
RLVL 110 FT 6067913 10 Штук
Стыковая планка
SSLB 500 DD 7070326 20 Штук
Крышка с поворотным фиксатором
DRL 500 FT 6051448 3 м
Угловая секция 45° 110 FT
RB 45 150 FT 6036338 1 Штук
Угловая секция 90° 110 FT
RB 90 150 FT 6036840 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 150 FT 6037330 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 150 FT 6042261 1 Штук
Т-образная секция 110 FT
RT 150 FT 6038330 1 Штук
Крестообразное ответвление 110 FT
RK 150 FT 7027461 1 Штук
Крышка с поворотным фиксатором
DRL 500 DD 6052718 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м - Загрузки
-
