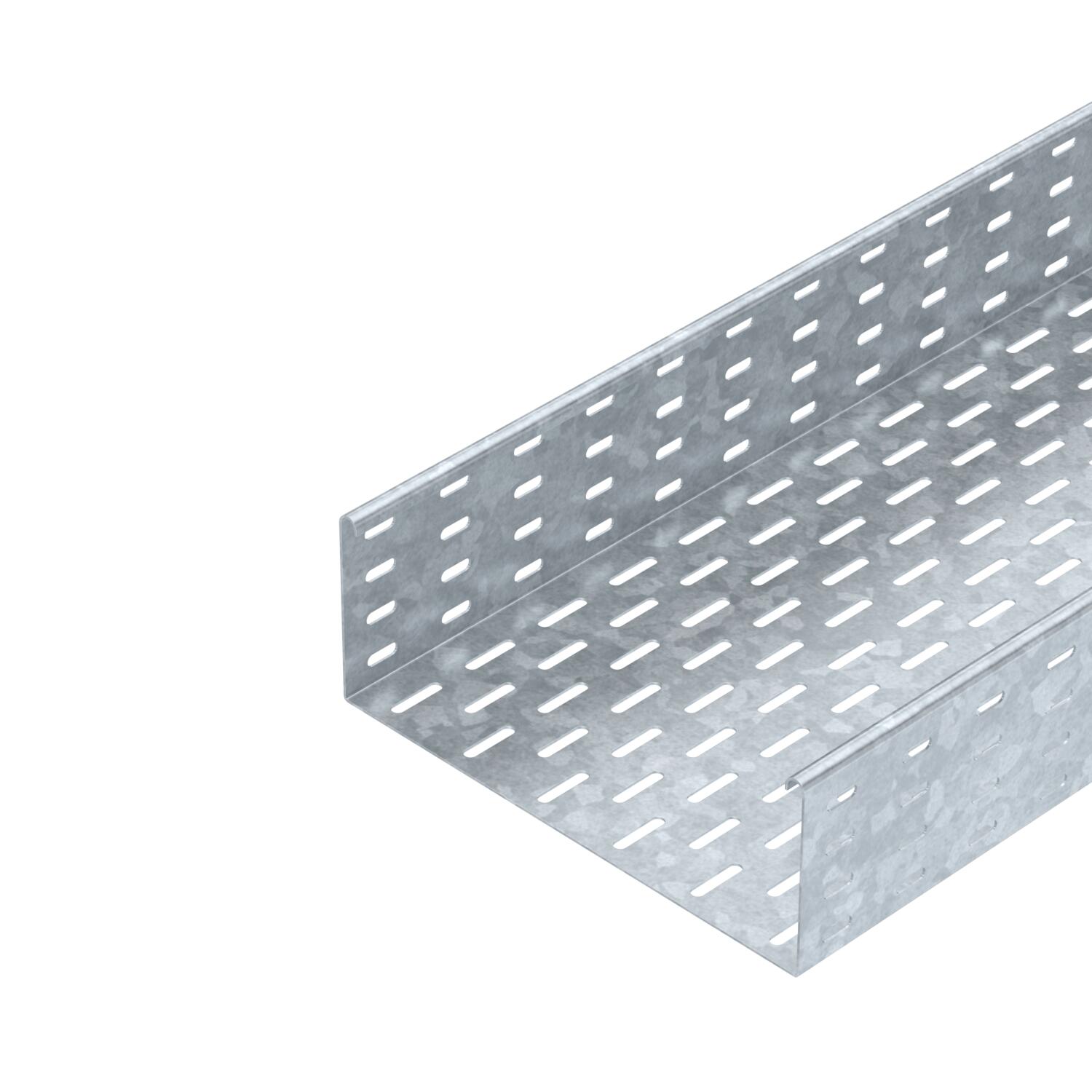

Кабельный листовой лоток SKS 110 FT
Артикул, номер 6061656 | EAN 4012196062652
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Dimension W 300 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 4 in Высота 110 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 328 cm² Полезное поперечное сечение 32800 mm² Размер 110 x 300 Размер 110x300x3000 Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 13,8413 кг CO2e / 1 Метр Цвет цинковый Ширина 300 mm Ширина 12 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FT
RLVL 110 FT 6067913 10 Штук
Стыковая планка
SSLB 300 DD 7070318 20 Штук
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Угловая секция 45° 110 FT
RB 45 130 FT 6036334 1 Штук
Угловая секция 90° 110 FT
RB 90 130 FT 6036836 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 130 FT 6037326 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 130 FT 6042257 1 Штук
Т-образная секция 110 FT
RT 130 FT 6038326 1 Штук
Крестообразное ответвление 110 FT
RK 130 FT 7027455 1 Штук
Крышка с поворотным фиксатором
DRL 300 DD 6052712 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м
Угловая секция 45° 110 FT
RB 45 130 FT 7068328 1 Штук
Угловая секция 90° 110 FT
RB 90 130 FT 7127320 1 Штук - Загрузки
-
