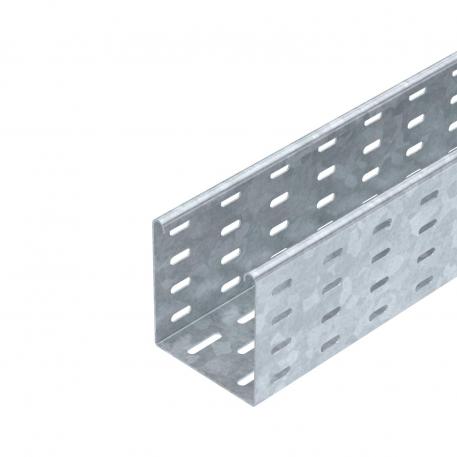

Кабельный листовой лоток SKS 110 FT
Артикул, номер 6061605 | EAN 4012196062539
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Maß W 100 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Высота 4 in Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 10800 mm² Полезное поперечное сечение 108 cm² Принадлежности от изготовителя Продольный соединитель RLVL 110 Размер 110x100x3000 Размер 110 x 100 Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,06 in Углеродный след CO₂ (GWP) от колыбели до ворот 9,0346 кг CO₂e / 1 Метр Цвет цинковый Ширина 100 mm Ширина 4 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FT
RLVL 110 FT 6067913 10 Штук
Стыковая планка
SSLB 100 DD 7070306 20 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м
Угловая секция 45° 110 FT
RB 45 110 FT 6036330 1 Штук
Угловая секция 90° 110 FT
RB 90 110 FT 6036830 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 110 FT 6037320 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 110 FT 6042251 1 Штук
Т-образная секция 110 FT
RT 110 FT 6038320 1 Штук
Крестообразное ответвление 110 FT
RK 110 FT 7027451 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м
Угловая секция 45° 110 FT
RB 45 110 FT 7068115 1 Штук - Загрузки
-
Техническая спецификация SKS 110 FT / 6061605 , 0.31MB , pdfДекларация соответствия ЕС SKS 110 FT / 6061605 , 0.10MB , pdfЭкологическая декларация (EPD) SKS 110 FT / 6061605 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKS 110 FT / 6061605 , 0.09MB , pdfREACH Декларация соответствия SKS 110 FT / 6061605 , 0.12MB , pdfRoHS Декларация соответствия SKS 110 FT / 6061605 , 0.12MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Screwable cable tray system , 9.58MB , pdf
