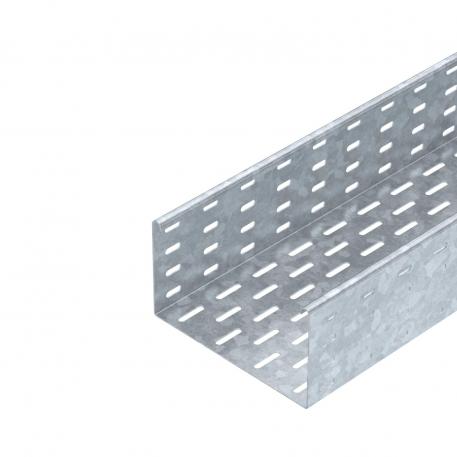

Кабельный листовой лоток SKS 110 FT
Артикул, номер 6061621 | EAN 4012196062591
- Описание продукта
-
Описание продуктаSKS 110 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Maß W 200 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Высота 4 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 218 cm² Полезное поперечное сечение 21800 mm² Размер 110x200x3000 Размер 110 x 200 Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 11,595 кг CO₂e / 1 Метр Цвет цинковый Ширина 200 mm Ширина 8 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FT
RLVL 110 FT 6067913 10 Штук
Стыковая планка
SSLB 200 DD 7070314 20 Штук
Крышка с поворотным фиксатором
DRL 200 FT 6051367 3 м
Угловая секция 45° 110 FT
RB 45 120 FT 6036332 1 Штук
Угловая секция 90° 110 FT
RB 90 120 FT 6036834 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 120 FT 6037324 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 120 FT 6042255 1 Штук
Т-образная секция 110 FT
RT 120 FT 6038324 1 Штук
Крестообразное ответвление 110 FT
RK 120 FT 7027453 1 Штук
Крышка с поворотным фиксатором
DRL 200 DD 6052709 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м
Угловая секция 45° 110 FT
RB 45 120 FT 7068212 1 Штук
Угловая секция 90° 110 FT
RB 90 120 FT 7127227 1 Штук - Загрузки
-
Техническая спецификация SKS 120 FT / 6061621 , 0.32MB , pdfДекларация соответствия ЕС SKS 120 FT / 6061621 , 0.10MB , pdfЭкологическая декларация (EPD) SKS 120 FT / 6061621 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKS 120 FT / 6061621 , 0.09MB , pdfREACH Декларация соответствия SKS 120 FT / 6061621 , 0.12MB , pdfRoHS Декларация соответствия SKS 120 FT / 6061621 , 0.12MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Screwable cable tray system , 9.58MB , pdf
