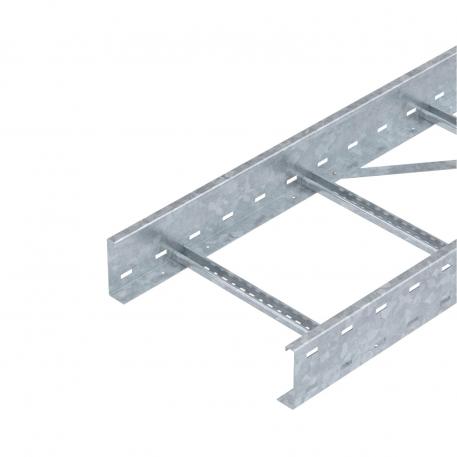

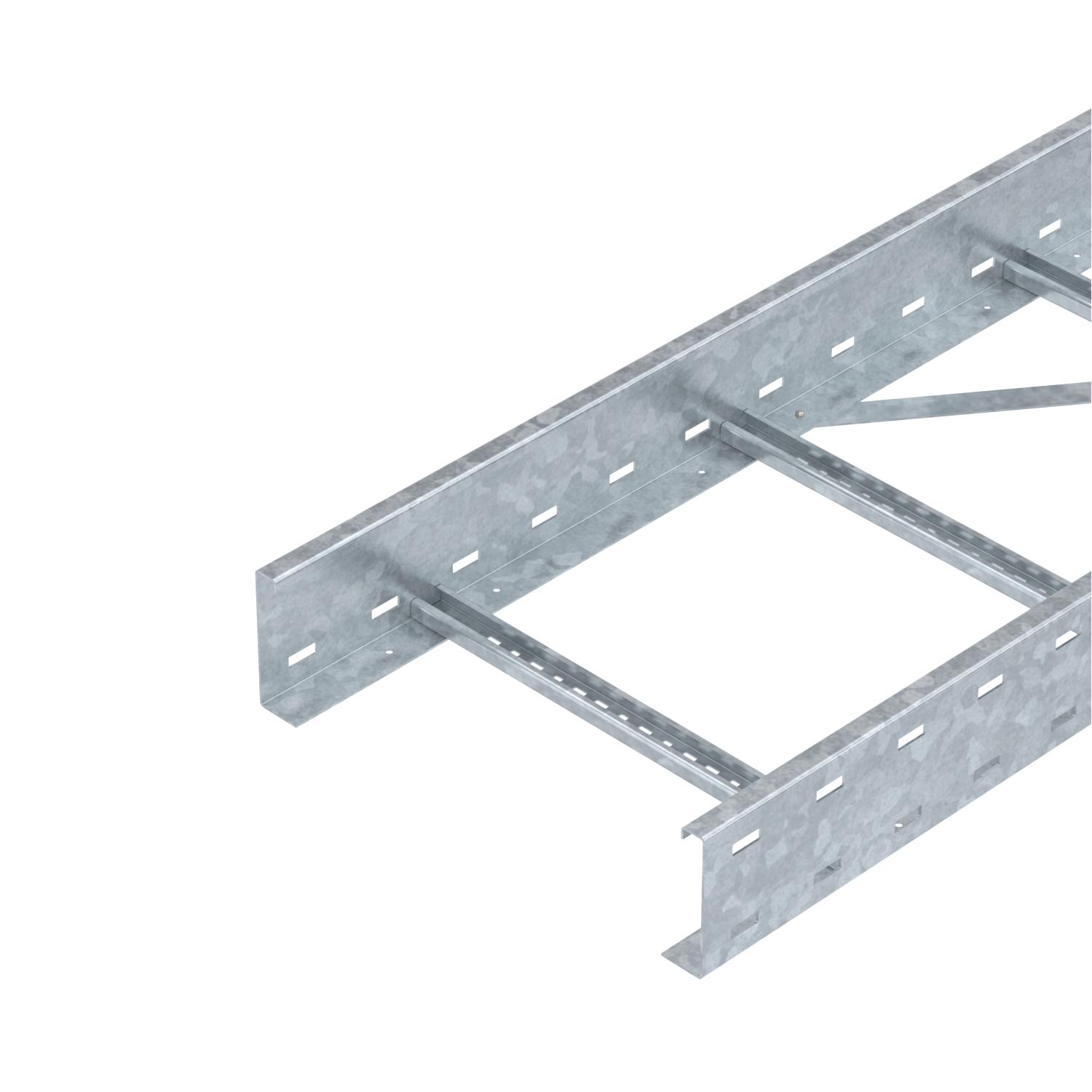

Кабельный лоток лестничного типа для больших расстояний WKLG 110 FT
Артикул, номер 6311067 | EAN 4012196883455
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики

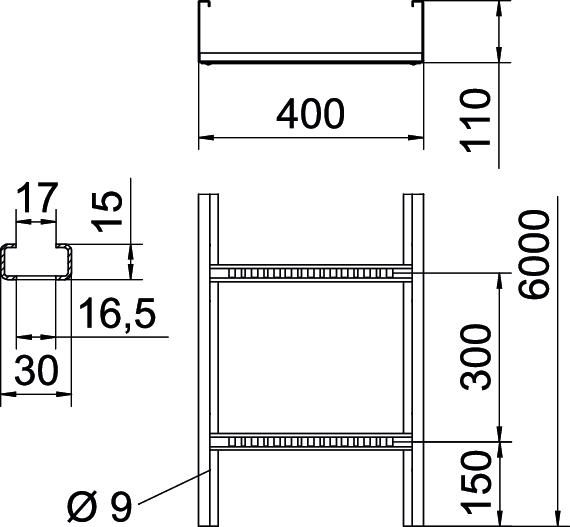

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 37600 mm² Полезное поперечное сечение 376 cm² Размер 110x400x6000 Размер 110 x 400 Размер B 400 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,9 kN/m Расстояние между опорами 3,5 м 2,48 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,78 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 14,2444 кг CO₂e / 1 Метр Цвет цинковый Ширина 400 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
WRVL 110 FT 6091180 2 Штук
Угловая секция 90° 110 FT
WLB 90 114 FT 6312454 1 Штук
Крышка с поворотным фиксатором DD
WDRL 1116 40 DD 6227608 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Опорная пластина FT
LAB 40 FT 6220452 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук - Загрузки
-
