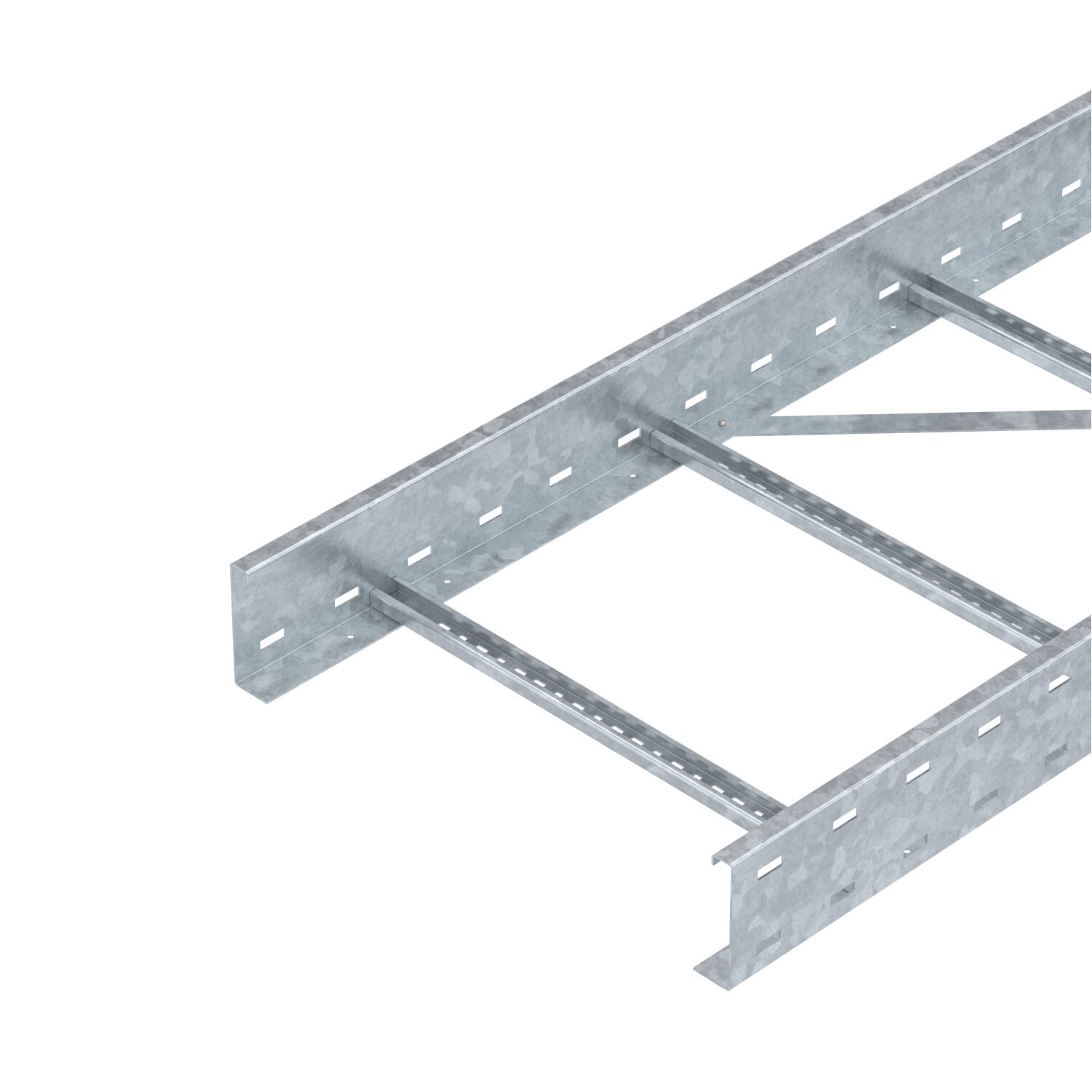

Кабельный лоток лестничного типа для больших расстояний WKLG 110 FT
Артикул, номер 6311071 | EAN 4012196883516
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики

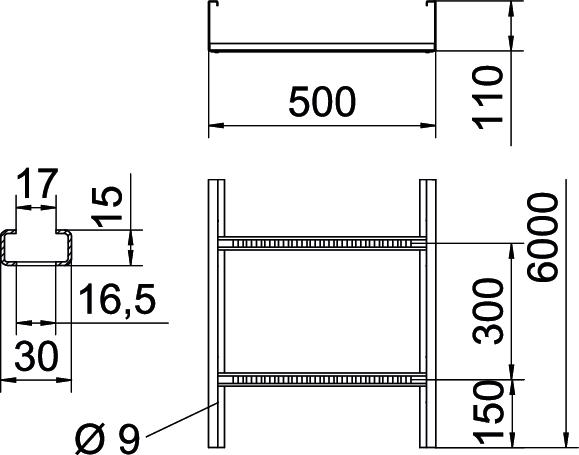

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 471 cm² Полезное поперечное сечение 47100 mm² Размер 110 x 500 Размер 110x500x6000 Размер B 500 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,9 kN/m Расстояние между опорами 3,5 м 2,48 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,78 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 14,8493 кг CO₂e / 1 Метр Цвет цинковый Ширина 500 mm Технические данные

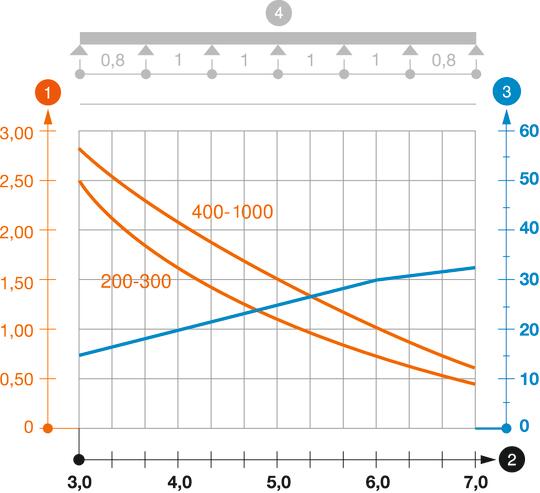

Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
WRVL 110 FT 6091180 2 Штук

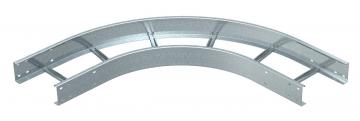

Угловая секция 90° 110 FT
WLB 90 115 FT 6312462 1 Штук
Крышка с поворотным фиксатором DD
WDRL 1116 50 DD 6227612 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Опорная пластина FT
LAB 50 FT 6220460 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук - Загрузки
-
Техническая спецификация WKLG 1150 FT / 6311071 , 0.30MB , pdfДекларация соответствия ЕС WKLG 1150 FT / 6311071 , 0.11MB , pdfЭкологическая декларация (EPD) WKLG 1150 FT / 6311071 , 1.48MB , pdfЗаявление о соответствии для Великобритании WKLG 1150 FT / 6311071 , 0.09MB , pdfREACH Декларация соответствия WKLG 1150 FT / 6311071 , 0.12MB , pdfRoHS Декларация соответствия WKLG 1150 FT / 6311071 , 0.12MB , pdfРазрешение на использование знаков UL Certificate of Compliance WKLG 110 160 WKSG 110 160 , 0.26MB , pdfИнструкции по монтажу Wide span cable ladders , 11.33MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
