Кабельный лоток лестничного типа LG 60, 6 м VS A4
Артикул, номер 6101208 | EAN 4012196514038
- Описание продукта
-

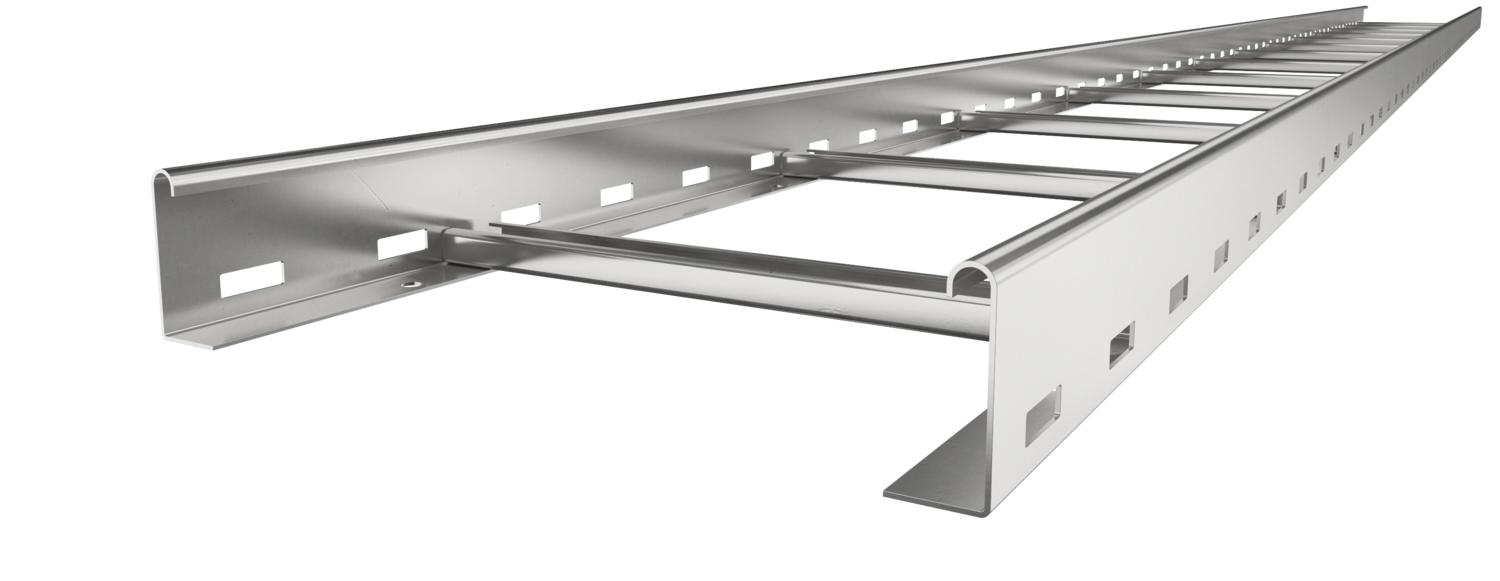

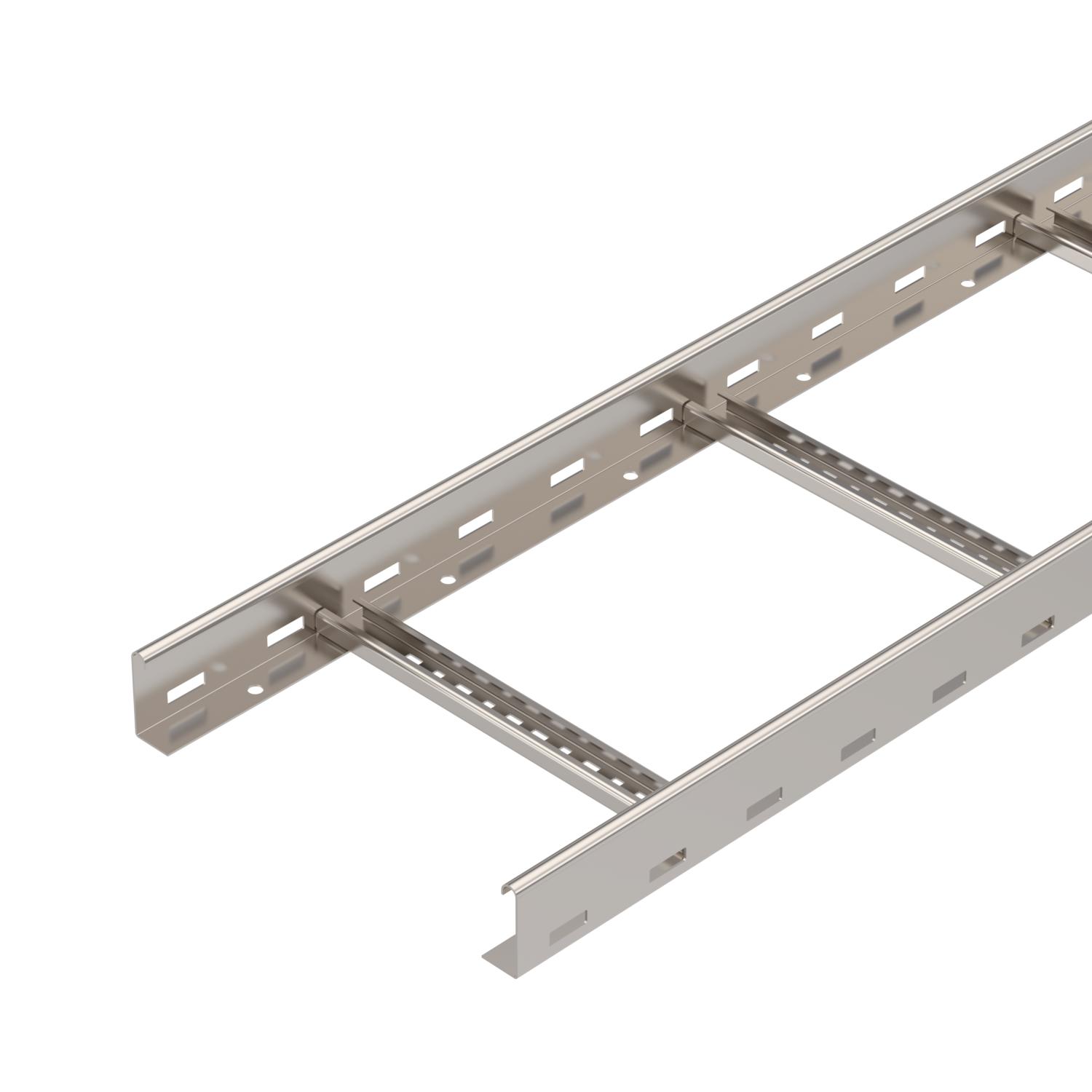

Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Кабельные лотки лестничного типа поставляются в сложенном виде.
Подходящую зажимную скобу типа BS-H... можно найти в разделе «Системы вертикальных кабельных лотков лестничного типа».
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 148 cm² Полезное поперечное сечение 14800 mm² Размер 60x300x6000 Размер 60x300x6000 Расстояние между перекладинами 300 mm Серия продукции Серия LG Соответствует требованиям Директивы ROHS да Толщина борта 1,5 mm Цвет цвета нержавеющей стали Размеры

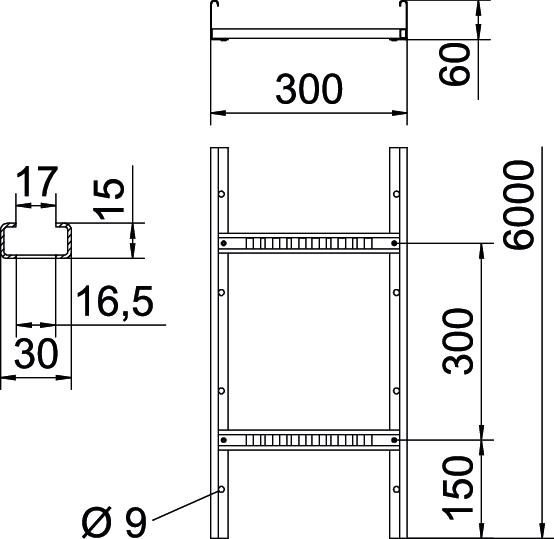

Высота 60 mm Длина 6000 mm Размер B 300 mm Размер шлица, перекладина 16,50 Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 14,8477 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 14,8477 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором A4
DRL 300 A4 6052983 3 м
Продольный соединитель A4
LVG 60 A4 6208835 10 Штук
Угловой соединитель 60 A4
LWVG 60 A4 6208891 10 Штук
Шарнирный соединитель A4
LGVG 60 A4 6208932 10 Штук
Угловая секция 90° 60 A4
LB 90 630 R3 A4 6225104 1 Штук
Т-образная секция 60 A4
LT 630 R3 A4 6225272 1 Штук
Элемент регулируемого угла 60 A4
LGBE 630 A4 6225482 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Разделительная полочка 45 A4
TSG 45 A4 6062028 3 м - Загрузки
-
