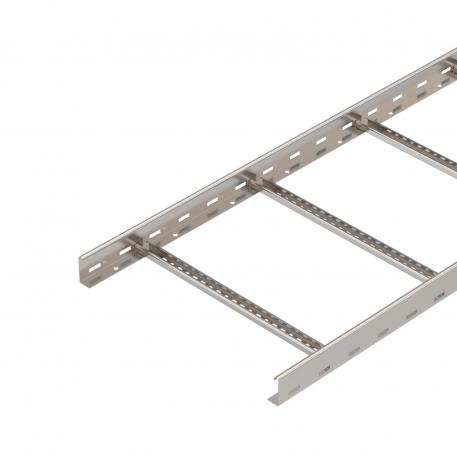

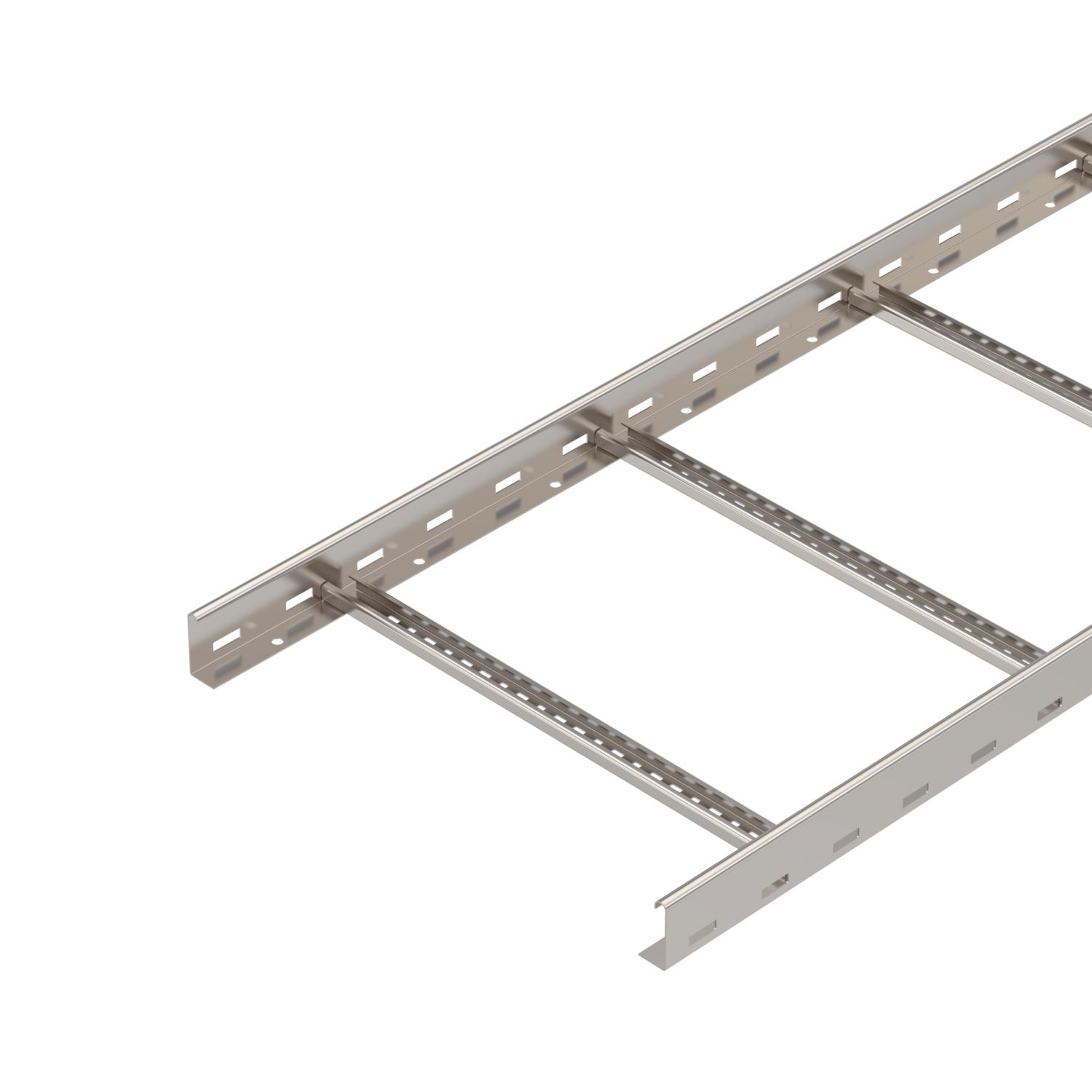

Кабельный лоток лестничного типа LG 60, 6 м VS A4
Артикул, номер 6101223 | EAN 4012195022121
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Кабельные лотки лестничного типа поставляются в сложенном виде.
Подходящую зажимную скобу типа BS-H... можно найти в разделе «Системы вертикальных кабельных лотков лестничного типа».
-
- Технические данные
-
Технические характеристики

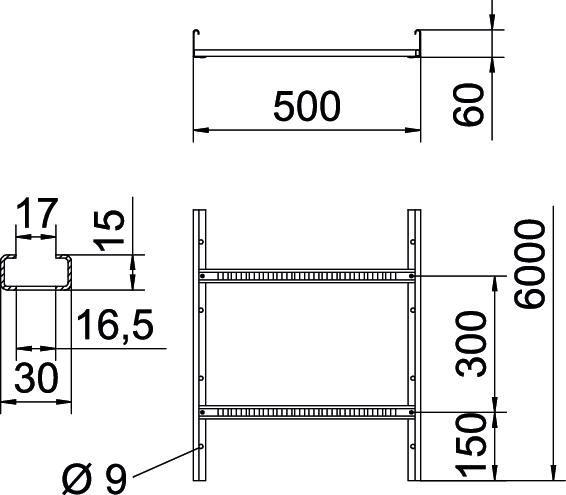

Боковая перфорация да Высота 60 mm Длина 6000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 248 cm² Полезное поперечное сечение 24800 mm² Размер 60x500x6000 Размер 60x500x6000 Размер B 500 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 17,2807 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором A4
DRL 500 A4 6052985 3 м
Продольный соединитель A4
LVG 60 A4 6208835 10 Штук
Угловой соединитель 60 A4
LWVG 60 A4 6208891 10 Штук
Шарнирный соединитель A4
LGVG 60 A4 6208932 10 Штук
Угловая секция 90° 60 A4
LB 90 650 R3 A4 6225108 1 Штук
Т-образная секция 60 A4
LT 650 R3 A4 6225276 1 Штук
Элемент регулируемого угла 60 A4
LGBE 650 A4 6225486 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Разделительная полочка 45 A4
TSG 45 A4 6062028 3 м - Загрузки
-
