Кабельный лоток RKS-Magic®
Артикул, номер 6047612 | EAN 4012195903895
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Перфорация для прямого подвеса стержня с резьбой имеет диаметр 11 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 2 in Высота 60 mm Длина 3050 mm Длина 10 ft Класс нагрузки по стандарту NEMA 8AA Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Перфорация основания 1 Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Полезная длина 3000 mm Полезное поперечное сечение 58 cm² Полезное поперечное сечение 5800 mm² Противопожарная защита Повышение живучести конструкции, специальная кабеленесущая система Размер 60x100x3050 Размер B 100 mm Размер y 50 mm Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,4 kN/m Расстояние между опорами: 1,5 м. 0,9 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,03 in Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 4,5995 кг CO₂e / 1 Метр Цвет цинковый Ширина 4 in Ширина 100 mm Технические данные

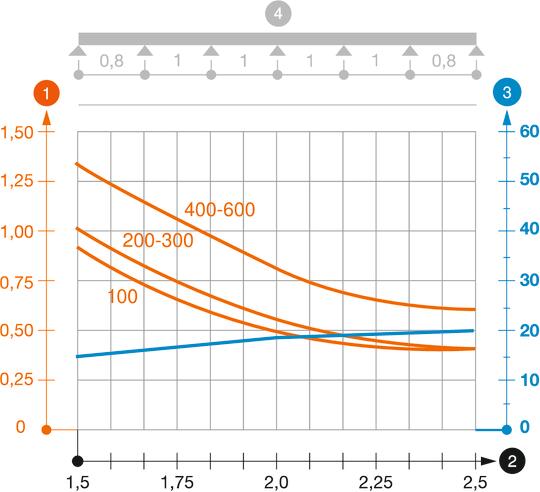

Диаграмма нагрузки на кабельный лоток RKSM 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 610 DD 6068936 1 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м
Угловая секция 45° 60 FT
RB 45 610 FT 6036130 1 Штук
Угловая секция 90° 60 FT
RB 90 610 FT 6036590 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 610 FT 6037120 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 610 FT 6042211 1 Штук
Т-образная секция 60 FT
RT 610 FT 6038130 1 Штук
Крестообразное ответвление 60 FT
RK 610 FT 7027411 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м
Угловая секция 45° Magic
RBM 45 610 FT 6041060 1 Штук
Угловая секция 90° Magic
RBM 90 610 FT 6041150 1 Штук
Угловая секция, регулируемая, Magic 60 FT
RBMV 610 FT 6040500 1 Штук - Загрузки
-
