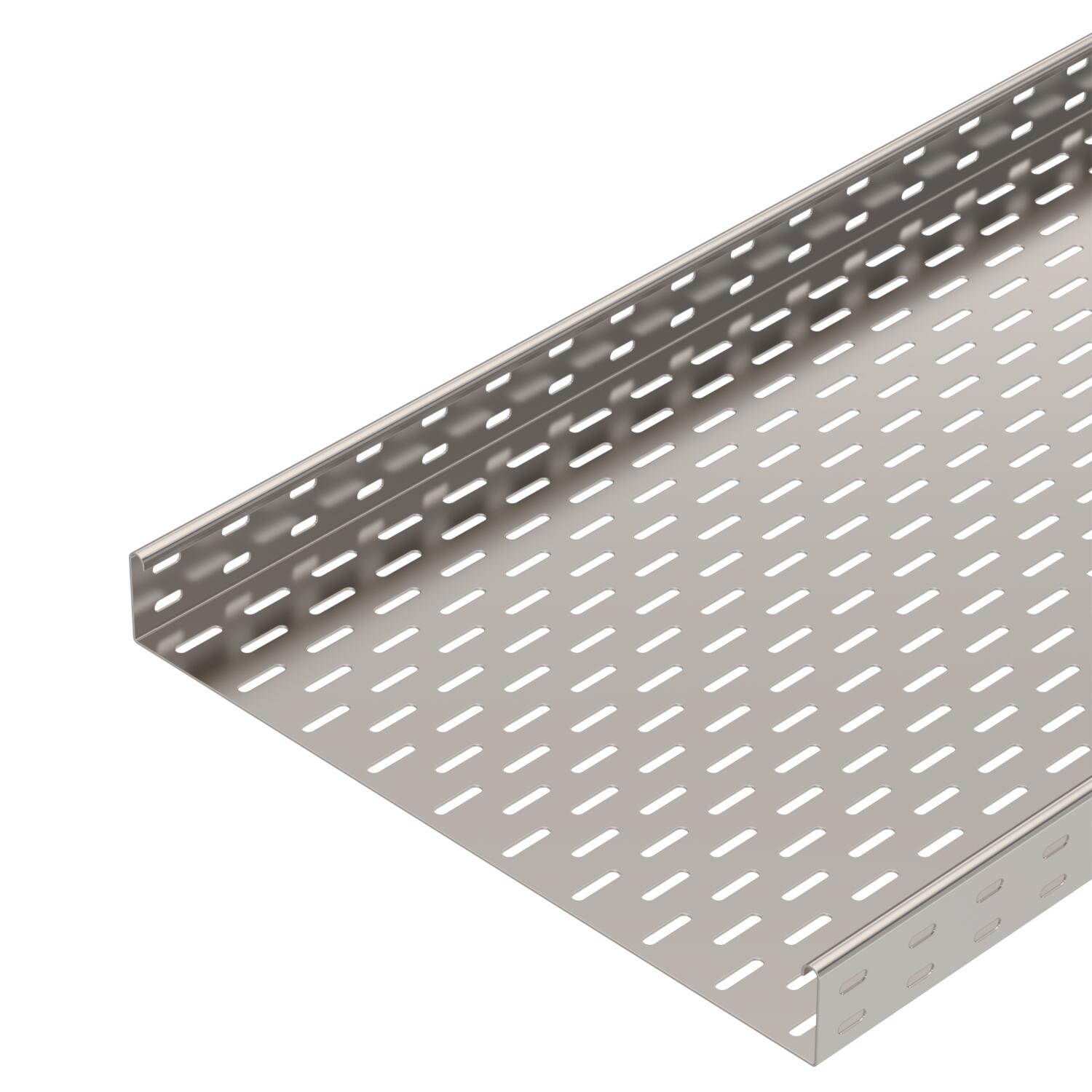

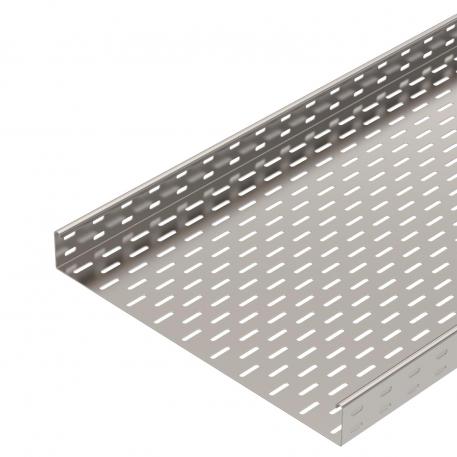

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056744 | EAN 4012196120796
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

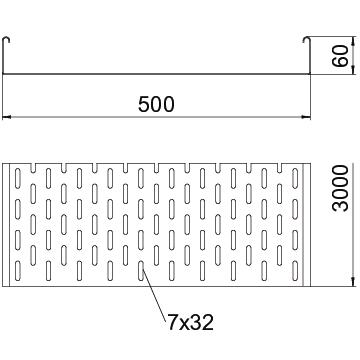

Размеры
Maß W 500 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 29800 mm² Полезное поперечное сечение 298 cm² Размер 60x500x3000 Размер B 500 mm Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,06 in Углеродный след CO2 (GWP) от колыбели до ворот 37,5059 кг CO₂e / 1 Метр Цвет цвета нержавеющей стали Ширина 500 mm Ширина 20 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 500 A2 7070373 20 Штук
Угловая секция 90° 60 A2
RB 90 650 A2 6036630 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 650 A2 6037160 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 650 A2 6042321 1 Штук
Т-образная секция 60 A2
RT 650 A2 6038168 1 Штук
Крестообразное ответвление 60 A2
RK 650 A2 7027509 1 Штук
Крышка с поворотным фиксатором
DRL 500 A2 6052959 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м
Угловая секция 45° 60 A2
RBU 45 650 A2 7133243 1 Штук
Угловая секция 90° 60 A2
RBU 90 650 A2 7134258 1 Штук - Загрузки
-
