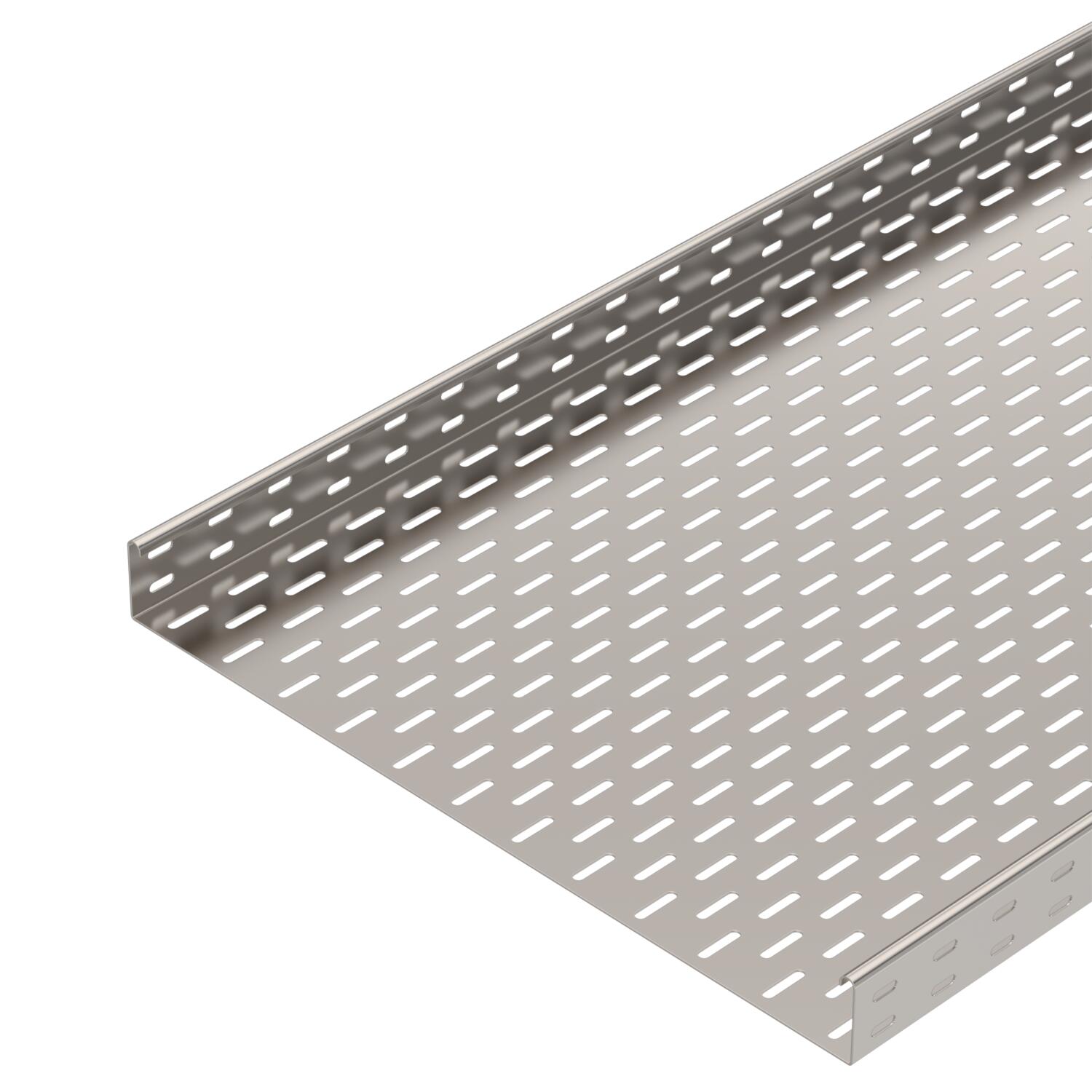

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056746 | EAN 4012196120857
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

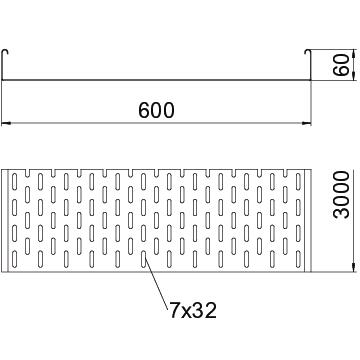

Размеры
Maß W 600 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 2 in Высота 60 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 358 cm² Полезное поперечное сечение 35800 mm² Размер 60x600x3000 Размер B 600 mm Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 43,3101 кг CO₂e / 1 Метр Цвет цвета нержавеющей стали Ширина 600 mm Ширина 24 in Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 600 A2 7070381 20 Штук
Угловая секция 90° 60 A2
RB 90 660 A2 6036632 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 660 A2 6037162 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 660 A2 6042341 1 Штук
Т-образная секция 60 A2
RT 660 A2 6038170 1 Штук
Крестообразное ответвление 60 A2
RK 660 A2 7027511 1 Штук
Крышка с поворотным фиксатором
DRL 600 A2 6052975 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м
Угловая секция 45° 60 A2
RBU 45 660 A2 7133251 1 Штук
Угловая секция 90° 60 A2
RBU 90 660 A2 7134266 1 Штук - Загрузки
-
