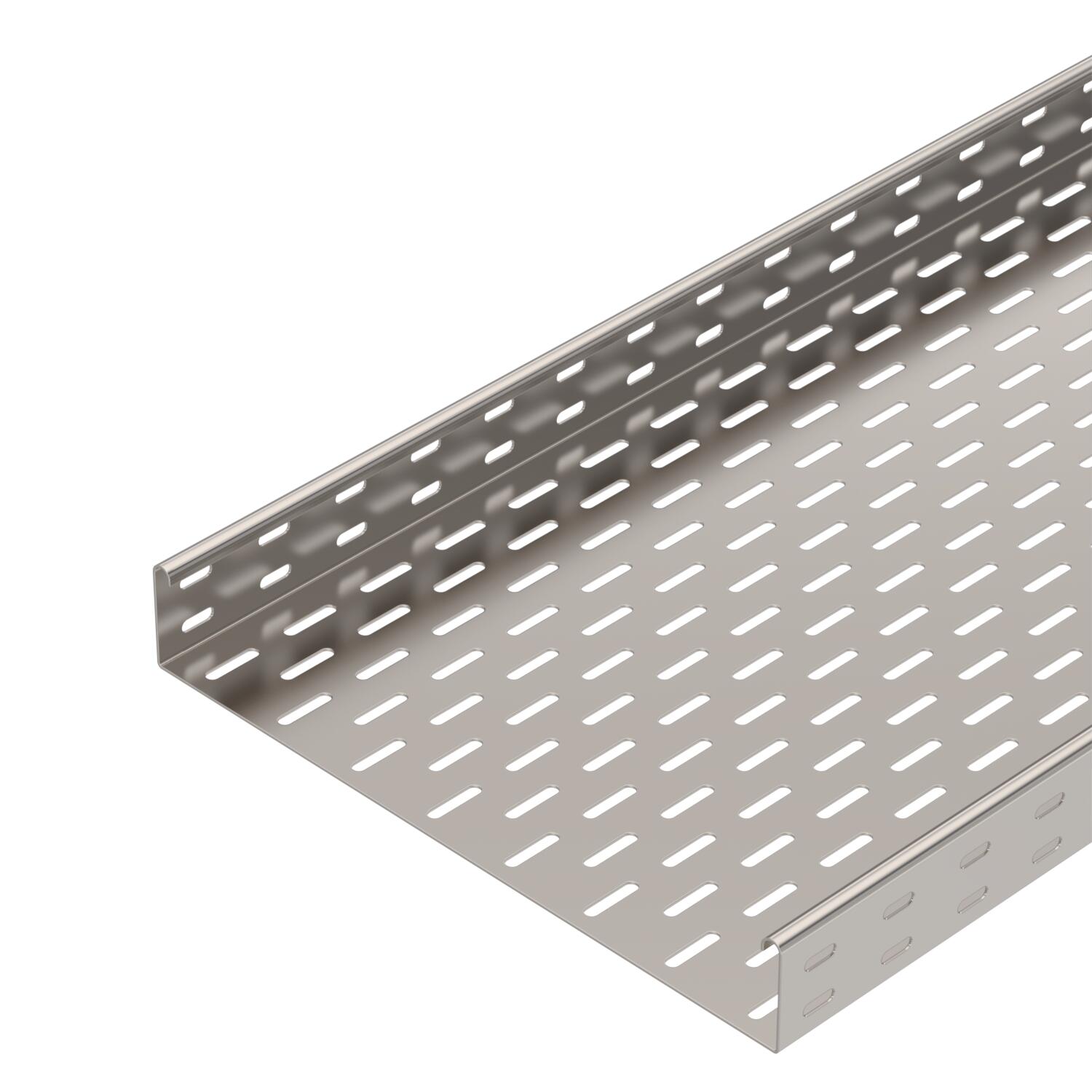

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056742 | EAN 4012196120734
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Соединительные детали заказываются отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 238 cm² Полезное поперечное сечение 23800 mm² Размер 60x400x3000 С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Цвет цвета нержавеющей стали Размеры

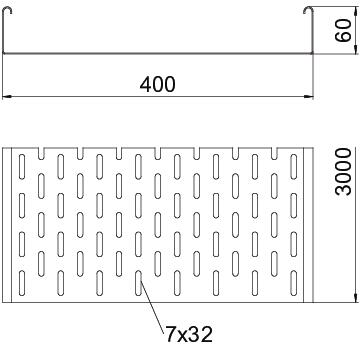

Высота 2 in Высота 60 mm Длина 10 ft Длина 3000 mm Размер B 400 mm Размер W 400 mm Ширина 400 mm Ширина 16 in Нагрузки
Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 30,7161 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 30,7161 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 400 A2 7070369 20 Штук
Угловая секция 90° 60 A2
RB 90 640 A2 6036628 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 640 A2 6037158 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 640 A2 6042319 1 Штук
Т-образная секция 60 A2
RT 640 A2 6038166 1 Штук
Крестообразное ответвление 60 A2
RK 640 A2 7027507 1 Штук
Крышка с поворотным фиксатором
DRL 400 A2 6052932 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м
Угловая секция 45° 60 A2
RBU 45 640 A2 7133235 1 Штук - Загрузки
-
