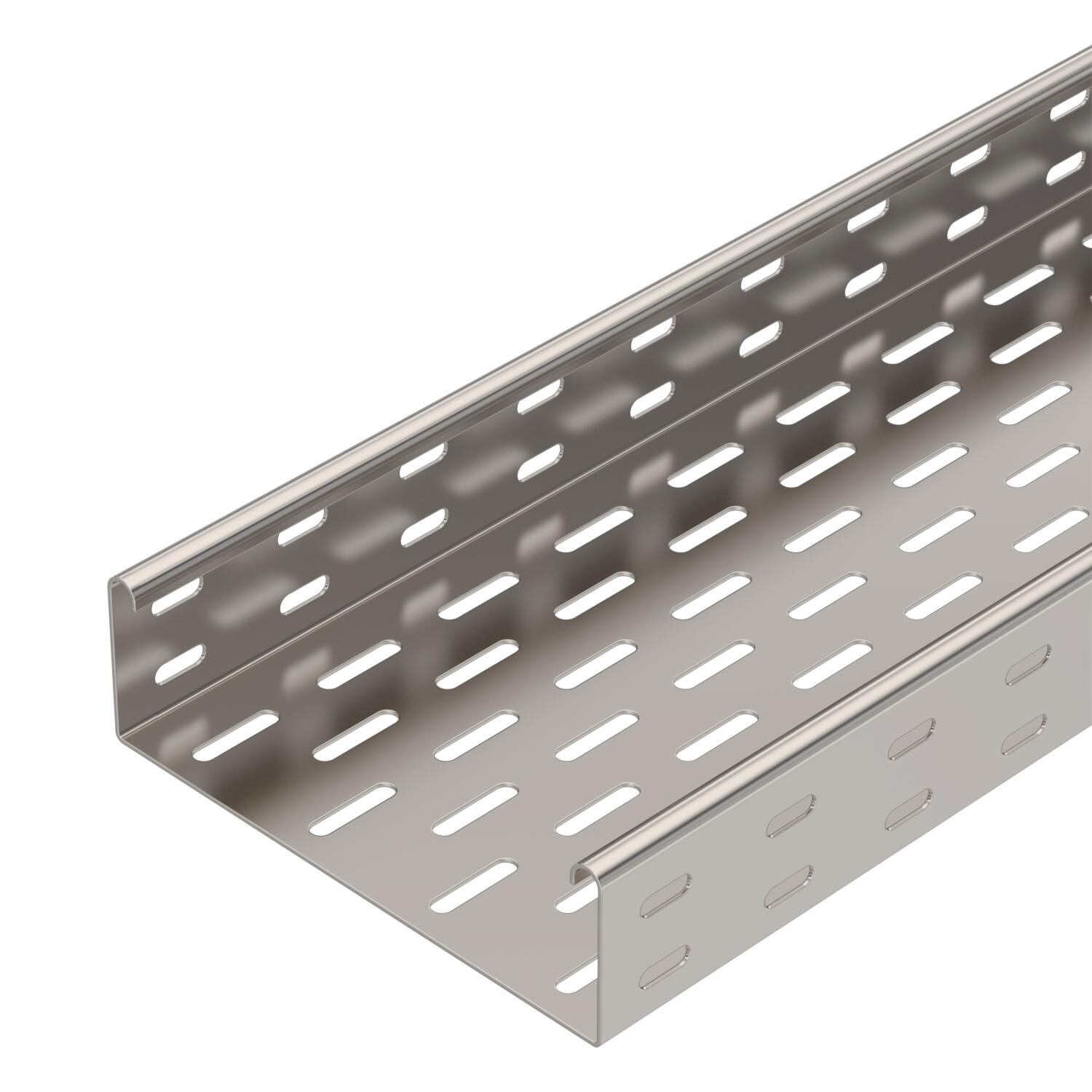

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056737 | EAN 4012196120611
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

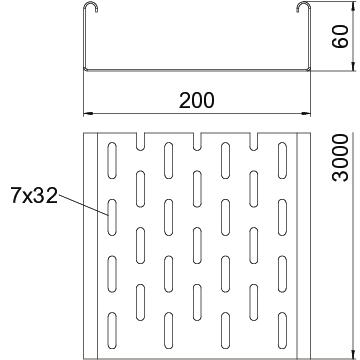

Размеры
Maß W 200 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 11800 mm² Полезное поперечное сечение 118 cm² Размер 60x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,06 in Углеродный след CO2 (GWP) от колыбели до ворот 20,0669 кг CO₂e / 1 Метр Цвет цвета нержавеющей стали Ширина 8 in Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 200 A2 7070361 20 Штук
Угловая секция 90° 60 A2
RB 90 620 A2 6036624 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 620 A2 6037154 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 620 A2 6042315 1 Штук
Т-образная секция 60 A2
RT 620 A2 6038162 1 Штук
Крестообразное ответвление 60 A2
RK 620 A2 7027503 1 Штук
Крышка с поворотным фиксатором
DRL 200 A2 6052894 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м

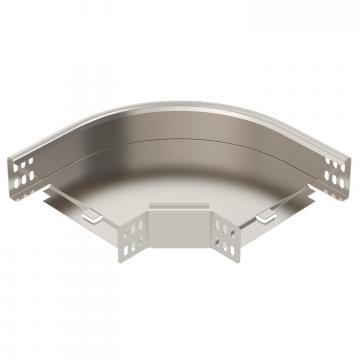

Угловая секция 90˚ А2
RB 90 620 A2 7134130 1 Штук - Загрузки
-
