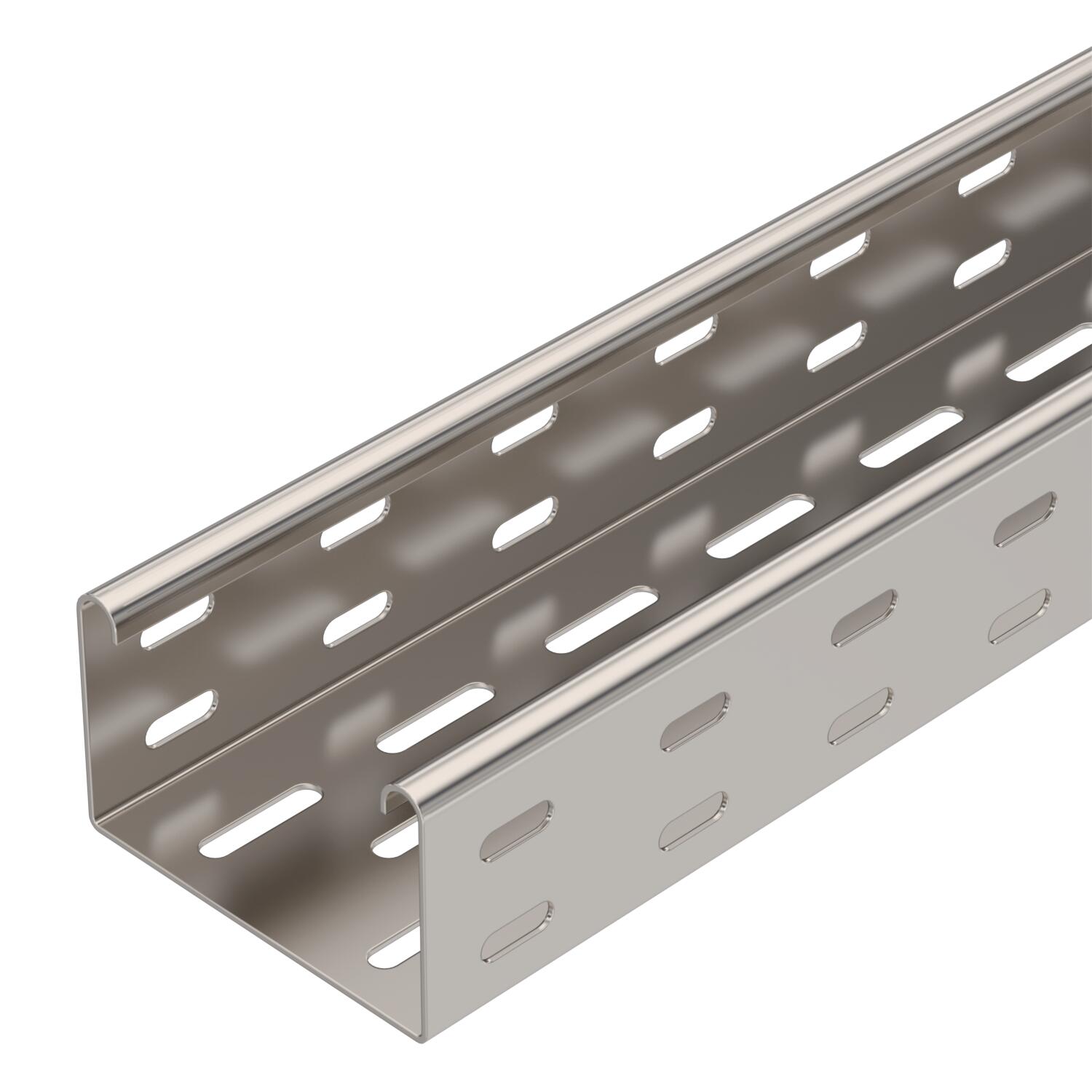

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056735 | EAN 4012196120550
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Соединительные детали заказываются отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 58 cm² Полезное поперечное сечение 5800 mm² Размер 60x100x3000 С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Цвет цвета нержавеющей стали Размеры

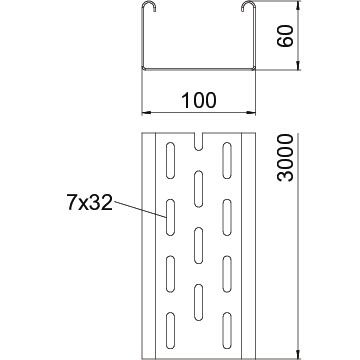

Высота 60 mm Высота 2 in Длина 3000 mm Длина 10 ft Размер B 100 mm Размер W 100 mm Ширина 4 in Ширина 100 mm Нагрузки
Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 13,8247 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 13,8247 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 100 A2 7070353 20 Штук
Угловая секция 90° 60 A2
RB 90 610 A2 6036620 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 610 A2 6037150 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 610 A2 6042311 1 Штук
Т-образная секция 60 A2
RT 610 A2 6038160 1 Штук
Крестообразное ответвление 60 A2
RK 610 A2 7027501 1 Штук
Крышка с поворотным фиксатором
DRL 100 A2 6052878 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м
Угловая секция 90˚ А2
RB 90 610 A2 7134122 1 Штук - Загрузки
-
Техническая спецификация SKS 610 A2 / 6056735 , 0.27MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС SKS 610 A2 / 6056735 , 0.10MB , pdfЗаявление о соответствии для Великобритании SKS 610 A2 / 6056735 , 0.09MB , pdfREACH Декларация соответствия SKS 610 A2 / 6056735 , 0.12MB , pdfRoHS Декларация соответствия SKS 610 A2 / 6056735 , 0.13MB , pdfЭкологическая декларация (EPD) SKS 610 A2 / 6056735 , 2.03MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
