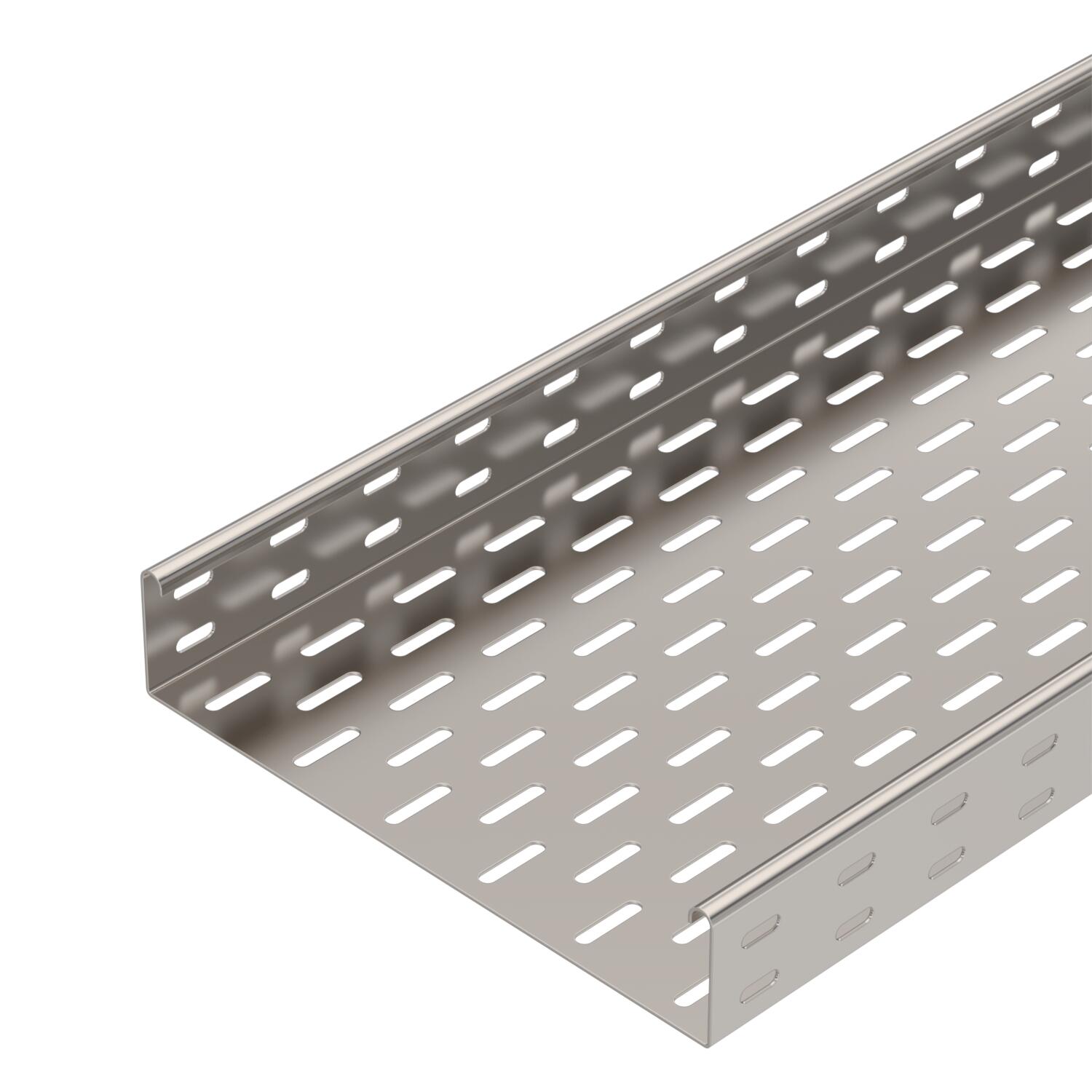

Листовой кабельный лоток SKS 60 A2
Артикул, номер 6056739 | EAN 4012196120673
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Соединительные детали заказываются отдельно.
-
- Технические данные
-
Технические характеристики

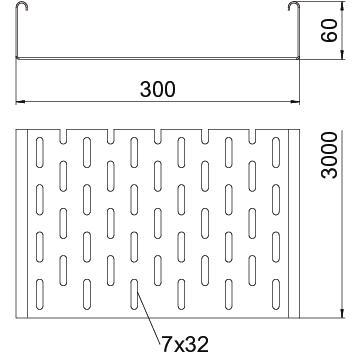

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 178 cm² Полезное поперечное сечение 17800 mm² Размер 60x300x3000 Размер B 300 mm Размер W 300 mm Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,06 in Углеродный след CO2 (GWP) от колыбели до ворот 25,1076 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 12 in Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A2
RLVK 60 A2 6067654 10 Штук
Стыковая планка
SSLB 300 A2 7070365 20 Штук

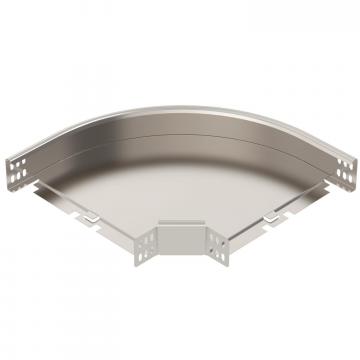

Угловая секция 90° 60 A2
RB 90 630 A2 6036626 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 630 A2 6037156 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 630 A2 6042318 1 Штук
Т-образная секция 60 A2
RT 630 A2 6038164 1 Штук
Крестообразное ответвление 60 A2
RK 630 A2 7027505 1 Штук
Крышка с поворотным фиксатором
DRL 300 A2 6052908 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м - Загрузки
-
