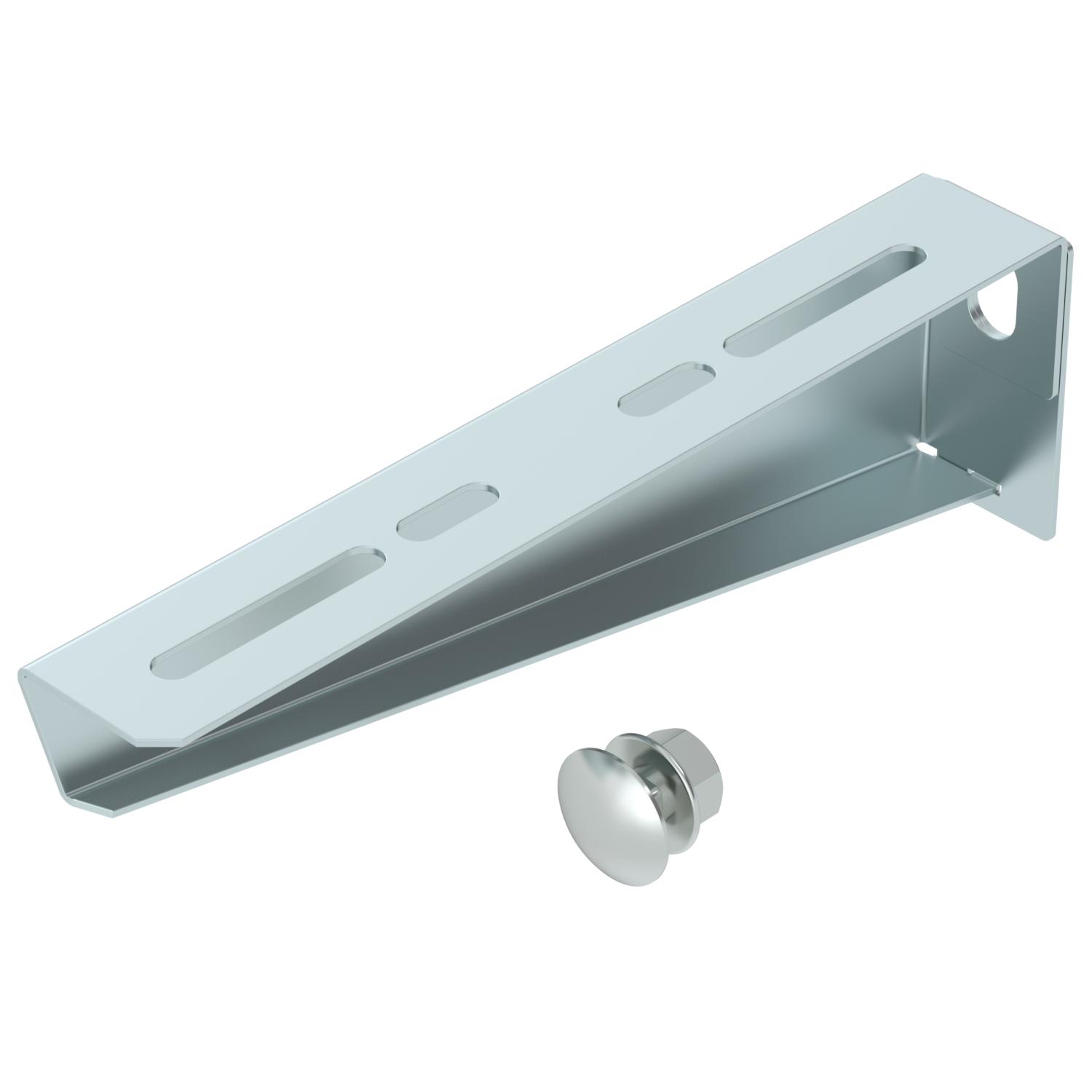

Настенный и опорный кронштейн MWA 12 FS
Артикул, номер 6424732 | EAN 4012196636976
- Описание продукта
-
Описание продуктаЛегкий настенный / опорный кронштейн.
-
- Технические данные
-

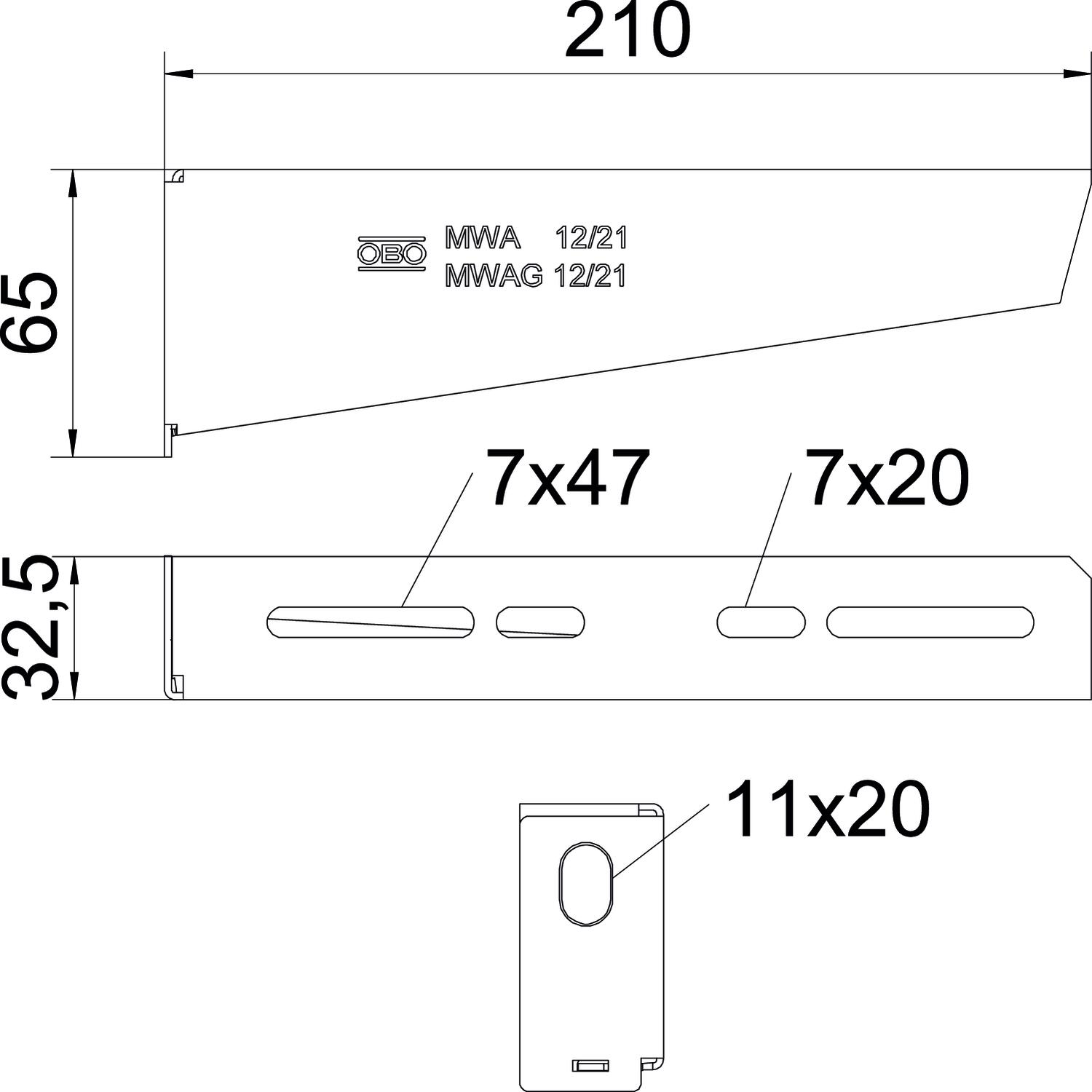

Размеры
Maß W 210 mm Высота 2,56 in Высота 65 mm Диаметр отверстия 11 mm Длина 32,5 mm Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,2 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Размер Н 65 mm Размер B210mm Размер B 210 mm Размер A 32,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 0,653 кг CO₂e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Ширина 8 in Ширина 210 mm Технические данные

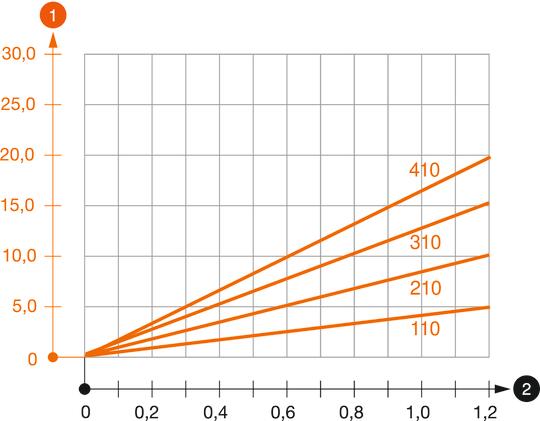

Диаграмма нагрузки на кронштейн типа MWA 12
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

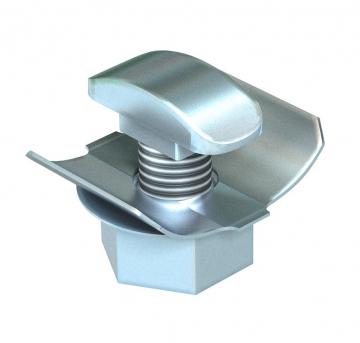

Комплект для быстрого крепления
FCM F 6424548 50 Штук - Загрузки
-
