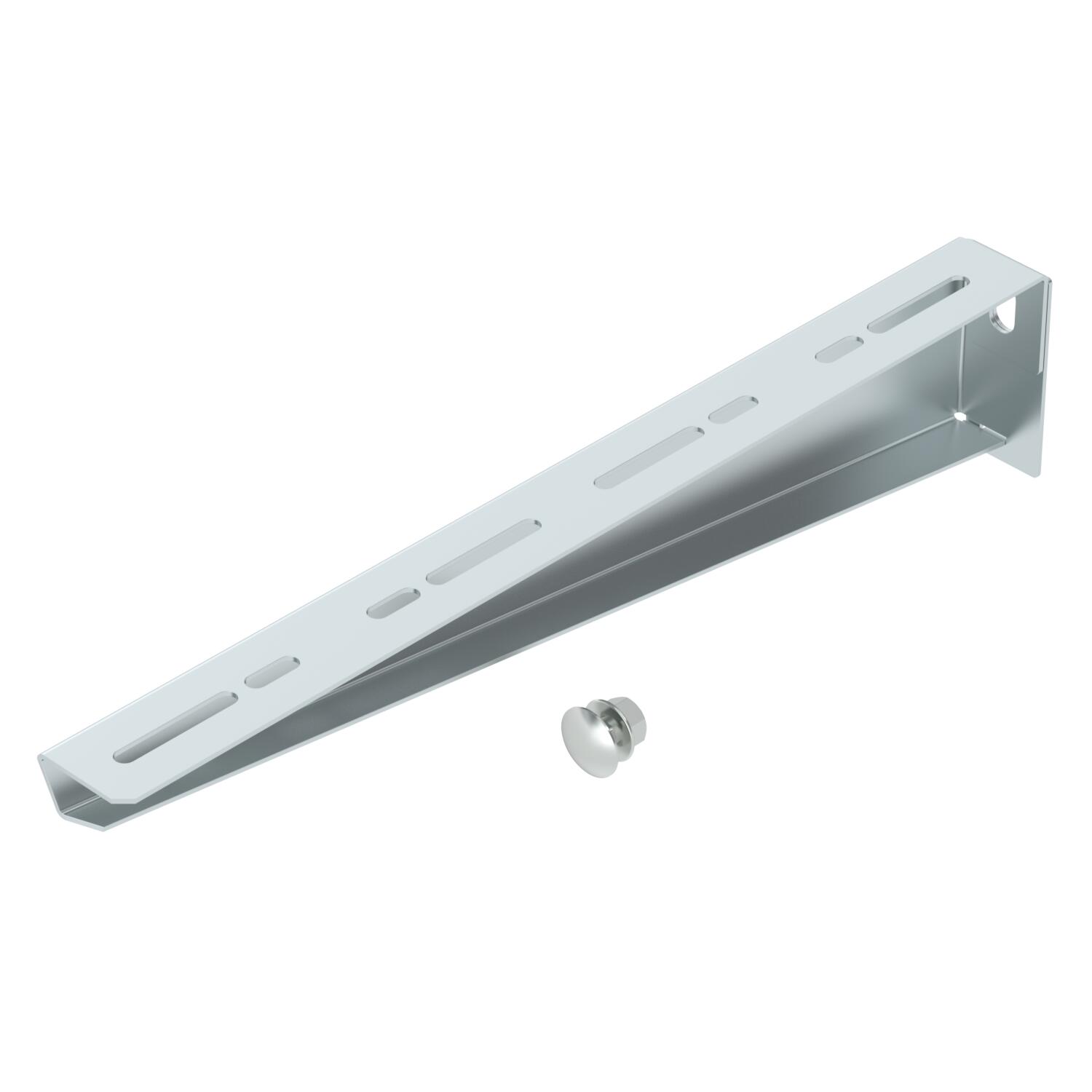

Настенный и опорный кронштейн MWA 12 FS
Артикул, номер 6424759 | EAN 4012196637096
- Описание продукта
-
Описание продуктаЛегкий настенный / опорный кронштейн.
-
- Технические данные
-

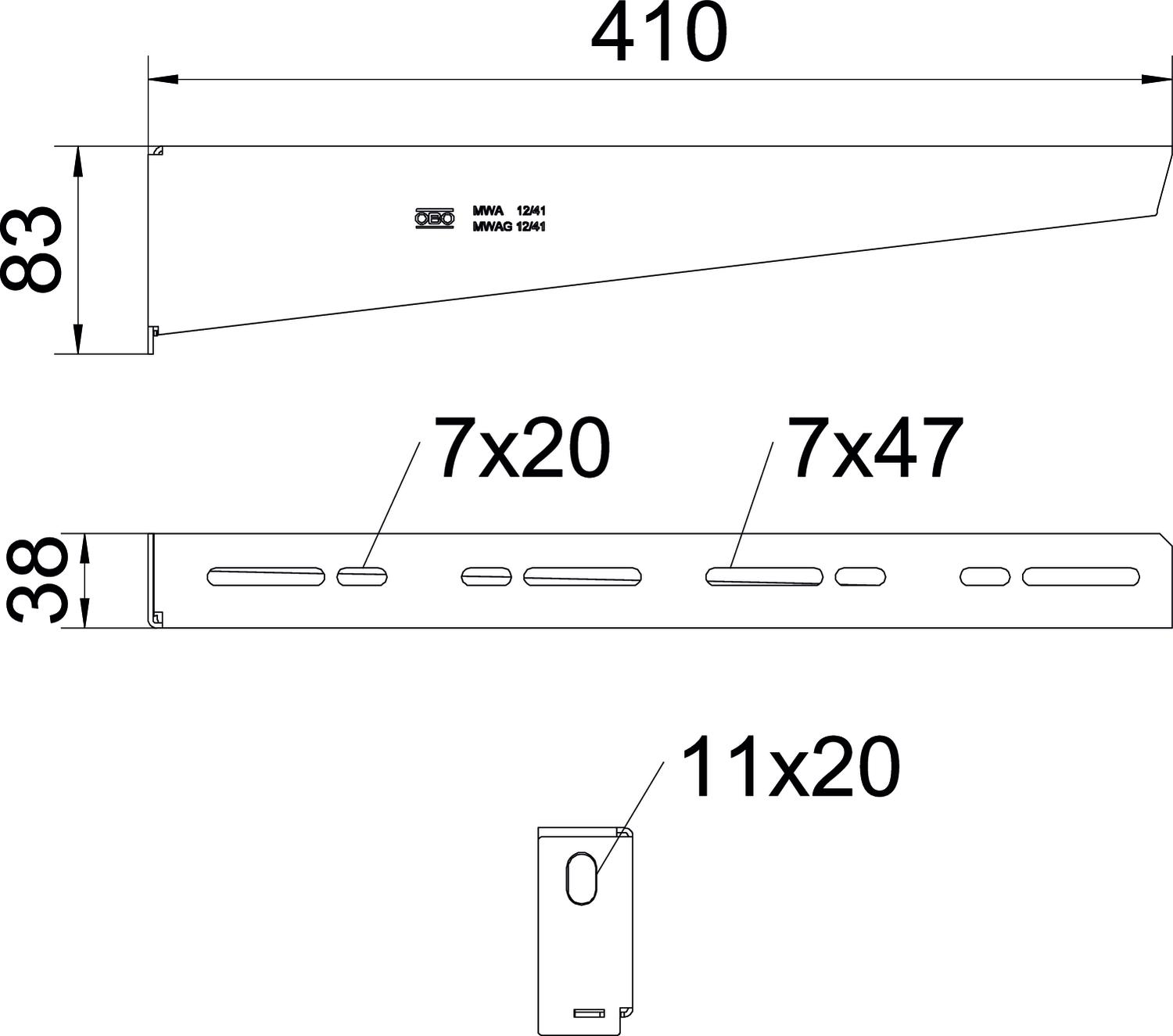

Размеры
Maß W 410 mm Высота 83 mm Высота 3,27 in Диаметр отверстия 11 mm Длина 38 mm Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,2 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Размер Н 83 mm Размер B410mm Размер B 410 mm Размер A 38 mm Углеродный след CO₂ (GWP) от колыбели до ворот 1,9038 кг CO₂e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Ширина 410 mm Ширина 16 in Технические данные
Диаграмма нагрузки на кронштейн типа MWA 12
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект для быстрого крепления
FCM F 6424548 50 Штук - Загрузки
-
Техническая спецификация MWA 12 41S FS / 6424759 , 0.26MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС MWA 12 41S FS / 6424759 , 0.11MB , pdfЗаявление о соответствии для Великобритании MWA 12 41S FS / 6424759 , 0.09MB , pdfREACH Декларация соответствия MWA 12 41S FS / 6424759 , 0.12MB , pdfRoHS Декларация соответствия MWA 12 41S FS / 6424759 , 0.12MB , pdfРазрешение на использование знаков VDE symbol approval, suspended supports and brackets , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdf
