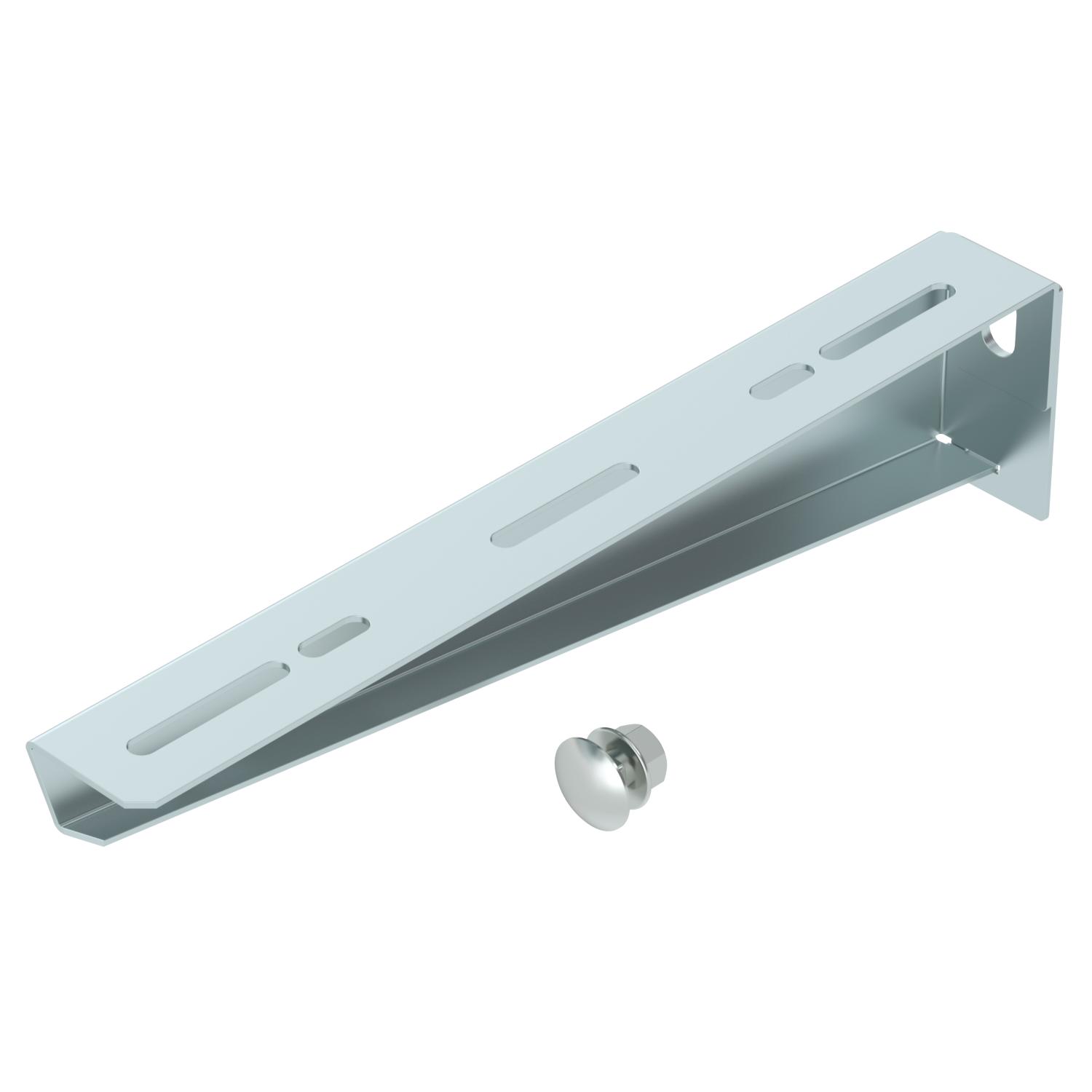

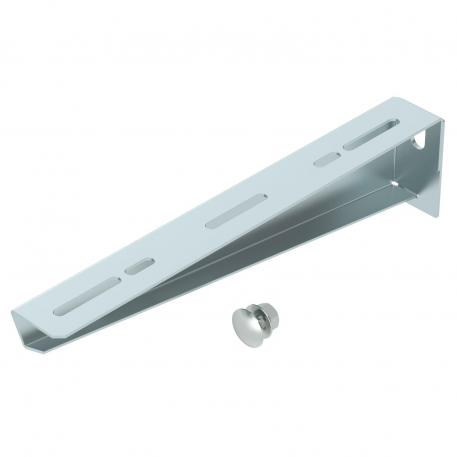

Настенный и опорный кронштейн MWA 12 FS
Артикул, номер 6424740 | EAN 4012196637034
- Описание продукта
-
Описание продуктаЛегкий настенный / опорный кронштейн.
-
- Технические данные
-

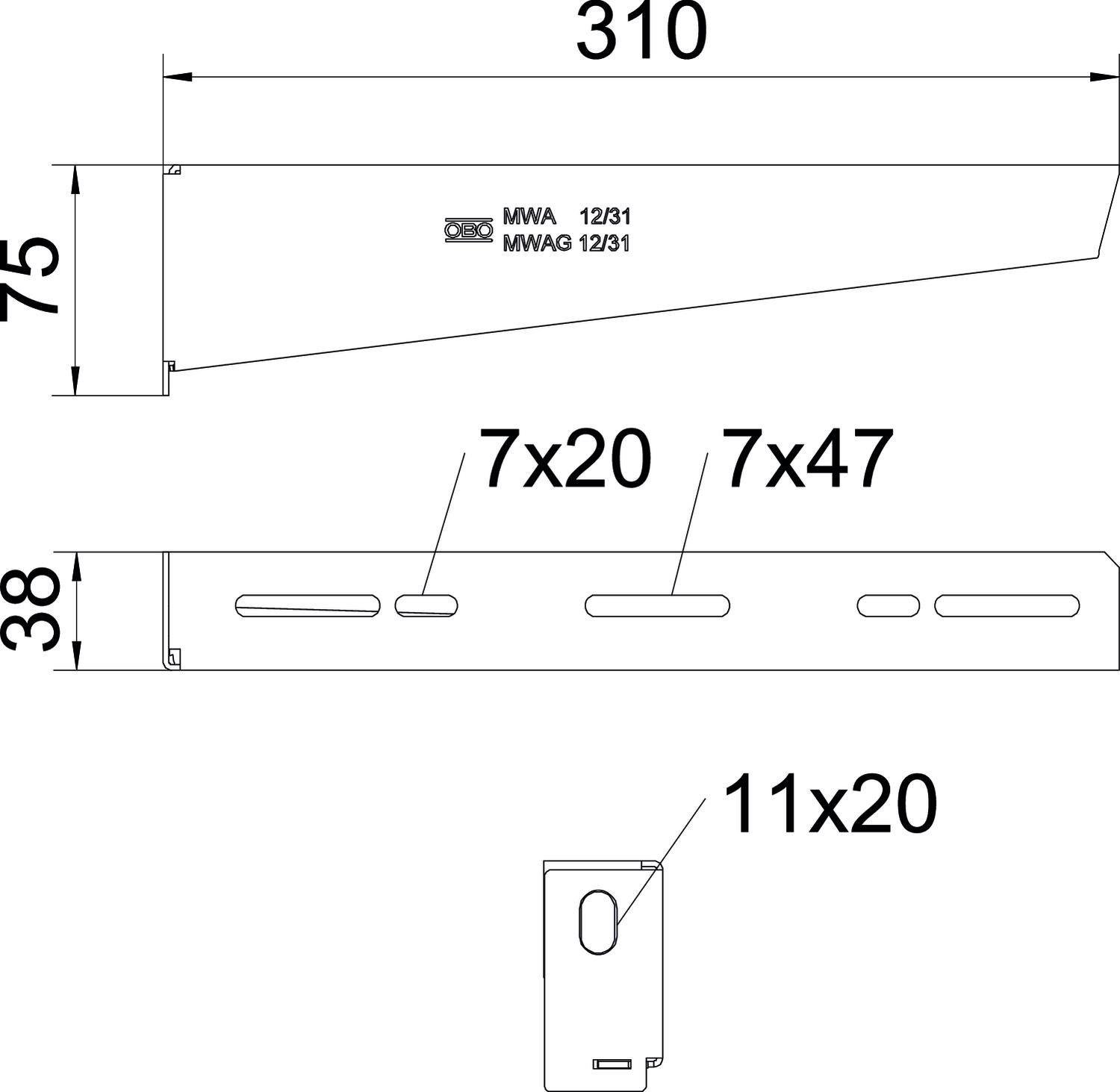

Размеры
Maß W 310 mm Высота 75 mm Высота 2,95 in Диаметр отверстия 11 mm Длина 38,5 mm Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,2 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Размер Н 75 mm Размер B310mm Размер B 310 mm Размер A 38,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 1,2804 кг CO₂e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Ширина 310 mm Технические данные
Диаграмма нагрузки на кронштейн типа MWA 12
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект для быстрого крепления
FCM F 6424548 50 Штук - Загрузки
-
Техническая спецификация MWA 12 31S FS / 6424740 , 0.26MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС MWA 12 31S FS / 6424740 , 0.11MB , pdfЗаявление о соответствии для Великобритании MWA 12 31S FS / 6424740 , 0.09MB , pdfREACH Декларация соответствия MWA 12 31S FS / 6424740 , 0.12MB , pdfRoHS Декларация соответствия MWA 12 31S FS / 6424740 , 0.12MB , pdfРазрешение на использование знаков VDE symbol approval, suspended supports and brackets , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdf
