Подкладная шайба 24 | | 13 | 2,5 | M12

morepic-1

morepic-2

Подкладная шайба

Артикул, номер 3402126 | EAN 4012195300199

Артикул, номер / Типы

Размер d мин.

Размер d

Размер h

Резьба

Описание продукта

Описание продукта

Шайба в соответствии с DIN 125. Форма A, для универсального применения.

Технические данные

Технические характеристики

Внутренний диаметр	13 mm
Закаленная поверхность	нет
Материал	Сталь
Наружный диаметр	24 mm
Поверхность	гальванически оцинкованный
Прочность материала	2,5 mm
Размер	M12
Размер d мин.	24 mm

Размер h	2,5 mm
Размер d	13 mm
Резьба	M12
С зубцами	нет
Толщина листа	0,1 in
Углеродный след CO2 (GWP) от колыбели до ворот	0,0156 кг CO₂e / 1 Шт.
Фасеточный	нет
Форма отверстия	круглой формы

Все виды

Все виды

Типы	Размер d мин.	Размер d	Размер h	Резьба	Артикул, номер	Количество	Наименьшая единица продажи
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Штук	100 Штук
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Штук	100 Штук
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Штук	100 Штук
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Штук	100 Штук
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Штук	100 Штук

Загрузки

Техническая спецификация WS M12 D24 G / 3402126 , 0.15MB , pdf

Загрузить

Руководство Fire protection in electrical engineering – A guide to fireproof building installations , 2.10MB , pdf

Загрузить

Брошюра False ceiling installations , 2.70MB , pdf

Загрузить

Каталог Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Каталог Fastening materials , 19.78MB , pdf

Декларация соответствия ЕС WS M12 D24 G / 3402126 , 0.06MB , pdf

Загрузить

REACH Декларация соответствия WS M12 D24 G / 3402126 , 0.12MB , pdf

Загрузить

RoHS Декларация соответствия WS M12 D24 G / 3402126 , 0.13MB , pdf

Загрузить

Изображение продукта WS M12 D24 G / 3402126, 16.16 kB, jpg

Загрузить

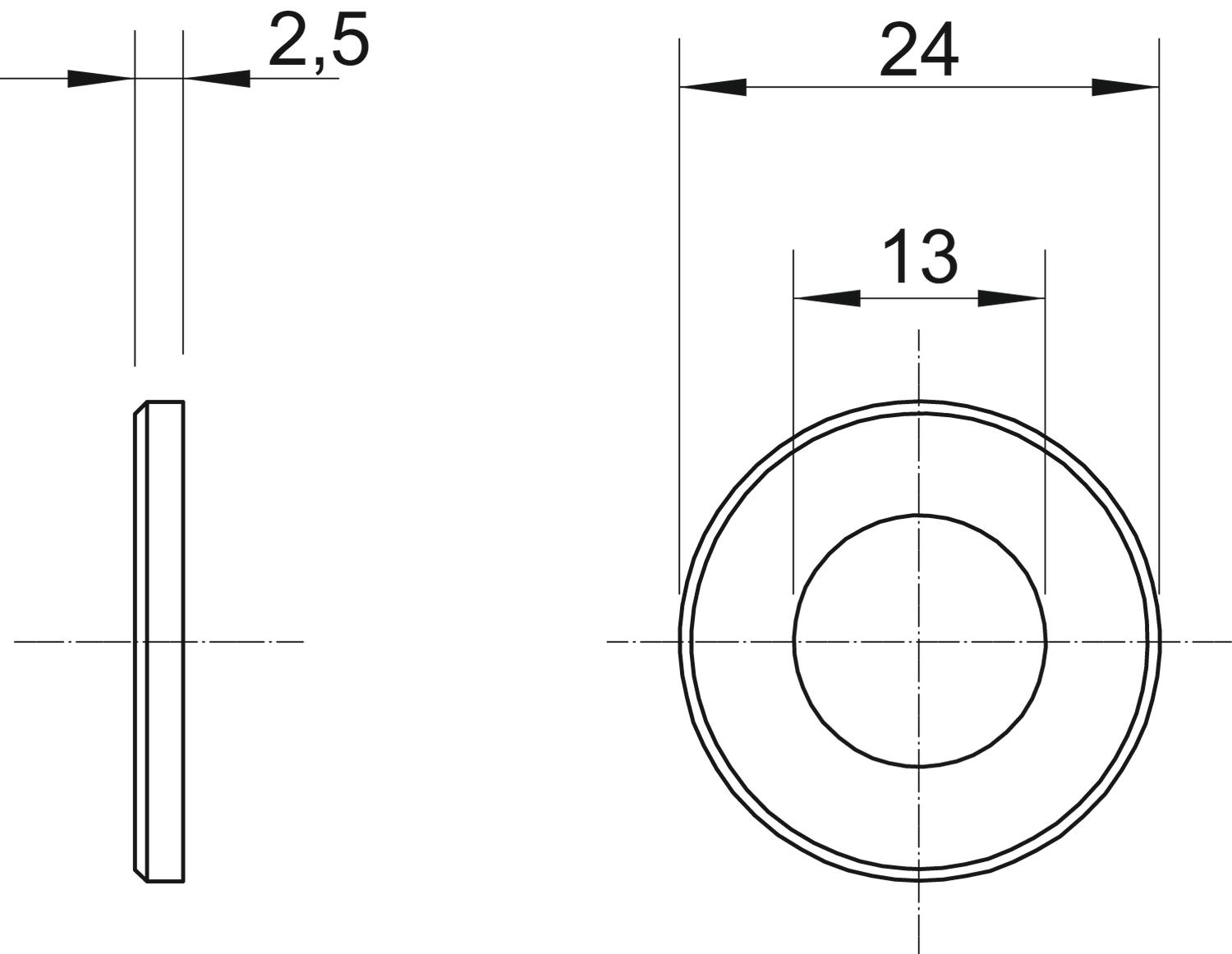

Габаритный чертеж WS M12 D24 G / 3402126, 61.64 kB, jpg
