Подкладная шайба 9 | | 4,3 | 0,8 | M4

morepic-1

morepic-2

Подкладная шайба

Артикул, номер 3402045 | EAN 4012195299899

Артикул, номер / Типы

Размер d мин.

Размер d

Размер h

Резьба

Описание продукта

Описание продукта

Шайба в соответствии с DIN 125. Форма A, для универсального применения.

Технические данные

Технические характеристики

Внутренний диаметр	4,3 mm
Закаленная поверхность	нет
Материал	Сталь
Наружный диаметр	9 mm
Поверхность	гальванически оцинкованный
Прочность материала	0,8 mm
Размер	M4
Размер d мин.	9 mm

Размер h	0,8 mm
Размер d	4,3 mm
Резьба	M4
С зубцами	нет
Углеродный след CO2 (GWP) от колыбели до ворот	0,0014 кг CO₂e / 1 Шт.
Фасеточный	нет
Форма отверстия	круглой формы

Все виды

Все виды

Типы	Размер d мин.	Размер d	Размер h	Резьба	Артикул, номер	Количество	Наименьшая единица продажи
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Штук	100 Штук
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Штук	100 Штук
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Штук	100 Штук
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Штук	100 Штук
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Штук	100 Штук

Загрузки

Техническая спецификация WS M4 D09 G / 3402045 , 0.15MB , pdf

Загрузить

Руководство Fire protection in electrical engineering – A guide to fireproof building installations , 2.10MB , pdf

Загрузить

Брошюра False ceiling installations , 2.70MB , pdf

Загрузить

Каталог Fastening materials , 19.78MB , pdf

Декларация соответствия ЕС WS M4 D09 G / 3402045 , 0.06MB , pdf

Загрузить

REACH Декларация соответствия WS M4 D09 G / 3402045 , 0.12MB , pdf

Загрузить

RoHS Декларация соответствия WS M4 D09 G / 3402045 , 0.13MB , pdf

Загрузить

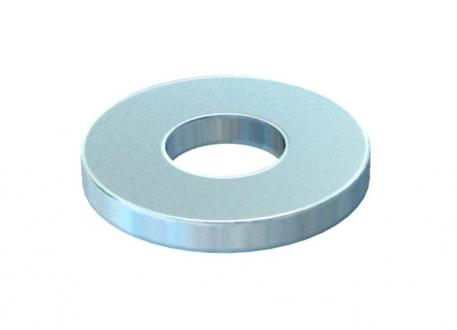

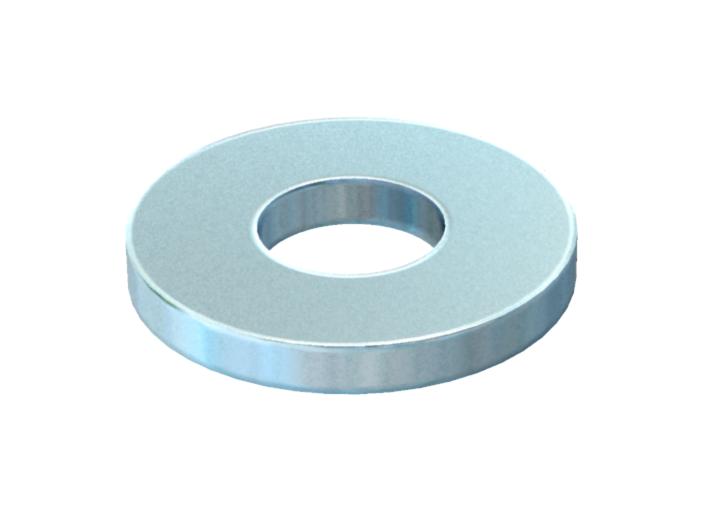

Изображение продукта WS M4 D09 G / 3402045, 16.16 kB, jpg

Загрузить

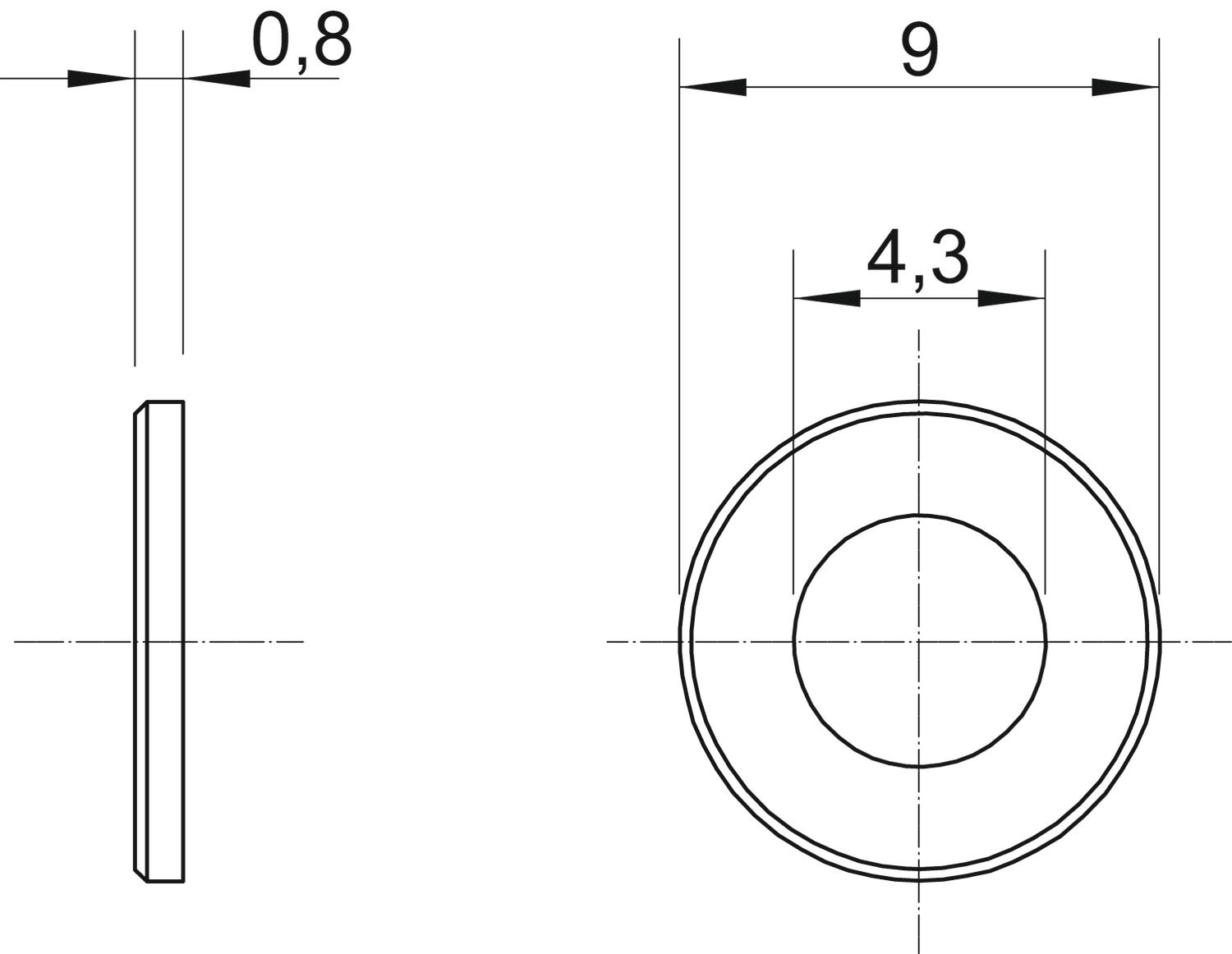

Габаритный чертеж WS M4 D09 G / 3402045, 61.66 kB, jpg
