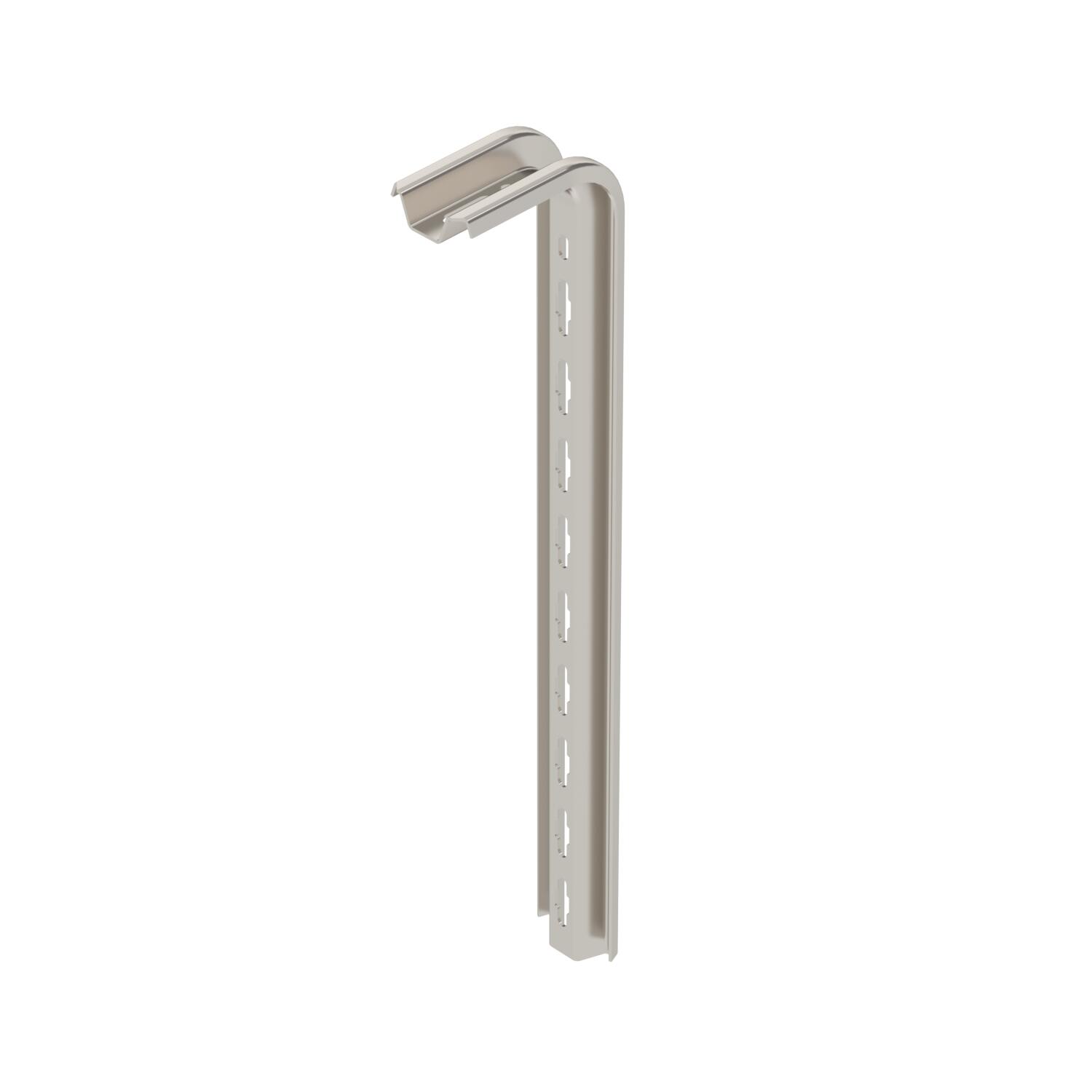

Подвесная стойка TP A2
Артикул, номер 6364850 | EAN 4012195617860
- Описание продукта
-
Описание продуктаСтойка ТР для крепления к горизонтальным бетонным перекрытиям.
Если профиль крепится к потолку или усилителю, то для придания устойчивости конструкции необходимо установить распорку DS 4.
Важно: применяются кронштейны длиной макс. 345 мм.
-
- Технические данные
-

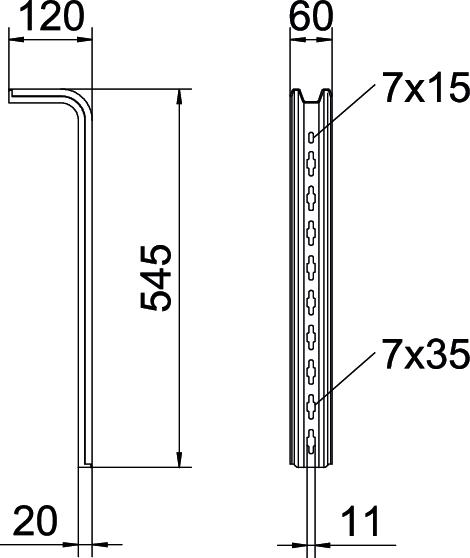

Размеры
Высота 120 mm Длина 545 mm Исполнение S-образный профиль Материал Нержавеющая сталь 1.4301 (304) Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер L545mm Размер L 545 mm Углеродный след CO2 (GWP) от колыбели до ворот 4,3076 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 60 mm Технические данные
Подвесная стойка TP
-
Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Длина кронштейна в мм
-
Кривая нагрузки на подвесные стойки длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой A2
FRS 10x25 TPS A2 6407537 50 Штук
Распорка А2
DS 4 A2 6416594 10 Штук
Болт с шестигранной головкой с гайкой и шайбой, VA
SKS 10x90 A2 6418255 20 Штук - Загрузки
-
