Подвесная стойка US 7
Артикул, номер 6338607 | EAN 4012196185412
- Описание продукта
-

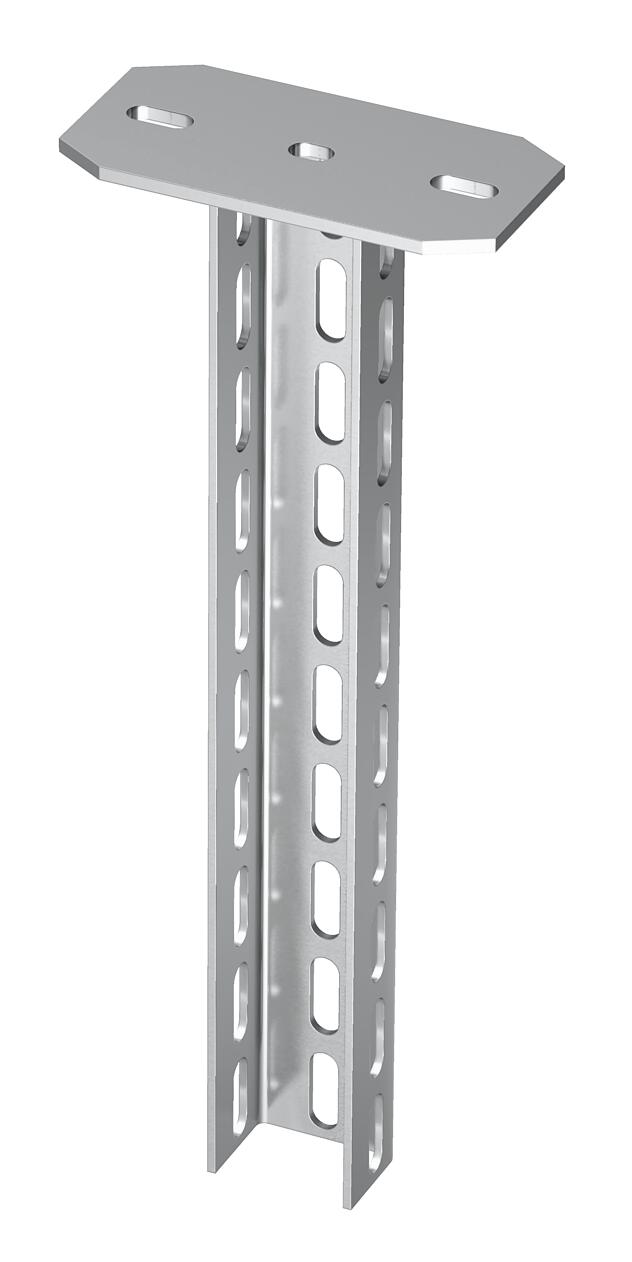

Описание продуктаПодвеска (U-профиль) с приваренной горизонтальной пластиной в верхней части конструкции.
Для крепления на горизонтальных бетонных перекрытиях и стальных балках. При применении кронштейна шириной 400 мм или при монтаже кронштейна на конце подвесной стойки рекомендуется использовать распорку тип DSK 61.
-
- Технические данные
-
Технические характеристики
Вид перфорации 3 стороны перфорированные Длина кронштейна 200 8,3 kN Длина кронштейна 400 5 kN Длина кронштейна 600 3,5 kN Исполнение U-образный профиль Макс. тяговая нагрузка 11 kN Материал Нержавеющая сталь 1.4301 (304) Поверхность без обработки, дообработанный Повышение живучести конструкции нет Прочность материала 4 mm Размер 70x50x200 Серия продукции Серия US 7K Соответствует требованиям Директивы ROHS да Цвет цвета нержавеющей стали Размеры
Высота 50 mm Длина 200 mm Ширина 70 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,8064 kg CO₂e Declared Unit Шт. Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 9,8064 кг CO2e / 1 Шт. Технические данные
Диаграмма допустимой нагрузки U-образной стойки типа US 7
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель U-образной стойки А2
VUS 7 A2 6018408 1 Штук
Защитный колпачок
US 7 KS OR 6338497 20 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой A2
FRS 12x25 A2 6406750 25 Штук
Распорка DSK 61 A2
DSK 61 A2 6416527 10 Штук
Болт с шестигранной головкой, шестигранной шайбой, подкладной шайбой и зубчатой шайбой.
SKS 12x100 A2 6418368 20 Штук - Загрузки
-
