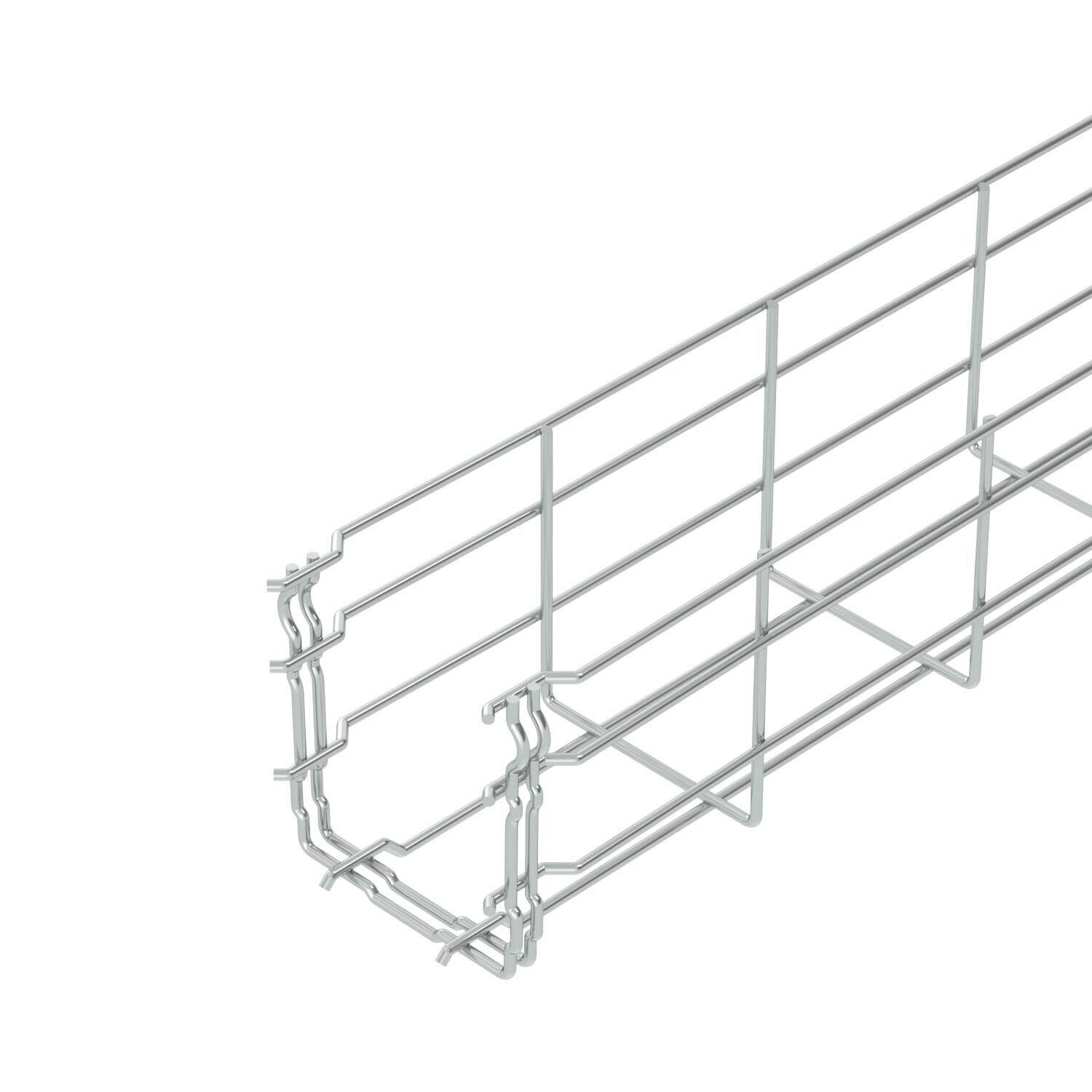

Проволочный лоток GR-Magic® 105 G
Артикул, номер 6002402 | EAN 4012196020270
- Описание продукта
-

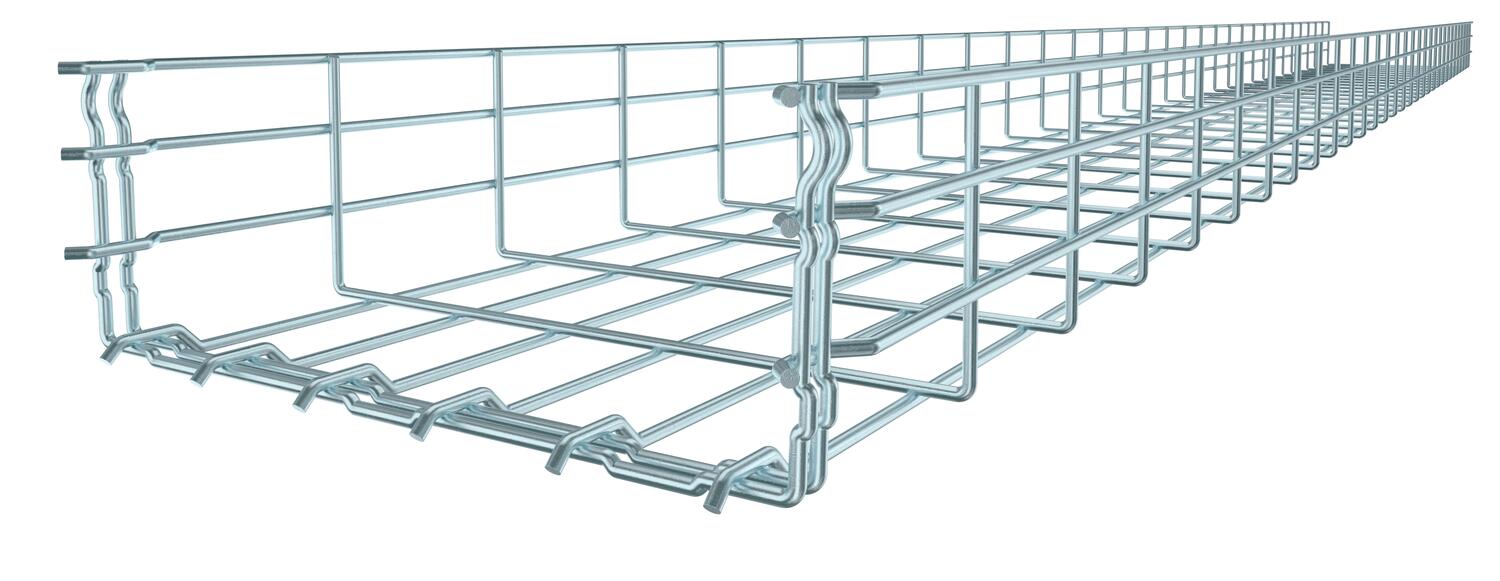

Описание продуктаПроволочный лоток с соединителем соответствующей формы с высотой боковой стенки 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 3,9 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 82 cm² Полезное поперечное сечение 8200 mm² Размер 105x100x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля U-образная форма Цвет цинковый Размеры

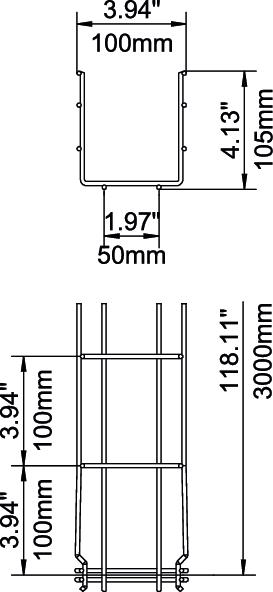

Высота 4,13 in Высота 105 mm Длина 3000 mm Размер Н 108 mm Размер B 100 mm Ширина 100 mm Ширина 3,94 in Нагрузки
Расстояние между опорами 1,0 м 0,8 kN/m Расстояние между опорами 1,0 м 0,37 kN/m Расстояние между опорами 2,5 м 0,27 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,55 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,8532 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 1,8532 кг CO2e / 1 Метр - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 100 FS 6001842 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
