Проволочный лоток GR-Magic® 105 G

Артикул, номер 6002410 | EAN 4012196020751

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

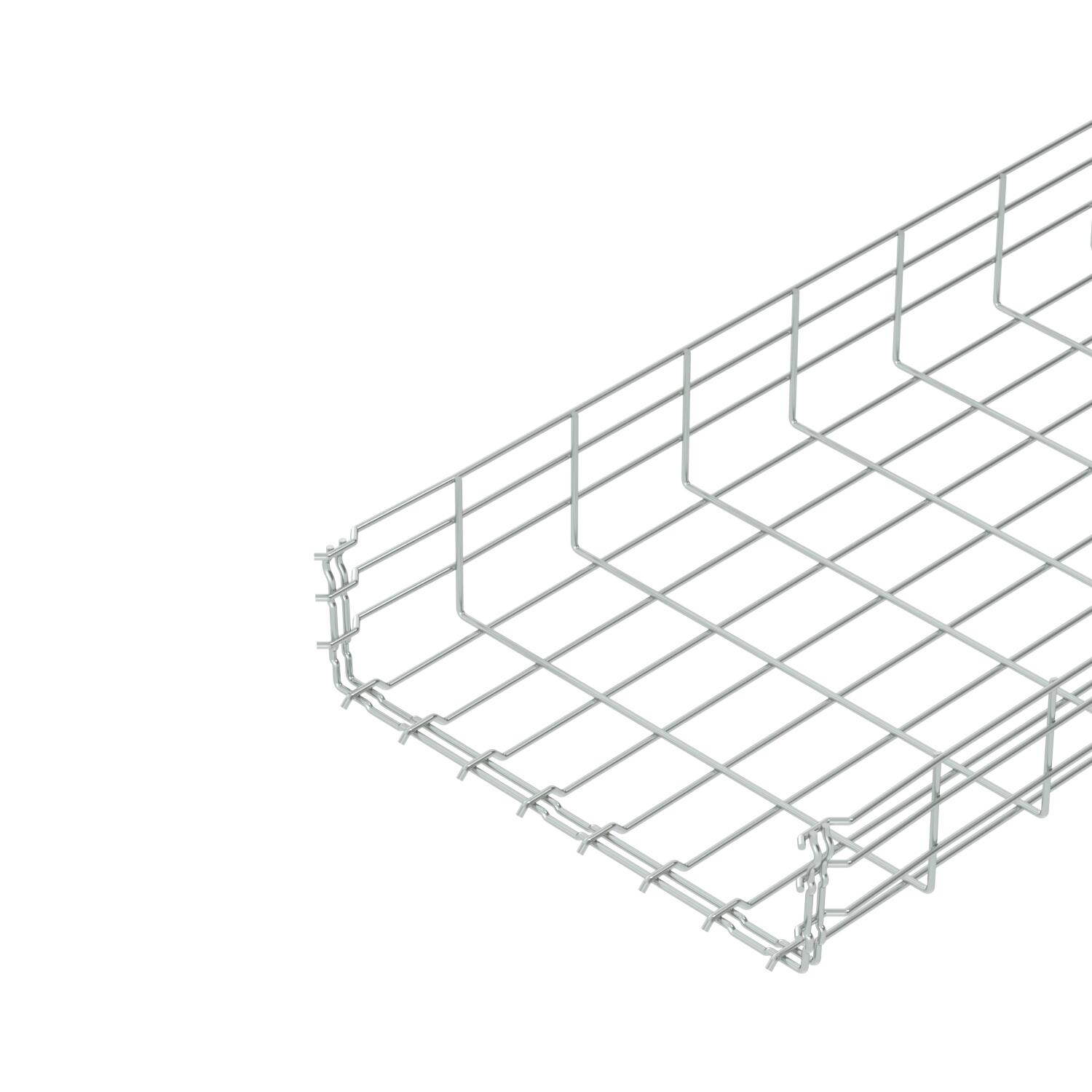

Проволочный лоток с соединителем соответствующей формы с высотой боковой стенки 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

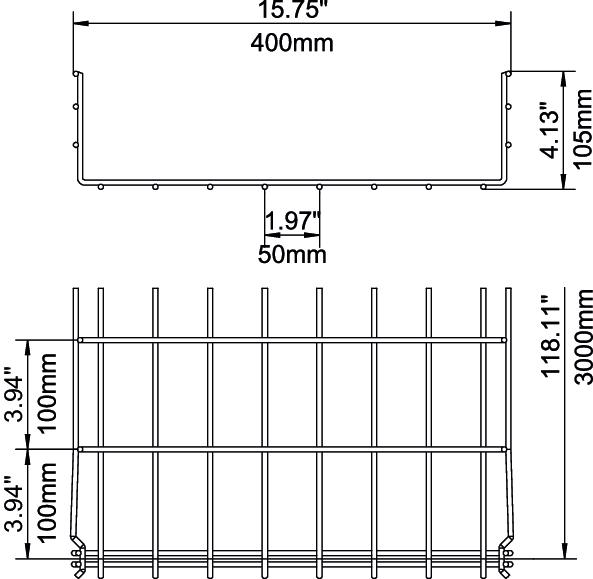

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	4,13 in
Высота	105 mm
Диаметр проволоки	4,8 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	гальванически оцинкованный
Повышение живучести конструкции	нет
Полезное поперечное сечение	363 cm²
Полезное поперечное сечение	36300 mm²
Размер Н	108 mm

Размер	105x400x3000
Размер B	400 mm
Расстояние между опорами 1,0 м	0,5 kN/m
Расстояние между опорами 1,0 м	1,6 kN/m
Расстояние между опорами 2,5 м	0,33 kN/m
Расстояние между опорами 3,0 м	0,3 kN/m
Расстояние между опорами: 1,5 м.	0,8 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	5,1244 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цинковый
Ширина	15,75 in
Ширина	400 mm

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002402	м	3 м
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002404	м	3 м
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002406	м	3 м
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002408	м	3 м
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002410	м	3 м
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	нет	6002413	м	3 м
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002415	м	3 м
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002417	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS	DGRR 400 FS	6001850	м	3 м
Угловой соединитель	GEV 36 G	6016715	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Разделительная полочка 85 FS	TSG 85 FS	6062114	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Ответвительная пластина для кабеля FS	KAB GR FS	6220139	Штук	10 Штук
