Проволочный лоток GR-Magic® 55 G
Артикул, номер 6001451 | EAN 4012196018185
- Описание продукта
-
Описание продуктаGitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Точные параметры согласно классификации UL приведены в соответствующем допуске.

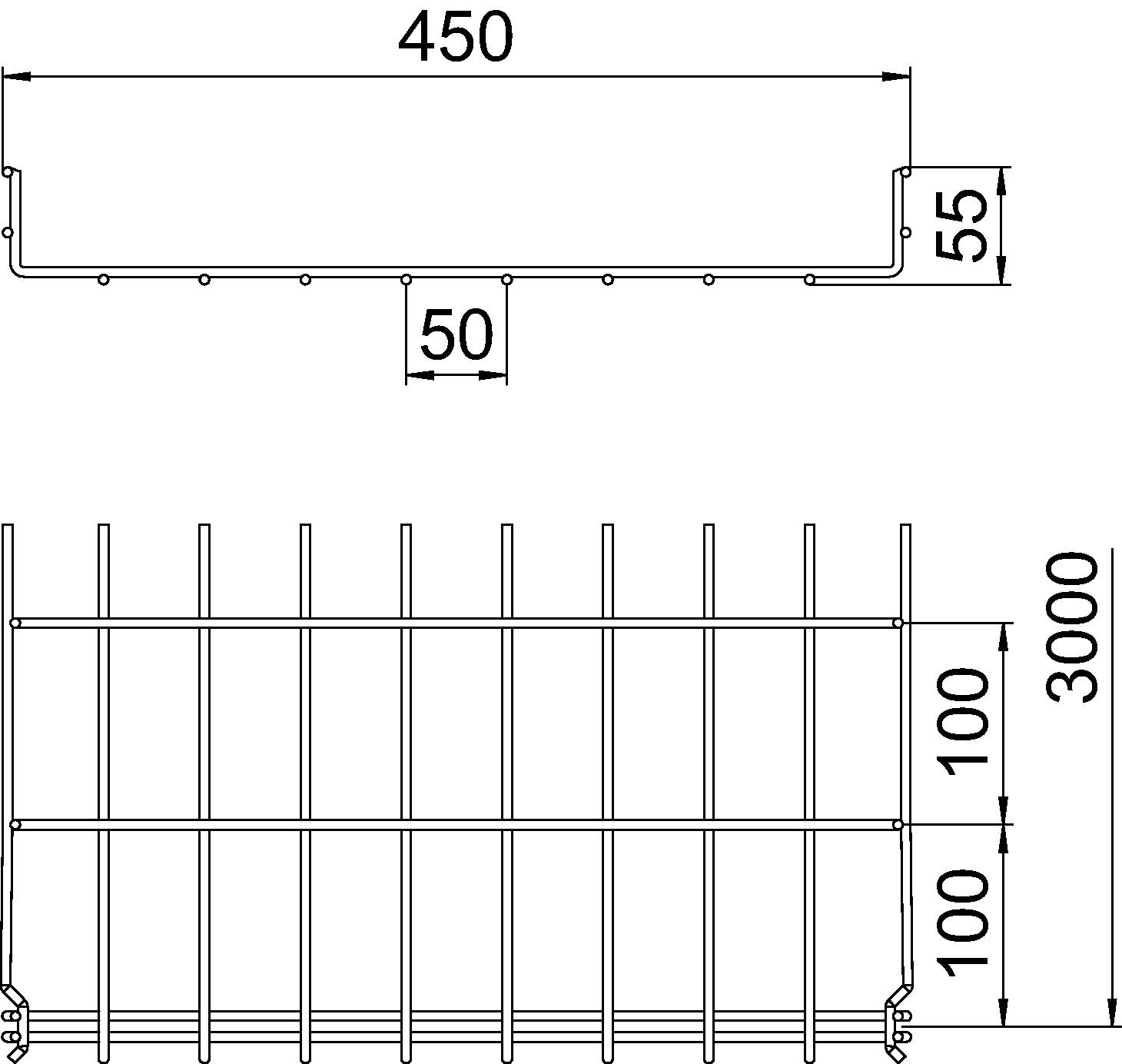

Для монтажа проволочного лотка не требуется дополнительных соединителей, так как его секции необходимо просто установить одну в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 55/50 = 20 x 100 мм).
Система протестирована на огнестойкость согласно DIN 4102 часть 12 (типы: GGRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G), монтажное исполнение и параметры в соответствии с действующим сертификатом.
Протестирован для установки сверху подвесных противопожарных потолков (тип: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, нагрузка при пожаре — 30 минут, монтажное исполнение и параметры монтажа согласно пожарно-техническим заключениям).
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 55 mm Высота 2,17 in Диаметр проволоки 4,8 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 195 cm² Полезное поперечное сечение 19500 mm² Размер Н 58 mm Размер 55x450x3000 Размер B 450 mm Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 0,9 kN/m Расстояние между опорами 2,5 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,6 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 4,4616 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 17,72 in Ширина 450 mm Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM 55
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
