Проволочный лоток GR-Magic® 55 G
Артикул, номер 6001441 | EAN 4012195430957
- Описание продукта
-
Описание продуктаGitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Точные параметры согласно классификации UL приведены в соответствующем допуске.
Для монтажа проволочного лотка не требуется дополнительных соединителей, так как его секции необходимо просто установить одну в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 55/50 = 20 x 100 мм).
Система протестирована на огнестойкость согласно DIN 4102 часть 12 (типы: GGRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G), монтажное исполнение и параметры в соответствии с действующим сертификатом.
Протестирован для установки сверху подвесных противопожарных потолков (тип: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, нагрузка при пожаре — 30 минут, монтажное исполнение и параметры монтажа согласно пожарно-техническим заключениям).
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 3,9 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции да Полезное поперечное сечение 1600 mm² Полезное поперечное сечение 16 cm² Противопожарная защита Использование противопожарных потолков Размер 55x50x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля U-образная форма Цвет цинковый Размеры

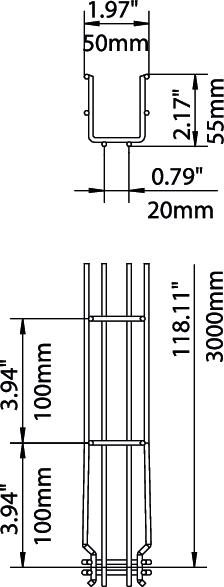

Высота 2,17 in Высота 55 mm Длина 3000 mm Размер Н 58 mm Размер B 52 mm Ширина 50 mm Ширина 1,97 in Нагрузки
Расстояние между опорами 1,0 м 0,1 kN/m Расстояние между опорами 1,0 м 0,35 kN/m Расстояние между опорами 2,5 м 0,1 kN/m Расстояние между опорами: 1,5 м. 0,2 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,2752 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 1,2752 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM 55
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 50 FS 6001840 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
