Проволочный лоток GR-Magic® 55 G
Артикул, номер 6001446 | EAN 4012196858613
- Описание продукта
-
Описание продуктаGitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Точные параметры согласно классификации UL приведены в соответствующем допуске.
-
- Технические данные
-
Технические характеристики

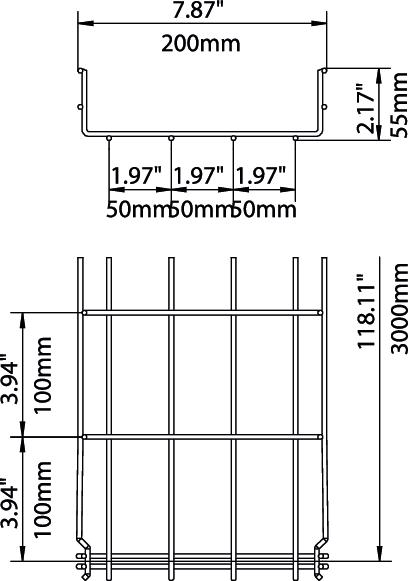

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 2,17 in Высота 55 mm Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции да Полезное поперечное сечение 8700 mm² Полезное поперечное сечение 87 cm² Противопожарная защита Повышение живучести конструкции, специальная кабеленесущая система Размер Н 58 mm Размер 55x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 0,1 kN/m Расстояние между опорами 1,0 м 0,35 kN/m Расстояние между опорами 2,5 м 0,1 kN/m Расстояние между опорами: 1,5 м. 0,2 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 1,8519 кг CO₂e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 200 mm Ширина 7,87 in Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM 55
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 200 FS 6001846 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
