Усиленный проволочный лоток SGR 105 A2 3000 | 500 | 105 | 6 | 459 |

Усиленный проволочный лоток SGR 105 A2

Артикул, номер 6003631 | EAN 4012196622085

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки	6 mm

Полезное поперечное сечение

Описание продукта

Описание продукта

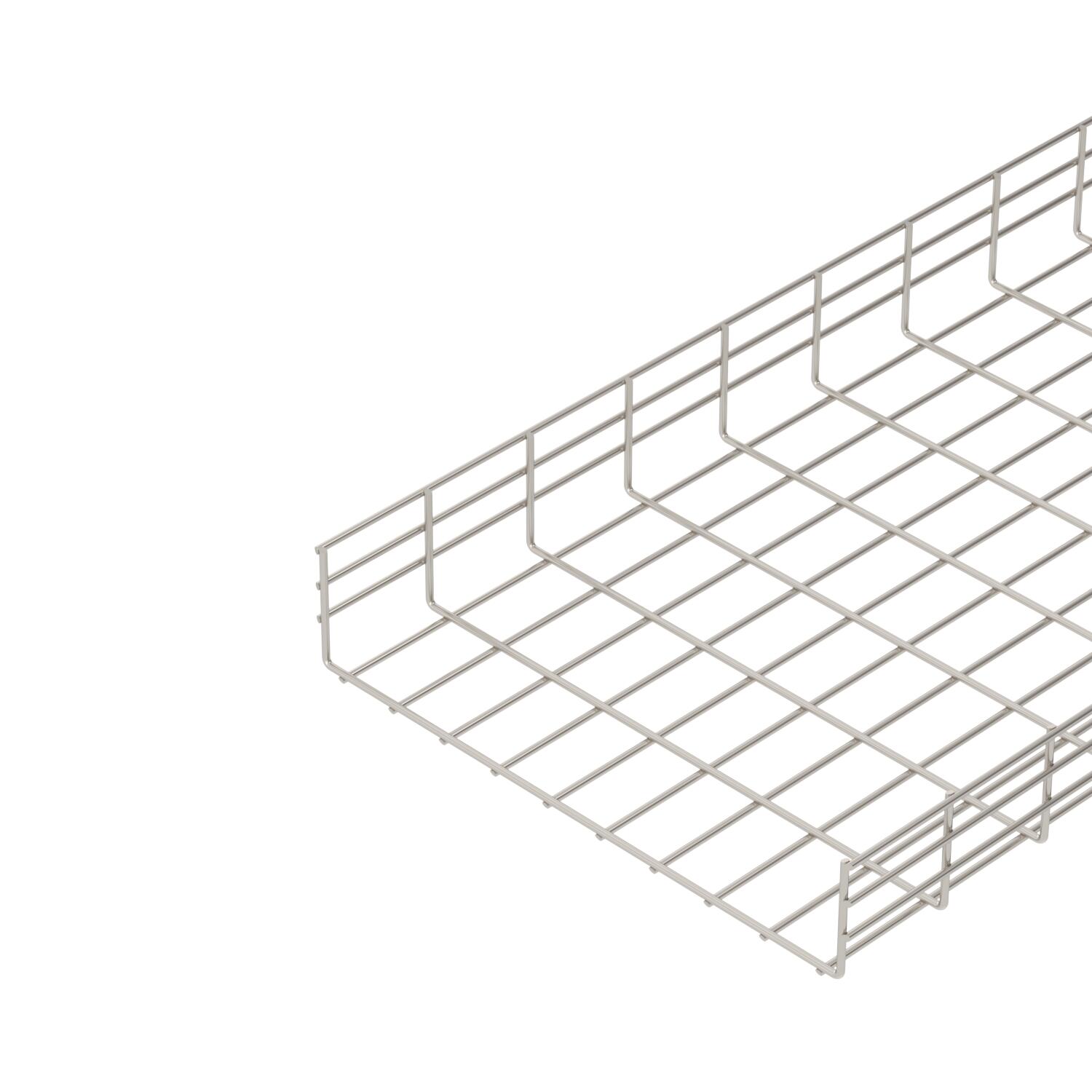

Проволочный лоток из стальной проволоки, соединенной точечной сваркой, с боковыми стенками высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Размер ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Привинчен
Встроенная перегородка	без
Диаметр проволоки	6 mm
Конструкция соединителей	Без соединителя
Материал	Нержавеющая сталь 1.4301 (304)
Поверхность	без обработки, дообработанный

Полезное поперечное сечение	45900 mm²
Полезное поперечное сечение	459 cm²
Размер	105x500x3000
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали

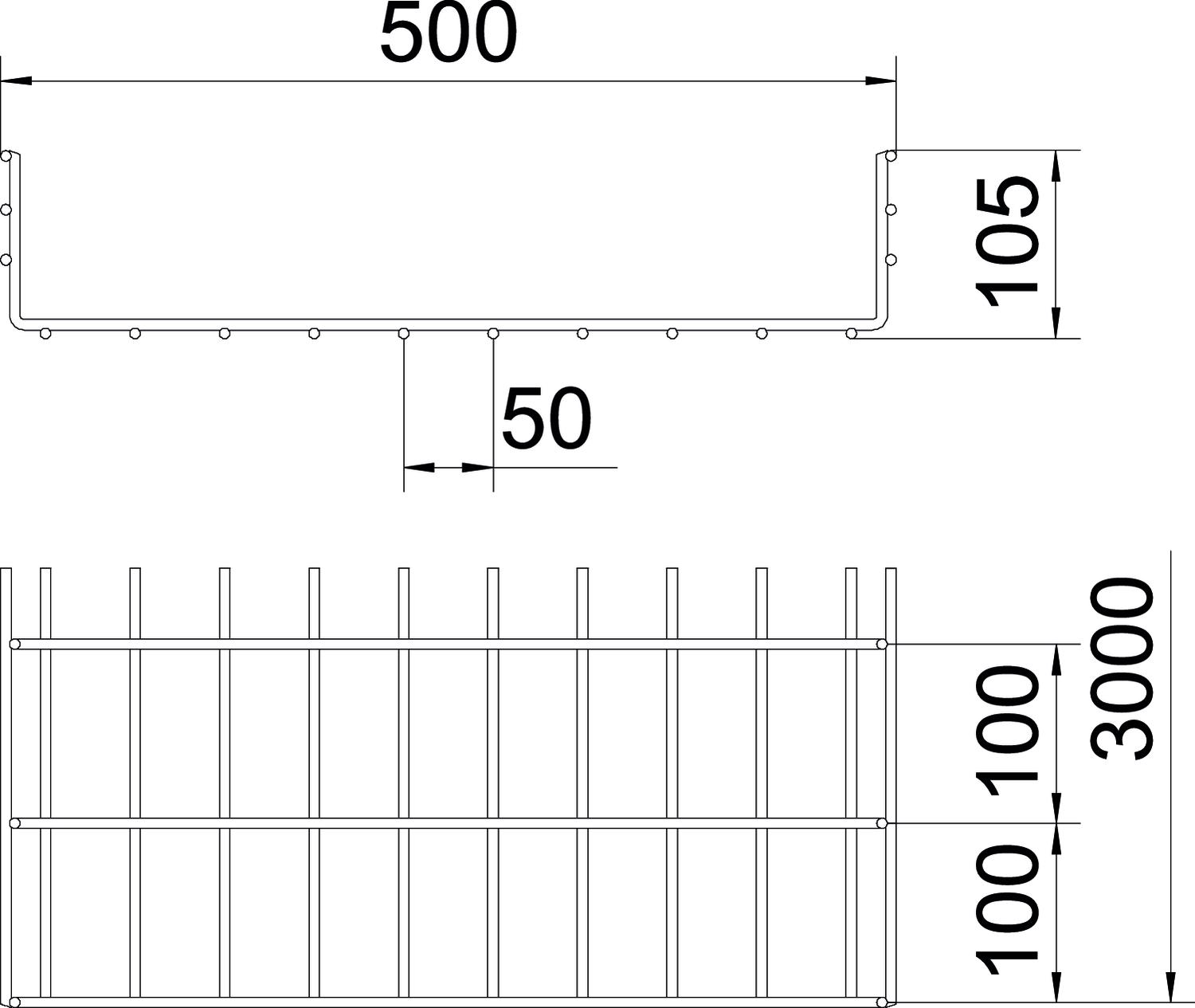

Размеры

Высота	4,13 in
Высота	105 mm
Длина	3000 mm

Размер B	500 mm
Ширина	19,69 in
Ширина	500 mm

Нагрузки

Расстояние между опорами 1,0 м	3,8 kN/m
Расстояние между опорами 1,0 м	1,3 kN/m
Расстояние между опорами 2,5 м	0,93 kN/m
Расстояние между опорами 3,0 м	0,75 kN/m

Расстояние между опорами 3,5 м	0,64 kN/m
Расстояние между опорами 4,0 м	0,45 kN/m
Расстояние между опорами: 1,5 м.	2 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	24,6808 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	24,6808 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток типа SGR 105

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Артикул, номер	Количество	Наименьшая единица продажи
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	м	3 м
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	м	3 м
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	м	3 м
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	м	3 м
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	м	3 м
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Стыковой соединитель A2	GUV 6 A2	6016574	Штук	20 Штук
Крышка неперфорированная	DRLU 500 A2	6052841	м	3 м

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Защитный колпачок	SGR KS OR	6003758	Штук	500 Штук
Разделительная полочка 85 A2	TSG 85 A2	6062173	м	3 м
Фиксатор крышки универсальный A2	DKU A2	6065600	Штук	20 Штук
Кабельный отвод A2	KAB GR A2	6220145	Штук	10 Штук
