Усиленный проволочный лоток SGR 105 A2 3000 | 600 | 105 | 6 | 554 |

Усиленный проволочный лоток SGR 105 A2

Артикул, номер 6003633 | EAN 4012196622092

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки	6 mm

Полезное поперечное сечение

Описание продукта

Описание продукта

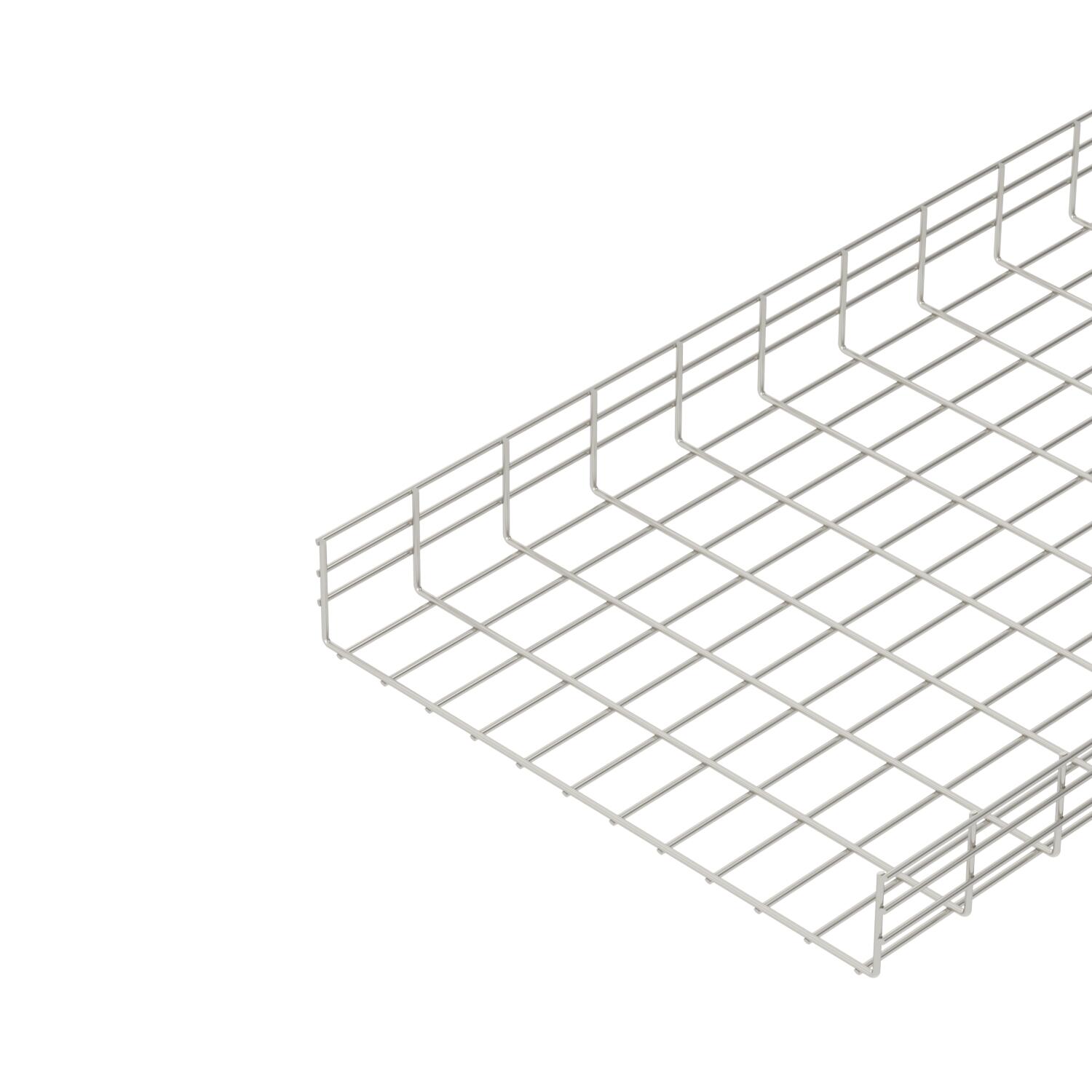

Проволочный лоток из стальной проволоки, соединенной точечной сваркой, с боковыми стенками высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Привинчен
Встроенная перегородка	без
Высота	105 mm
Высота	4,13 in
Диаметр проволоки	6 mm
Длина	3000 mm
Конструкция соединителей	Без соединителя
Материал	Нержавеющая сталь 1.4301 (304)
Поверхность	без обработки, дообработанный
Полезное поперечное сечение	55400 mm²
Полезное поперечное сечение	554 cm²

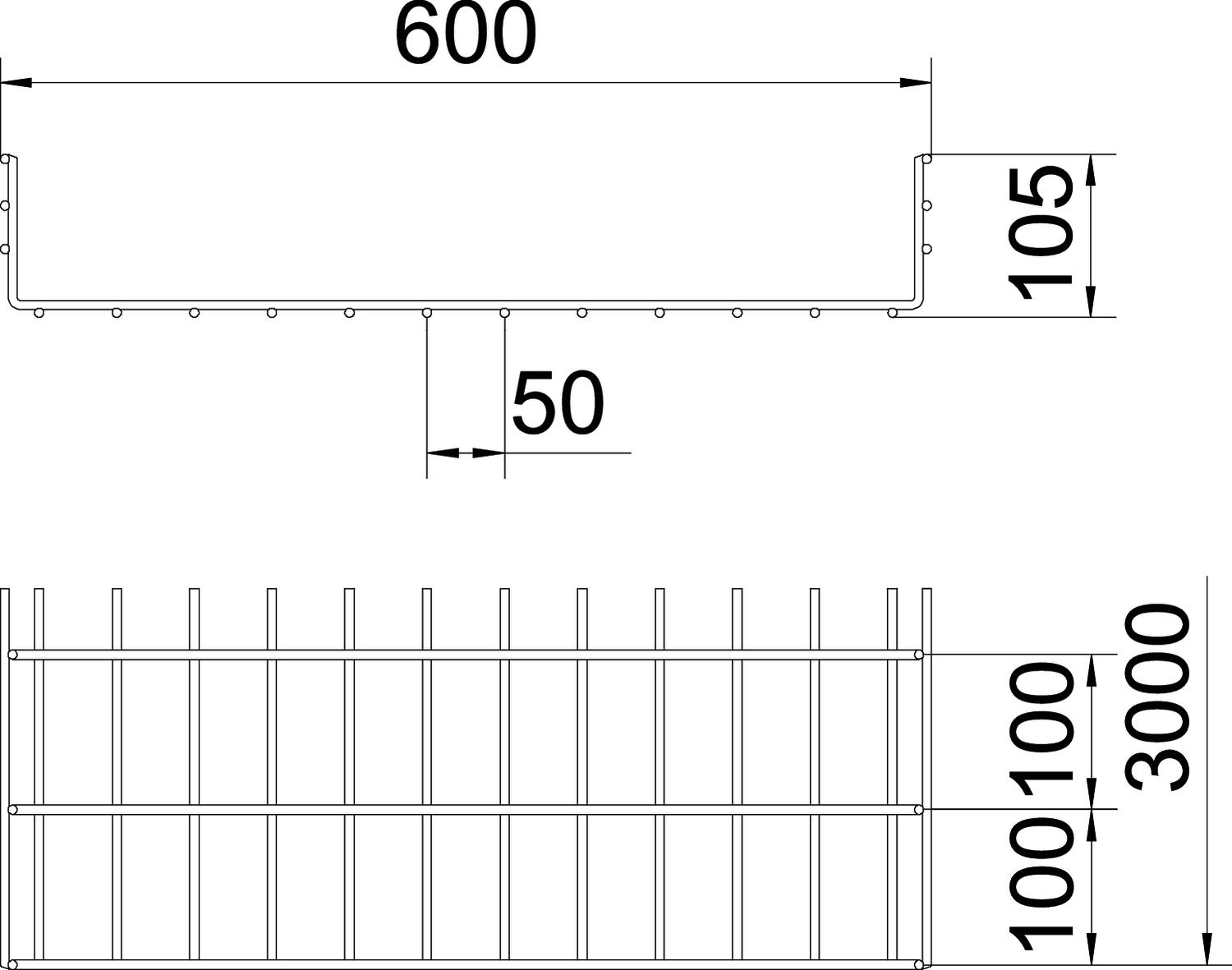

Размер	105x600x3000
Размер B	600 mm

Расстояние между опорами 1,0 м	1,35 kN/m
Расстояние между опорами 1,0 м	4,1 kN/m
Расстояние между опорами 2,5 м	0,95 kN/m
Расстояние между опорами 3,0 м	0,8 kN/m
Расстояние между опорами 3,5 м	0,7 kN/m
Расстояние между опорами 4,0 м	0,45 kN/m
Расстояние между опорами: 1,5 м.	2,2 kN/m
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO₂ (GWP) от колыбели до ворот	28,0045 кг CO₂e / 1 Метр
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали
Ширина	23,62 in
Ширина	600 mm

Технические данные

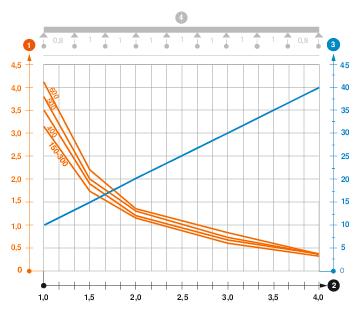

Диаграмма нагрузки на проволочный лоток типа SGR 105

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Артикул, номер	Количество	Наименьшая единица продажи
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	м	3 м
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	м	3 м
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	м	3 м
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	м	3 м
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	м	3 м
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи

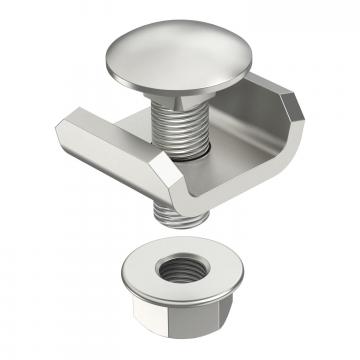

Стыковой соединитель A2	GUV 6 A2	6016574	Штук	20 Штук
Крышка неперфорированная	DRLU 600 A2	6052844	м	3 м

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Защитный колпачок	SGR KS OR	6003758	Штук	500 Штук
Разделительная полочка 85 A2	TSG 85 A2	6062173	м	3 м
Фиксатор крышки универсальный A2	DKU A2	6065600	Штук	20 Штук
Кабельный отвод A2	KAB GR A2	6220145	Штук	10 Штук
