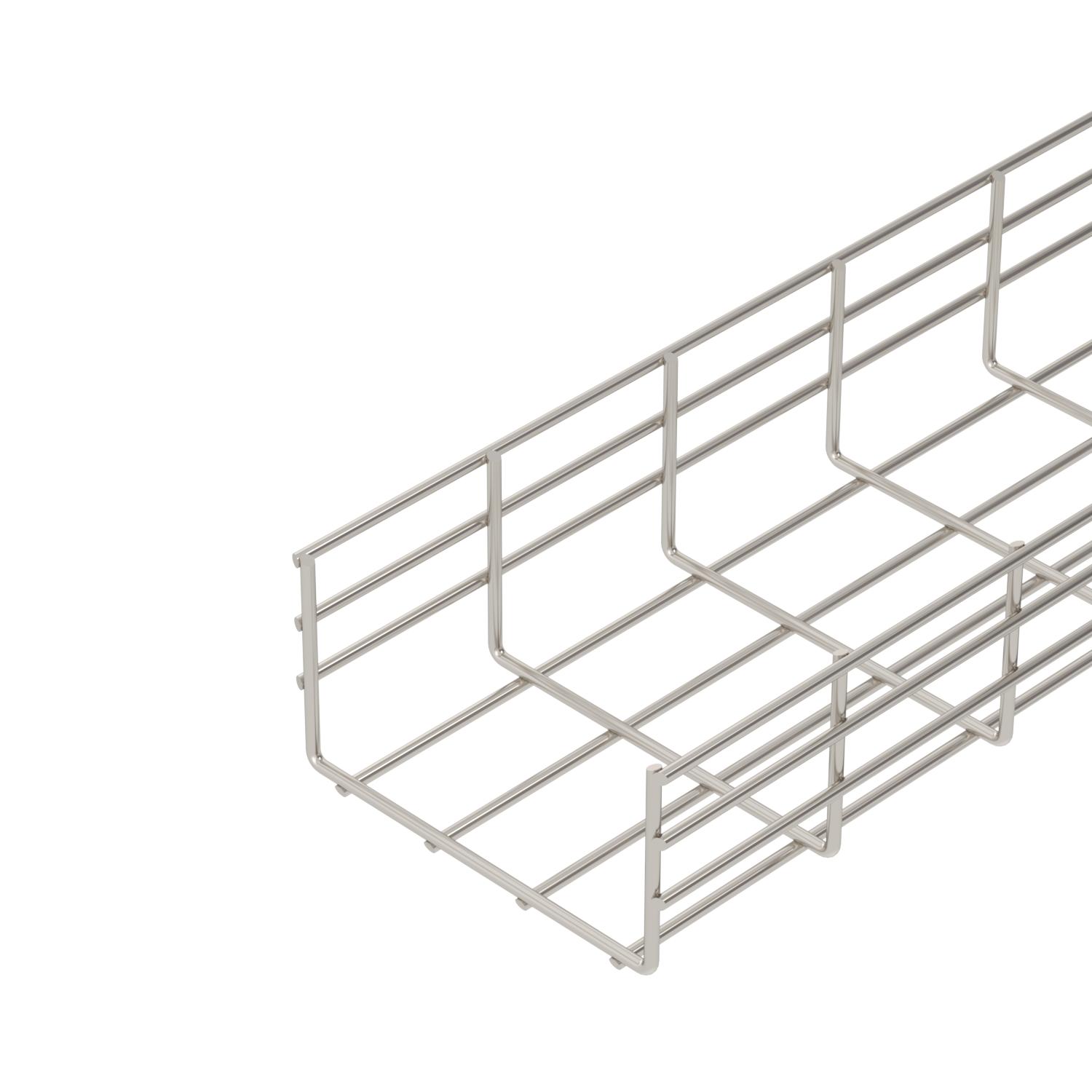

Усиленный проволочный лоток SGR 105 A2
Артикул, номер 6003625 | EAN 4012196622054
- Описание продукта
-
Описание продуктаПроволочный лоток из стальной проволоки, соединенной точечной сваркой, с боковыми стенками высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики

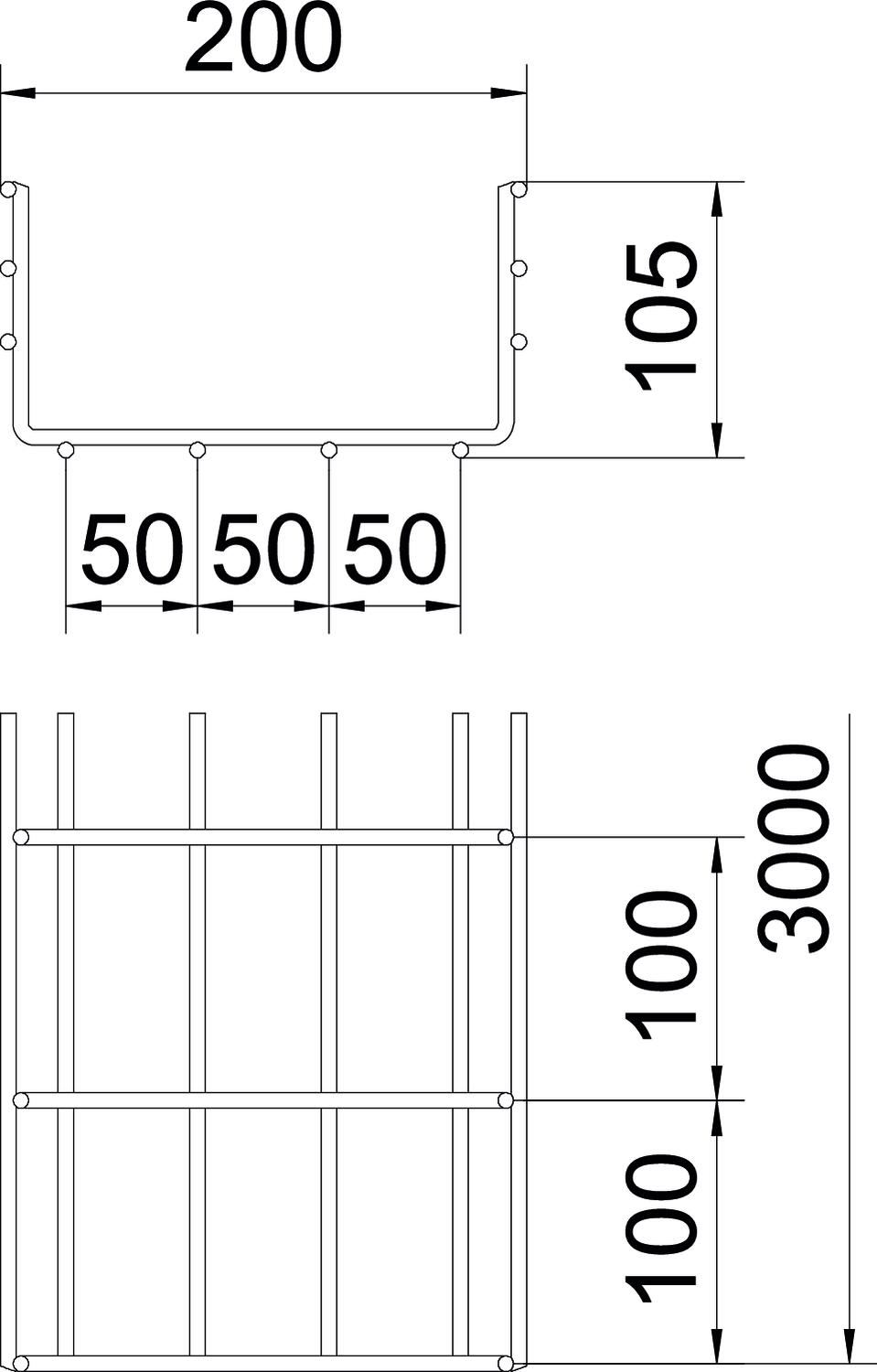

Вид соединителя кабеленесущей системы Привинчен Встроенная перегородка без Высота 105 mm Высота 4,13 in Диаметр проволоки 6 mm Длина 3000 mm Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Поверхность без обработки, дообработанный Полезное поперечное сечение 17500 mm² Полезное поперечное сечение 175 cm² Размер 105x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 3,1 kN/m Расстояние между опорами 1,0 м 1,15 kN/m Расстояние между опорами 2,5 м 0,79 kN/m Расстояние между опорами 3,0 м 0,6 kN/m Расстояние между опорами 3,5 м 0,5 kN/m Расстояние между опорами 4,0 м 0,4 kN/m Расстояние между опорами: 1,5 м. 1,75 kN/m Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 15,1978 кг CO₂e / 1 Метр Форма профиля U-образная форма Цвет цвета нержавеющей стали Ширина 200 mm Ширина 7,87 in Технические данные
Диаграмма нагрузки на проволочный лоток типа SGR 105
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Стыковой соединитель A2
GUV 6 A2 6016574 20 Штук
Крышка неперфорированная
DRLU 200 A2 6052831 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
SGR KS OR 6003758 500 Штук
Разделительная полочка 85 A2
TSG 85 A2 6062173 3 м
Фиксатор крышки универсальный A2
DKU A2 6065600 20 Штук
Кабельный отвод A2
KAB GR A2 6220145 10 Штук - Загрузки
-
