C-образный проволочный лоток CGR 50 A2 3000 | 100 | 50 | 4,5 | 33 | нет

C-образный проволочный лоток CGR 50 A2

Артикул, номер 6016235 | EAN 4012196012732

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	50 mm

Диаметр проволоки	4,5 mm

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

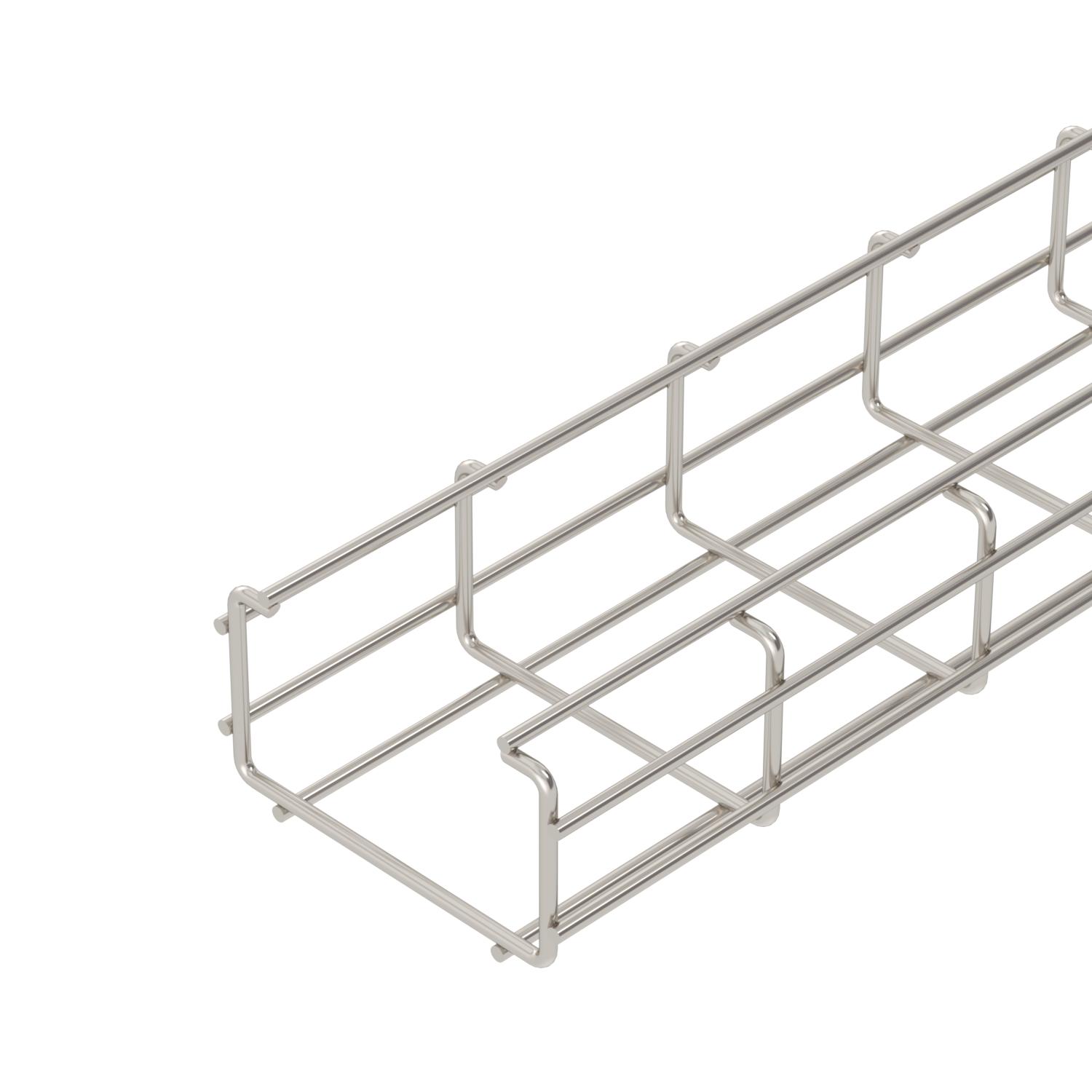

Проволочный лоток С-образной формы из стальной проволоки, соединенной точечной сваркой, с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана 15 дБ.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Привинчен
Встроенная перегородка	без
Диаметр проволоки	4,5 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Без соединителя
Материал	Нержавеющая сталь 1.4301 (304)
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный

Повышение живучести конструкции	нет
Полезное поперечное сечение	3300 mm²
Полезное поперечное сечение	33 cm²
Размер	50x100x3000
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	С-образная форма
Цвет	цвета нержавеющей стали

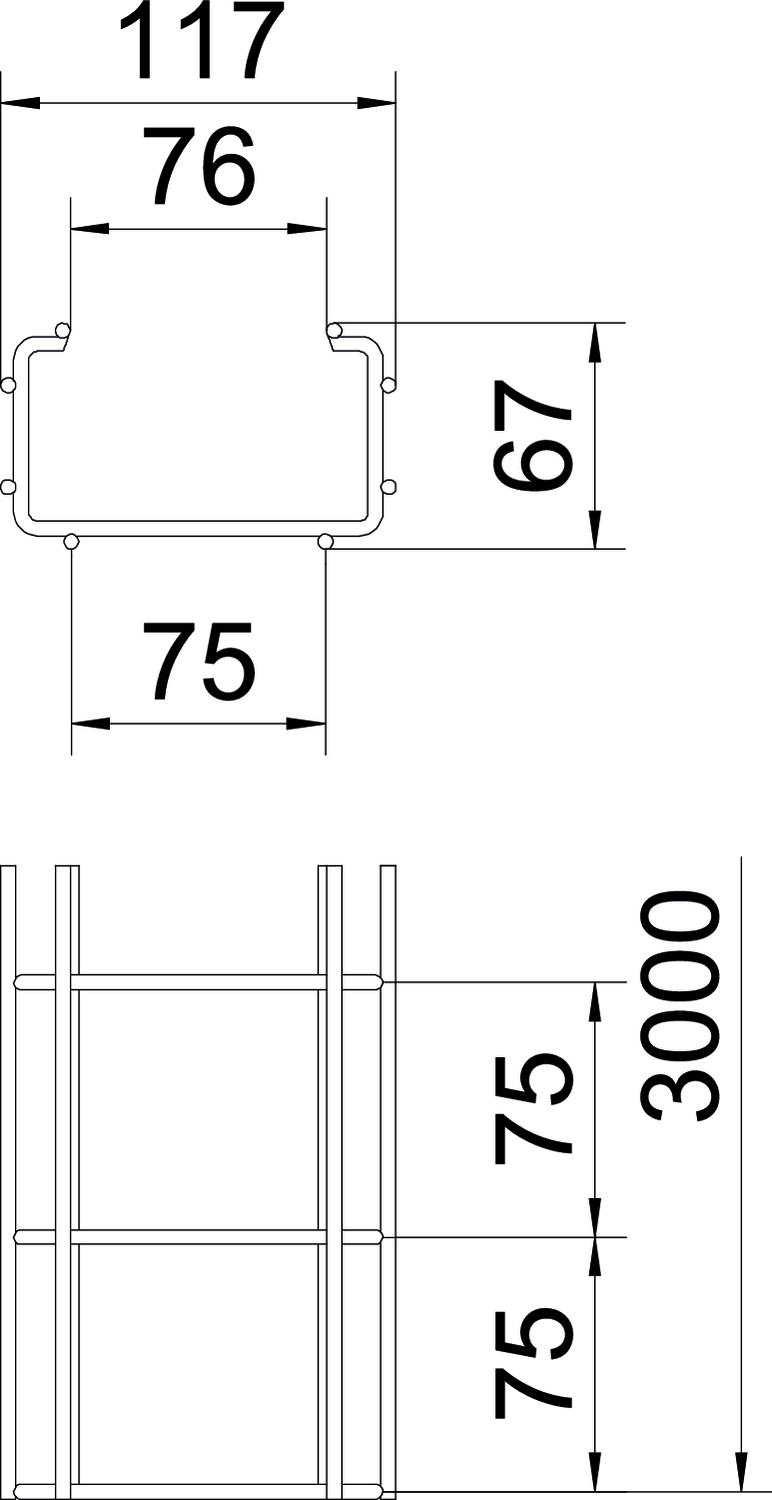

Размеры

Высота	1,97 in
Высота	50 mm
Длина	3000 mm
Размер Н	67 mm
Размер B	117 mm

Размер A	76 mm
Размер I1	75 mm
Ширина	3,94 in
Ширина	100 mm

Нагрузки

Расстояние между опорами 1,0 м	0,35 kN/m
Расстояние между опорами 1,0 м	0,95 kN/m

Расстояние между опорами: 1,5 м.	0,6 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,5928 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	6,5928 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на С-образный проволочный лоток типа CGR 50 VA

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	нет	6016200	м	3 м
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	нет	6016235	м	3 м
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	нет	6016251	м	3 м
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	нет	6016253	м	3 м
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	нет	6016255	м	3 м

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Монтажный уголок 90°	MW 90 SL17 A2	6016278	Штук	20 Штук
Стыковой соединитель	GSV 34 A2	6016642	Штук	20 Штук
Монтажный уголок 45°	MW 45 SL10 A2	6017339	Штук	20 Штук
Разделительная полочка 30 A2	TSG 30 A2	6062052	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
