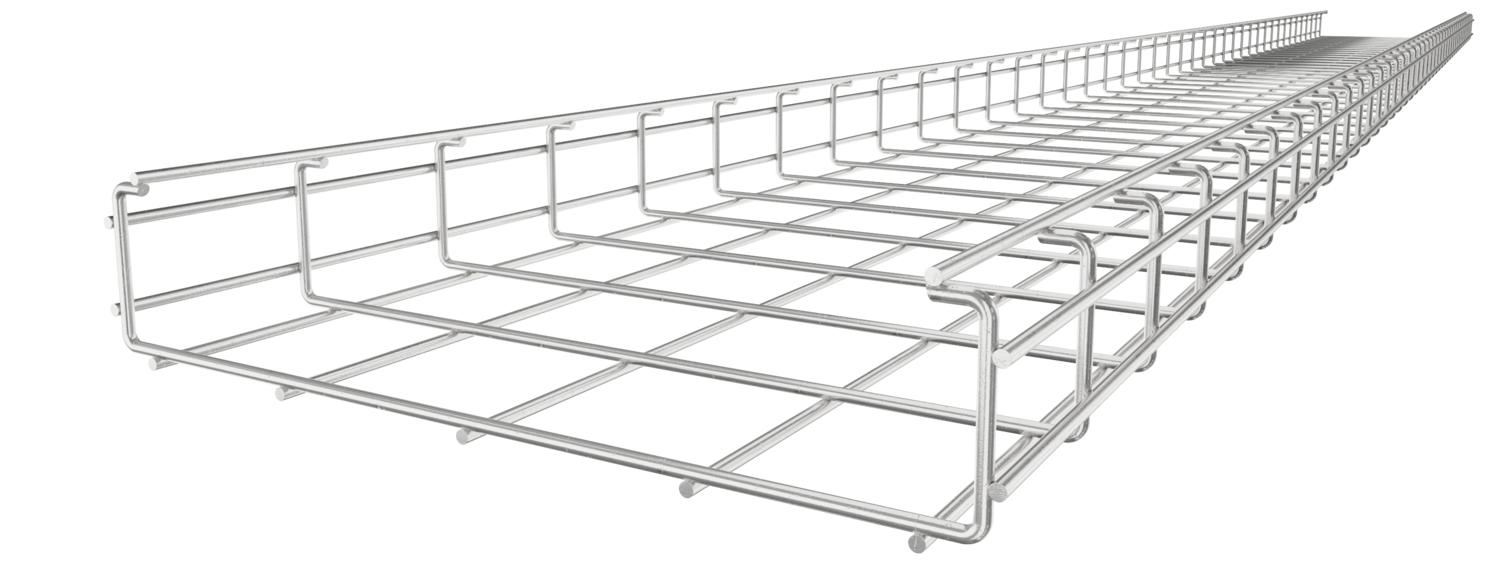

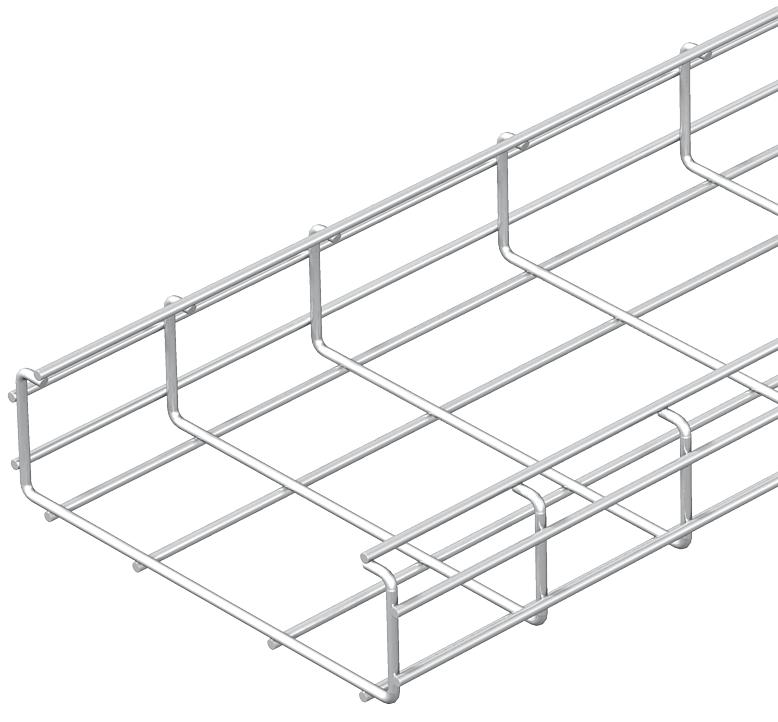

C-образный проволочный лоток CGR 50 A2
Артикул, номер 6016251 | EAN 4012196012794
- Описание продукта
-
Описание продуктаПроволочный лоток С-образной формы из стальной проволоки, соединенной точечной сваркой, с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики

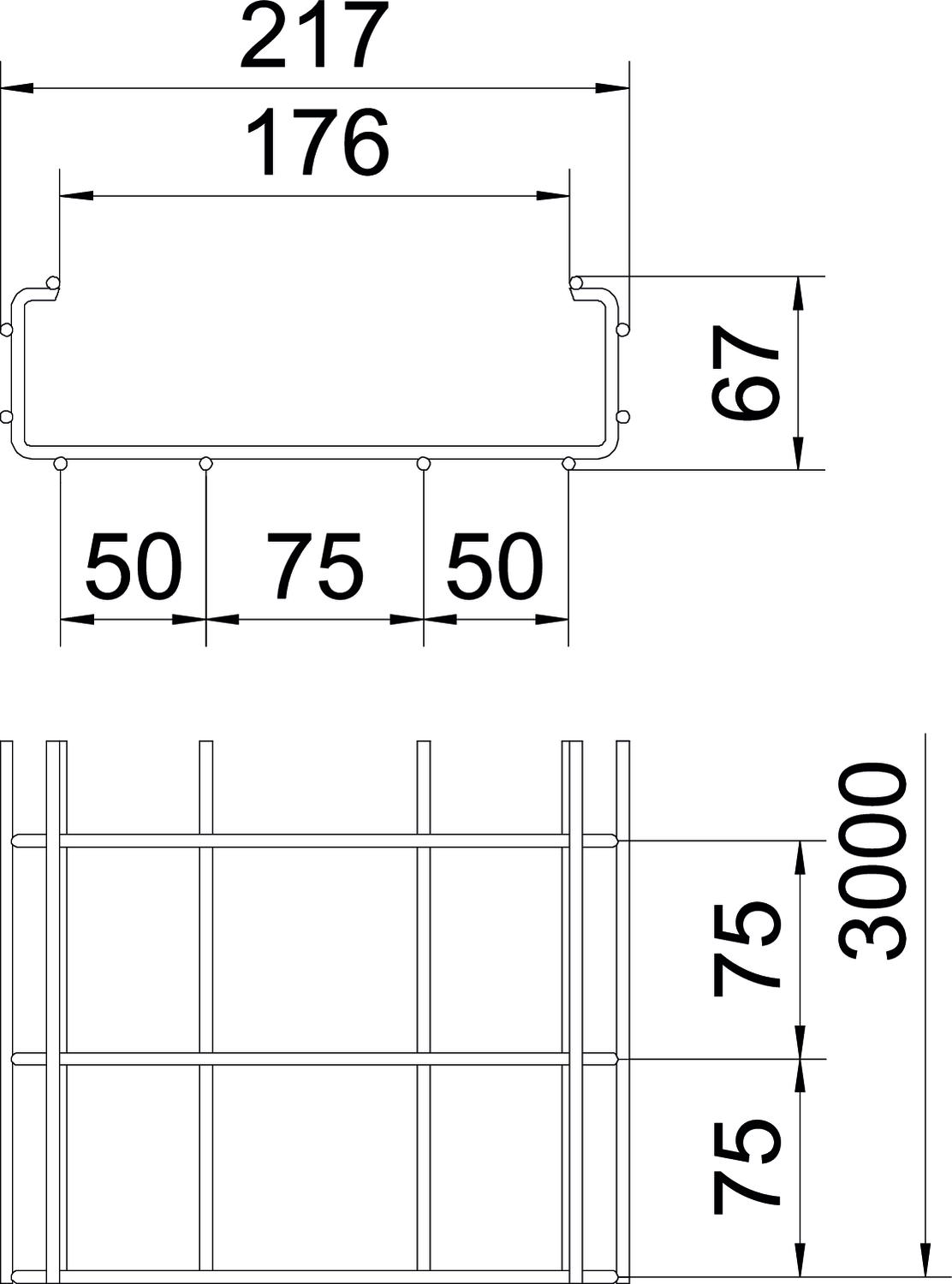

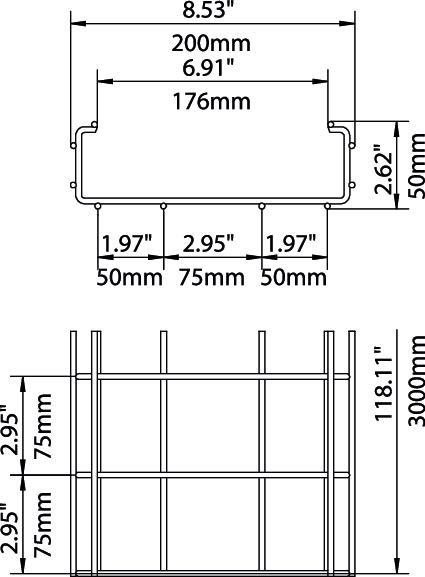

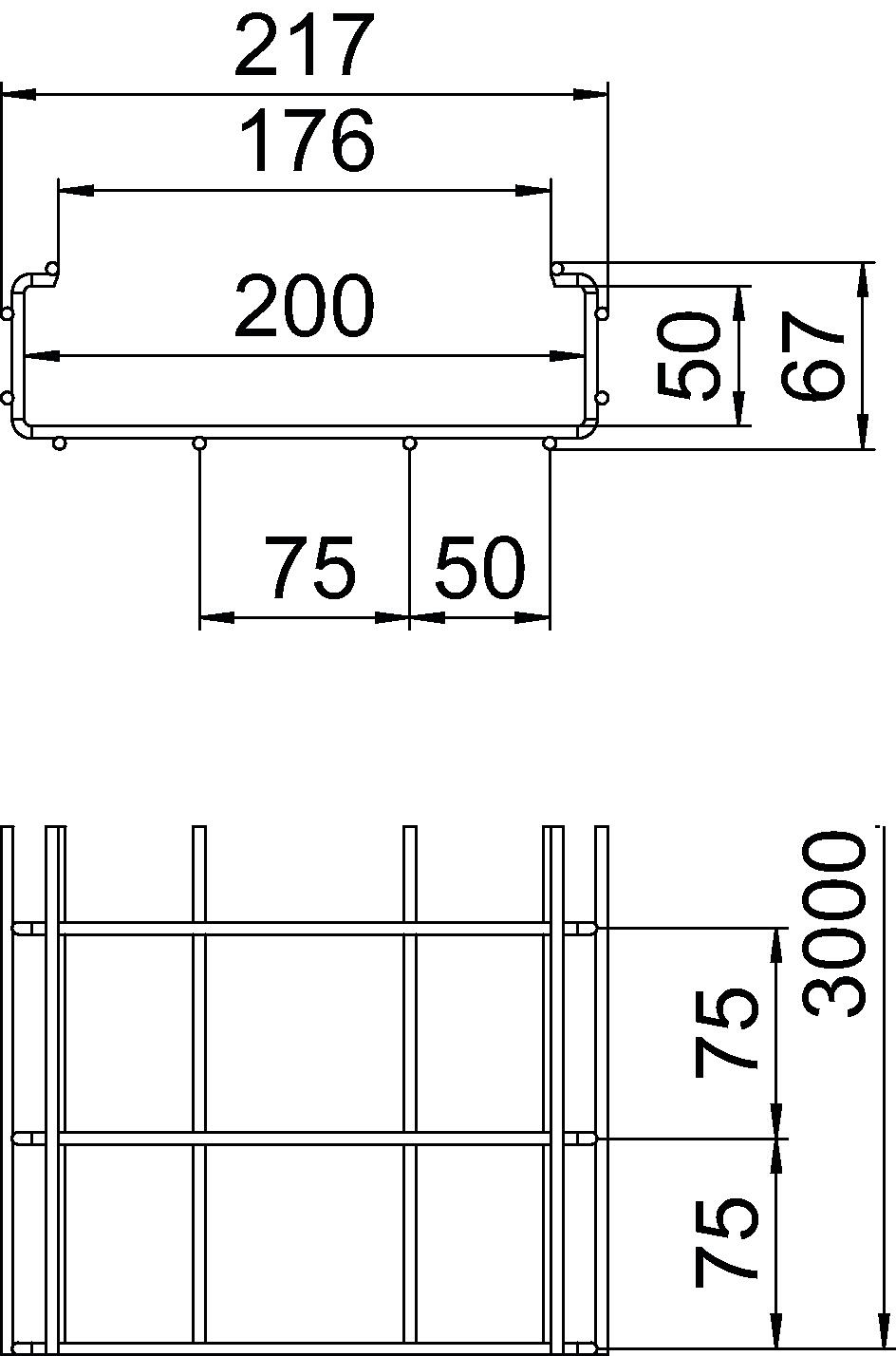

Вид соединителя кабеленесущей системы Привинчен Встроенная перегородка без Высота 1,97 in Высота 50 mm Диаметр проволоки 4,5 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 7400 mm² Полезное поперечное сечение 74 cm² Размер Н 67 mm Размер 50x200x3000 Размер B 217 mm Размер L2 (мм) 50 mm Размер A 176 mm Размер I1 75 mm Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 1,0 м 0,4 kN/m Расстояние между опорами: 1,5 м. 0,7 kN/m Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 8,8319 кг CO₂e / 1 Метр Форма профиля С-образная форма Цвет цвета нержавеющей стали Ширина 7,87 in Ширина 200 mm Технические данные

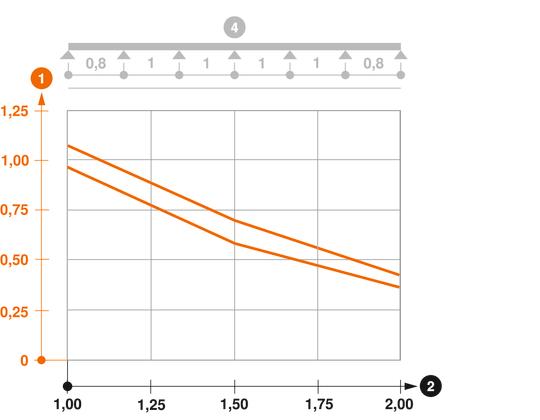

Диаграмма нагрузки на С-образный проволочный лоток типа CGR 50 VA
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

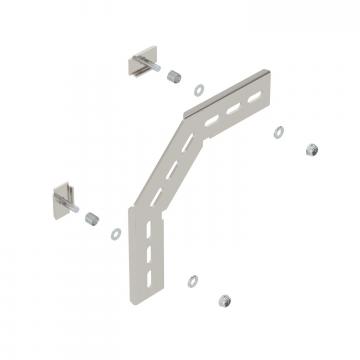

Монтажный уголок 90°
MW 90 SL17 A2 6016278 20 Штук

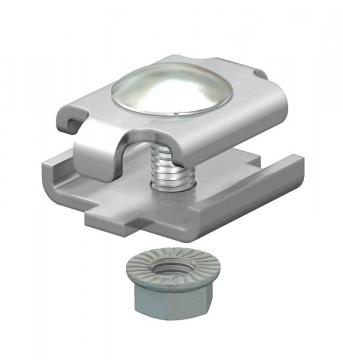

Стыковой соединитель
GSV 34 A2 6016642 20 Штук

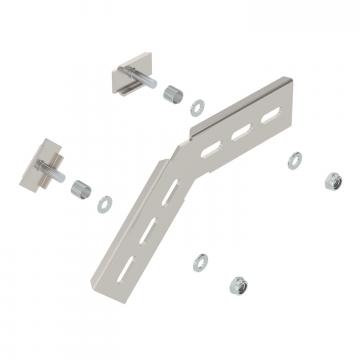

Монтажный уголок 45°
