C-образный проволочный лоток CGR 50 A2 3000 | 400 | 50 | 4,5 | 157 | нет

C-образный проволочный лоток CGR 50 A2

Артикул, номер 6016255 | EAN 4012195891369

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	50 mm

Диаметр проволоки	4,5 mm

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

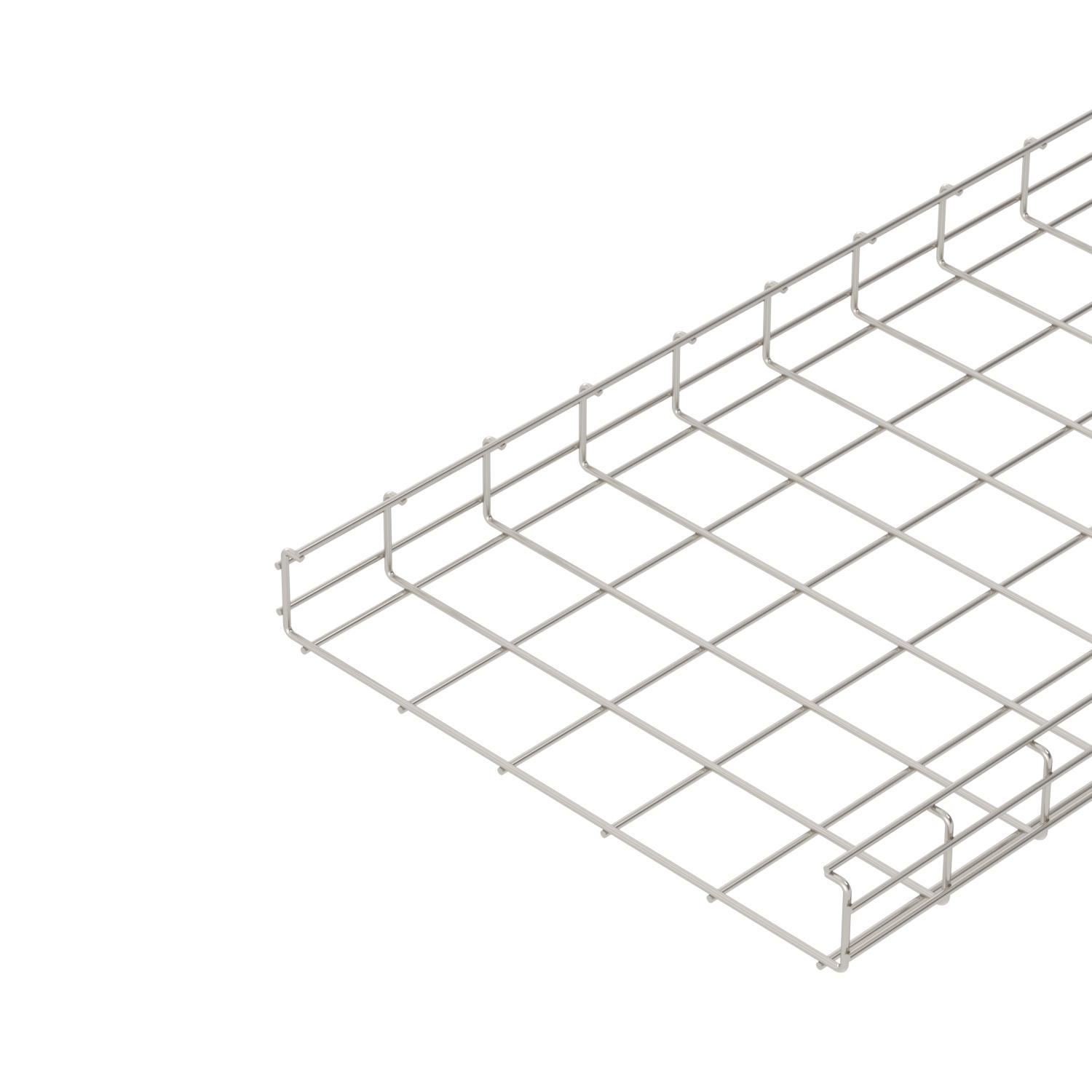

Проволочный лоток С-образной формы из стальной проволоки, соединенной точечной сваркой, с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана 15 дБ.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Привинчен
Встроенная перегородка	без
Высота	1,97 in
Высота	50 mm
Диаметр проволоки	4,5 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Без соединителя
Материал	Нержавеющая сталь 1.4301 (304)
Нержавеющая сталь, протравленная	нет
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	нет
Полезное поперечное сечение	157 cm²
Полезное поперечное сечение	15700 mm²

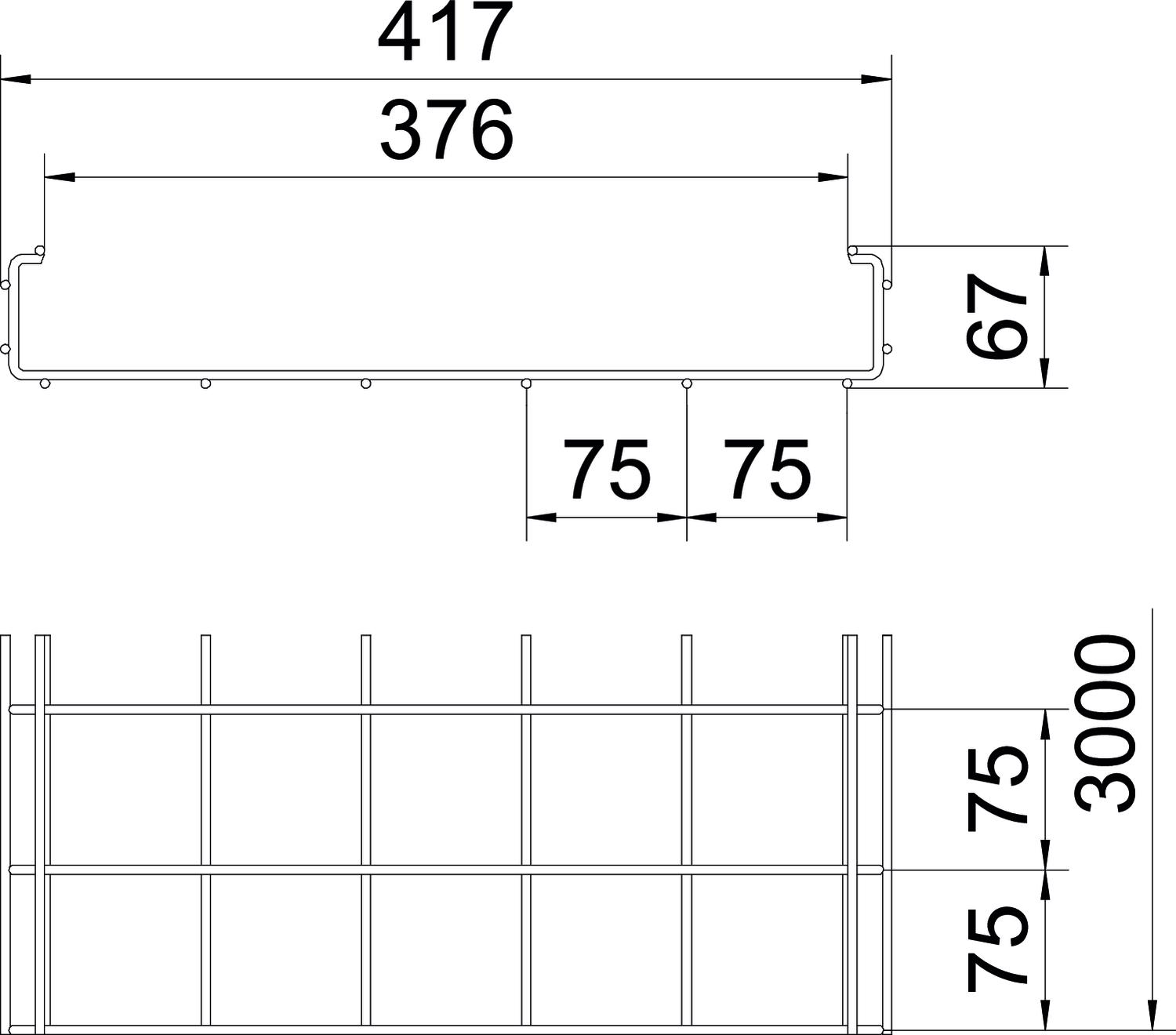

Размер Н	67 mm

Размер	50x400x3000
Размер B	417 mm
Размер L2 (мм)	75 mm
Размер A	376 mm
Размер I1	75 mm
Расстояние между опорами 1,0 м	0,4 kN/m
Расстояние между опорами 1,0 м	1,1 kN/m
Расстояние между опорами: 1,5 м.	0,7 kN/m
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO₂ (GWP) от колыбели до ворот	11,5653 кг CO₂e / 1 Метр
Форма профиля	С-образная форма
Цвет	цвета нержавеющей стали
Ширина	15,75 in
Ширина	400 mm

Технические данные

Диаграмма нагрузки на С-образный проволочный лоток типа CGR 50 VA

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	нет	6016200	м	3 м
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	нет	6016235	м	3 м
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	нет	6016251	м	3 м
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	нет	6016253	м	3 м
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	нет	6016255	м	3 м

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Монтажный уголок 90°	MW 90 SL17 A2	6016278	Штук	20 Штук
Стыковой соединитель	GSV 34 A2	6016642	Штук	20 Штук
Монтажный уголок 45°	MW 45 SL10 A2	6017339	Штук	20 Штук
Разделительная полочка 30 A2	TSG 30 A2	6062052	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
