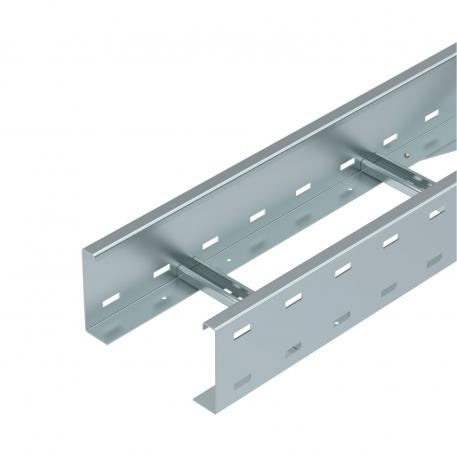

Кабельный лоток лестничного типа для больших расстояний WKLG 110
Артикул, номер 6311008 | EAN 4012196883035
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики

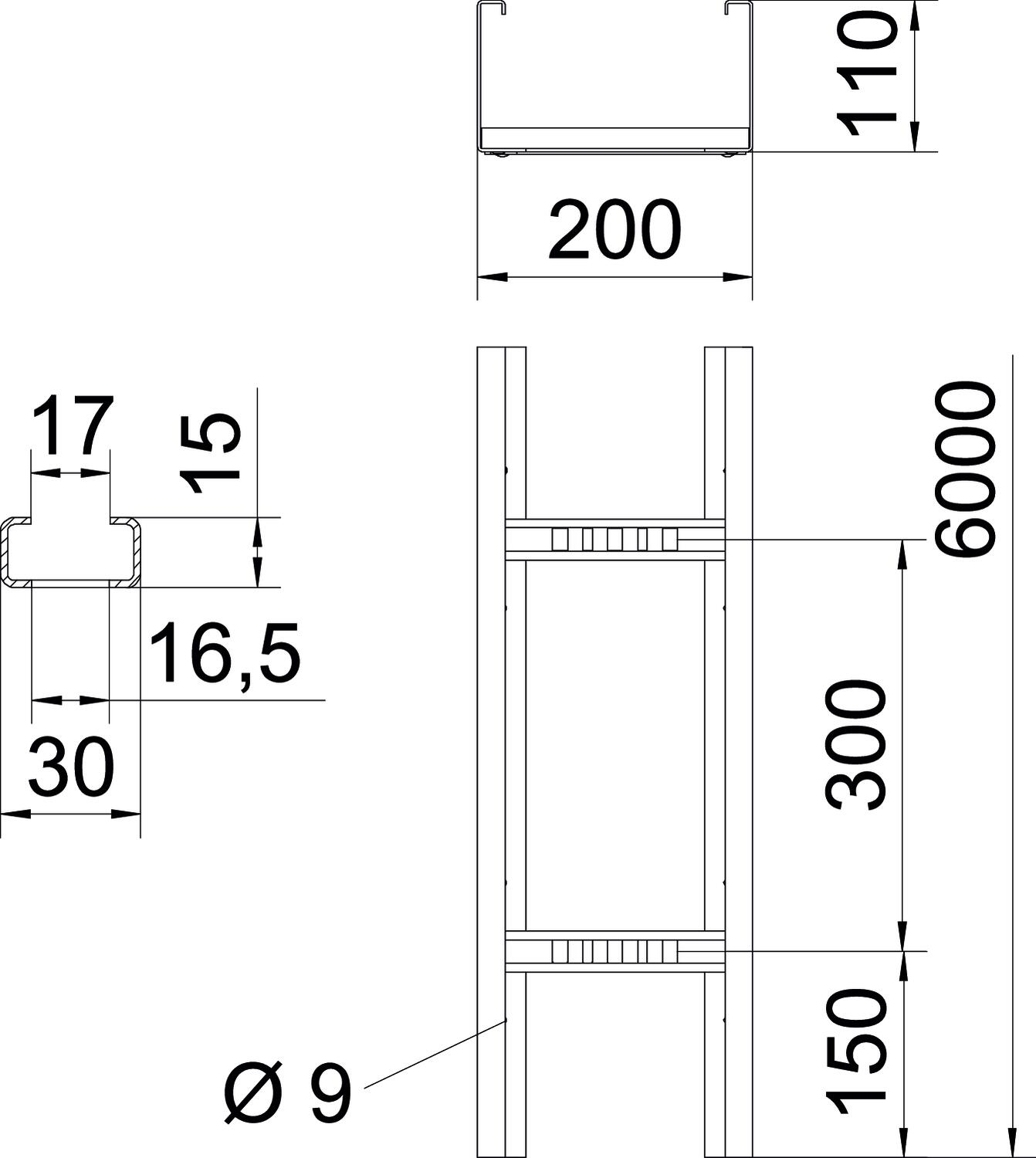

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 186 cm² Полезное поперечное сечение 18600 mm² Размер 110x200x6000 Размер 110 x 200 Размер B 200 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,5 kN/m Расстояние между опорами 3,5 м 1,98 kN/m Расстояние между опорами 4,0 м 1,6 kN/m Расстояние между опорами 4,5 м 1,31 kN/m Расстояние между опорами 5,0 м 1,1 kN/m Расстояние между опорами 6,0 м 0,8 kN/m Расстояние между опорами 7,0 м 0,4 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 13,9168 кг CO₂e / 1 Метр Цвет цинковый Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
WRVL 110 FS 6091164 2 Штук
Угловая секция 90° 110 FS
WLB 90 112 FS 6312330 1 Штук
Крышка
WDRL 1116 20 FS 6227422 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук - Загрузки
-
Техническая спецификация WKLG 1120 FS / 6311008 , 0.32MB , pdfДекларация соответствия ЕС WKLG 1120 FS / 6311008 , 0.11MB , pdfЭкологическая декларация (EPD) WKLG 1120 FS / 6311008 , 1.48MB , pdfЗаявление о соответствии для Великобритании WKLG 1120 FS / 6311008 , 0.09MB , pdfREACH Декларация соответствия WKLG 1120 FS / 6311008 , 0.12MB , pdfRoHS Декларация соответствия WKLG 1120 FS / 6311008 , 0.13MB , pdfРазрешение на использование знаков UL Certificate of Compliance WKLG 110 160 WKSG 110 160 , 0.26MB , pdfИнструкции по монтажу Wide span cable ladders , 11.33MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
