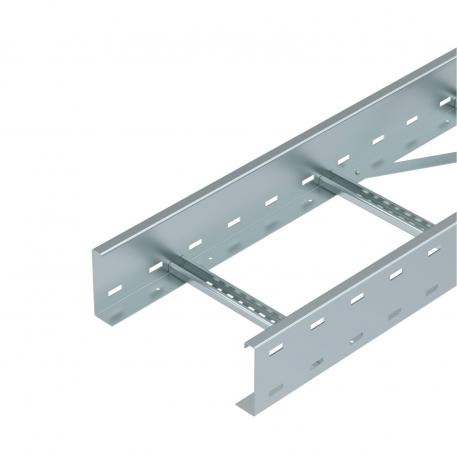

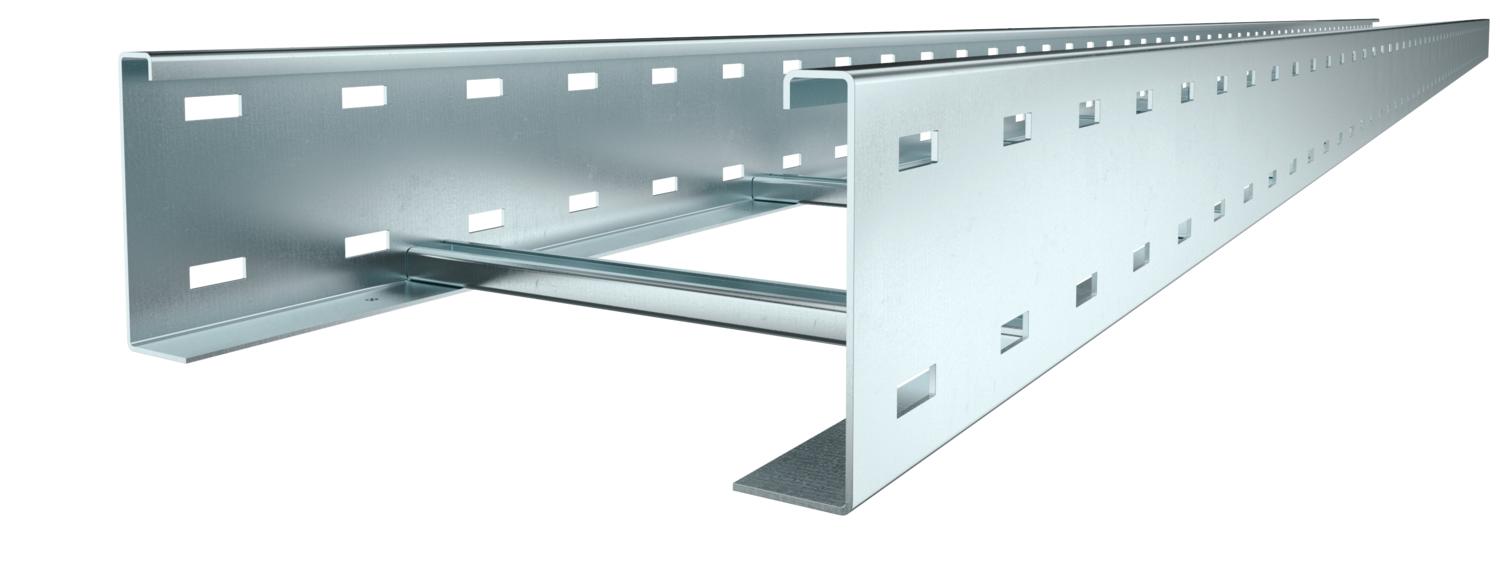

Кабельный лоток лестничного типа для больших расстояний WKLG 110
Артикул, номер 6311012 | EAN 4012196883097
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Продольные соединители типа WRVL 110 заказываются отдельно.
-
- Технические данные
-
Технические характеристики

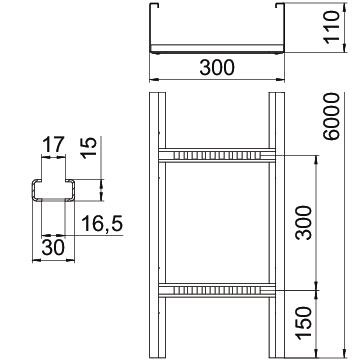

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Крепление перекладины Полностью заклепан Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 28100 mm² Полезное поперечное сечение 281 cm² Размер 110 x 300 Размер 110x300x6000 Размер B 300 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,5 kN/m Расстояние между опорами 3,5 м 1,98 kN/m Расстояние между опорами 4,0 м 1,6 kN/m Расстояние между опорами 4,5 м 1,31 kN/m Расстояние между опорами 5,0 м 1,1 kN/m Расстояние между опорами 6,0 м 0,8 kN/m Расстояние между опорами 7,0 м 0,4 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 14,1294 кг CO2e / 1 Метр Цвет цинковый Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка
WDRL 1116 30 FS 6227430 3 м
Продольный соединитель FS
WRVL 110 FS 6091164 2 Штук
Угловой соединитель 110 FS
WRWVK 110 FS 6091377 2 Штук
Защитный колпачок
SKHW 110 OR 6310398 20 пар
Шарнирный соединитель FS
WRGV 110 FS 6091318 2 Штук
Вертикальный угловой соединитель FS
WRWVV 110 FS 6091379 2 Штук
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 90° 110 FS
WLB 90 113 FS 6312349 1 Штук
T-образная секция 110 FS
WLT 1130 FS 6312640 1 Штук - Загрузки
-
