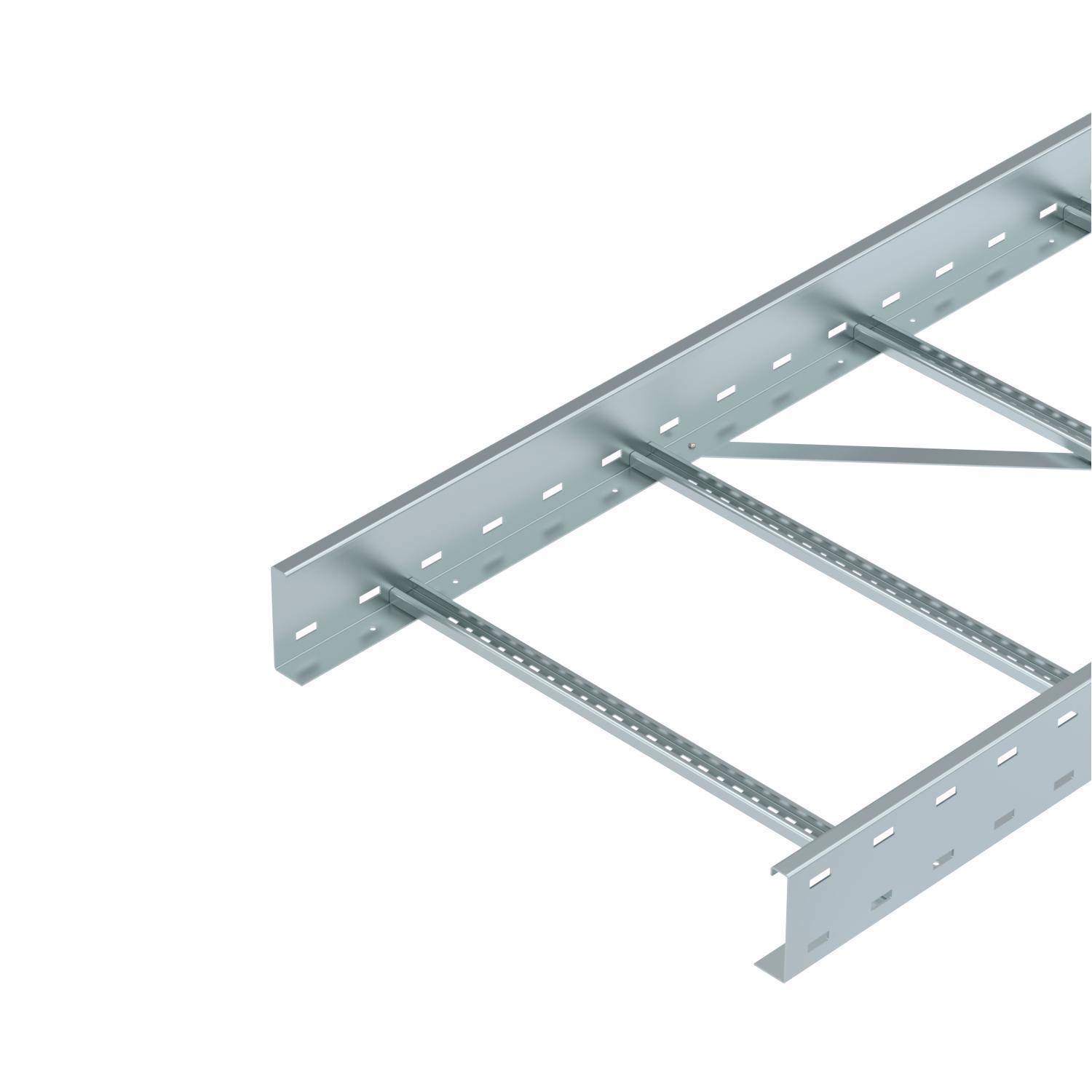

Кабельный лоток лестничного типа для больших расстояний WKLG 110
Артикул, номер 6311024 | EAN 4012196883271
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики

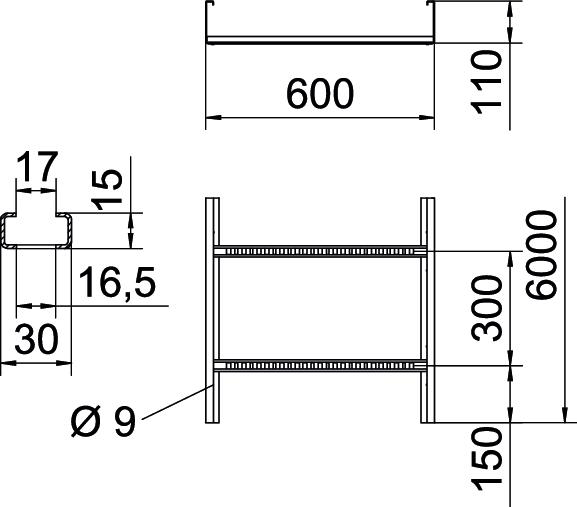

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 566 cm² Полезное поперечное сечение 56600 mm² Размер 110x600x6000 Размер 110 x 600 Размер B 600 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,9 kN/m Расстояние между опорами 3,5 м 2,48 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,78 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 16,4453 кг CO₂e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
WRVL 110 FS 6091164 2 Штук
Угловая секция 90° 110 FS
WLB 90 116 FS 6312373 1 Штук
Крышка
WDRL 1116 60 FS 6227465 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук - Загрузки
-
