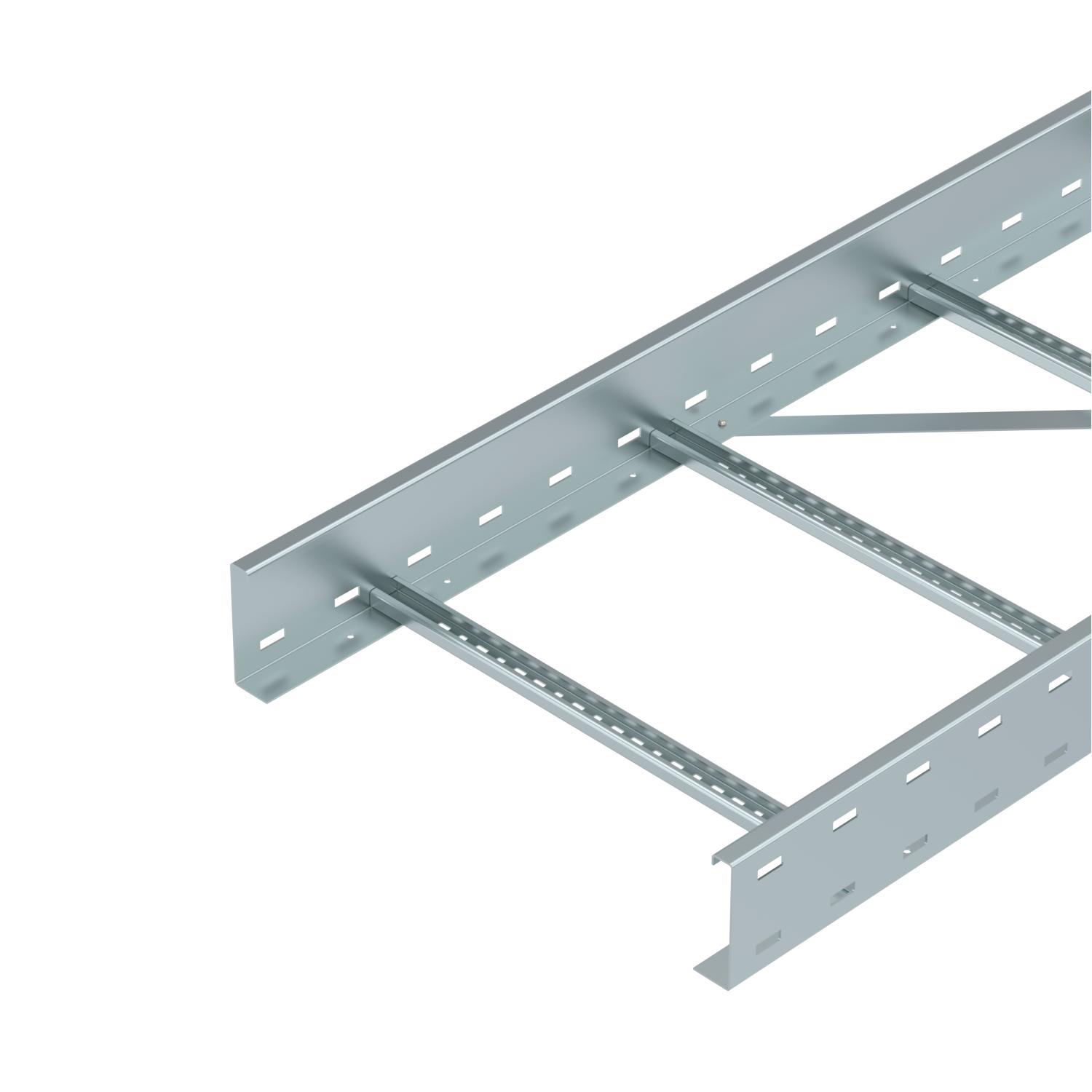

Кабельный лоток лестничного типа для больших расстояний WKLG 110
Артикул, номер 6311020 | EAN 4012196883219
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Продольные соединители типа WRVL 110 заказываются отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Крепление перекладины Полностью заклепан Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 47100 mm² Полезное поперечное сечение 471 cm² Размер 110x500x6000 Размер 110 x 500 Толщина борта 2 mm Цвет цинковый Размеры

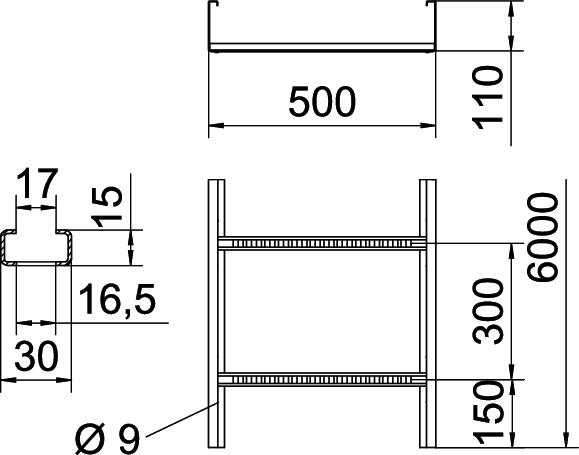

Высота 110 mm Длина 6000 mm Размер B 500 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Ширина 500 mm Нагрузки
Расстояние между опорами 3,0 м 2,9 kN/m Расстояние между опорами 3,5 м 2,48 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,78 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 15,3508 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 15,3508 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка
WDRL 1116 50 FS 6227457 3 м
Продольный соединитель FS
WRVL 110 FS 6091164 2 Штук
Угловой соединитель 110 FS
WRWVK 110 FS 6091377 2 Штук
Защитный колпачок
SKHW 110 OR 6310398 20 пар
Шарнирный соединитель FS
WRGV 110 FS 6091318 2 Штук
Вертикальный угловой соединитель FS
WRWVV 110 FS 6091379 2 Штук
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 90° 110 FS
WLB 90 115 FS 6312365 1 Штук
T-образная секция 110 FS
WLT 1150 FS 6312667 1 Штук - Загрузки
-
