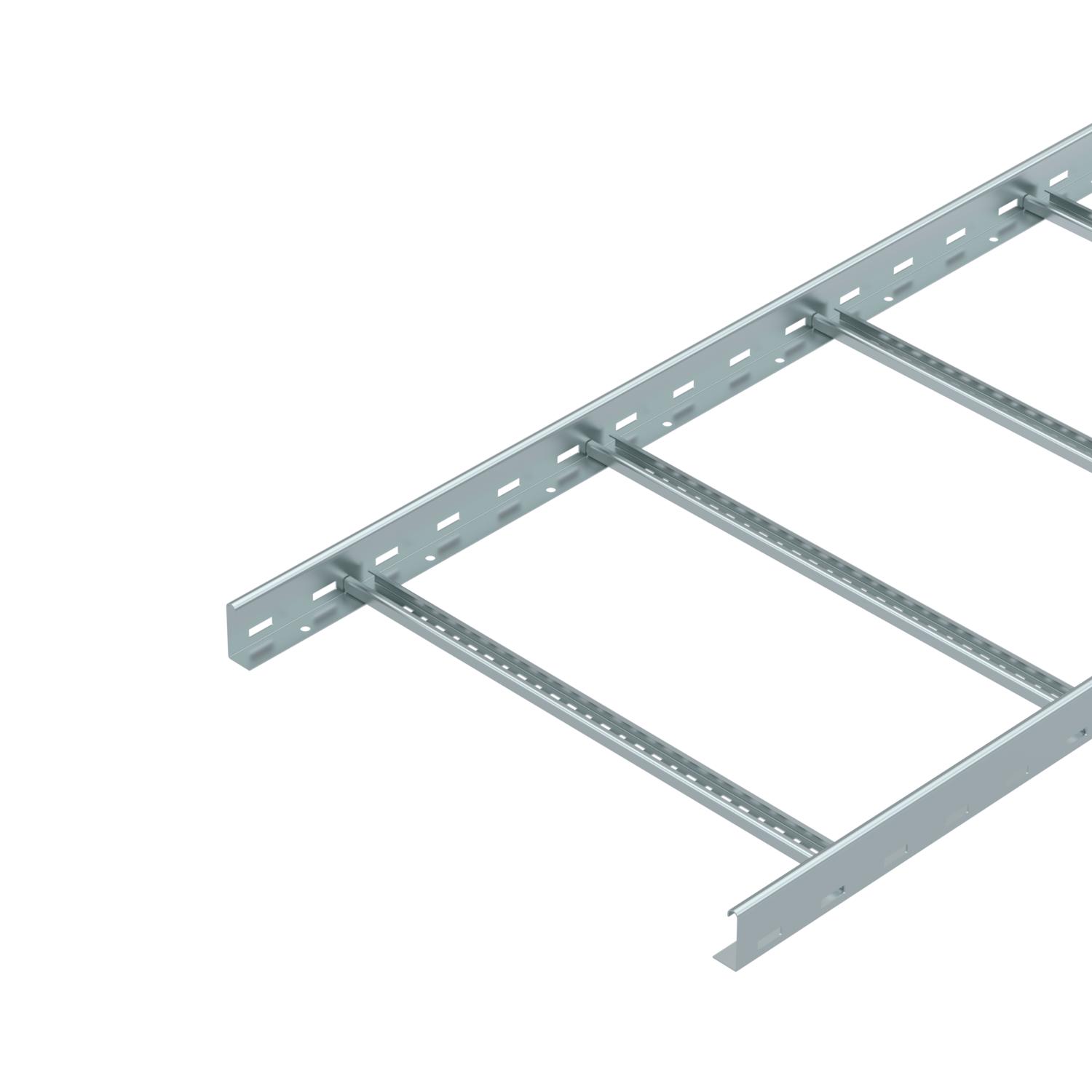

Кабельный лоток лестничного типа LG 60, длина 3 м, VS FS
Артикул, номер 6208550 | EAN 4012195064084
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Другие варианты ширины по запросу.
Кабельные лотки лестничного типа поставляются в сложенном виде. Информация о подходящих зажимных скобах типа 2056 находится в разделе "Системы вертикальных кабельных лотков лестничного типа".
-
- Технические данные
-
Технические характеристики

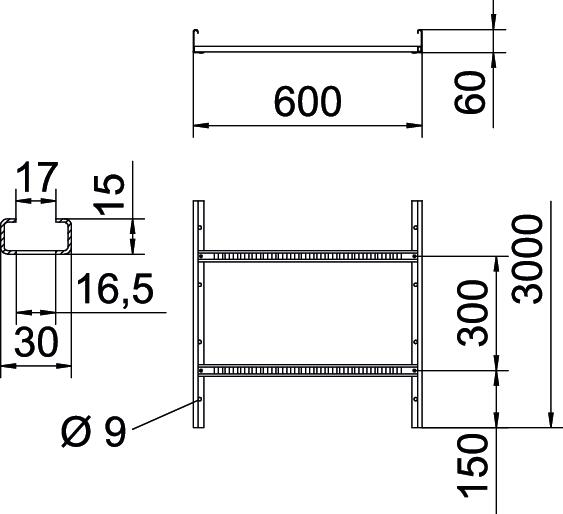

Боковая перфорация да Высота 60 mm Длина 3000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 29800 mm² Полезное поперечное сечение 298 cm² Размер 60x600x3000 Размер 60x600x3000 Размер B 600 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 8,6548 кг CO2e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 600 FS 6052606 3 м
Продольный соединитель FS
LVG 60 FS 6208840 10 Штук
Угловой соединитель 60 FS
LWVG 60 FS 6208895 10 Штук
Шарнирный соединитель FS
LGVG 60 FS 6208941 10 Штук
Мультифункциональный соединитель FS
LMFV 660 FS 6225718 1 Штук
Угловая секция 90° 60 FS
LB 90 660 R3 FS 6225050 1 Штук
Т-образная секция 60 FS
LT 660 R3 FS 6225218 1 Штук
Т-образное/крестовое соединение 60 FS
LAA 660 R3 FS 6225858 1 Штук
Элемент вертикального регулируемого угла 60 FS
LGBE 660 FS 6225458 1 Штук
Угловая секция 90° 60 FS
LB 90 660 R5 FS 6211430 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Зажим для создания ответвлений
LAS 60 FS 6221351 10 Штук
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Угловая вставка FS
LEB 25 FS 6221203 1 Штук
Угловая вставка FS
LEB 50 FS 6221246 1 Штук
Донная вставка
ELB-L 60 FS 6103332 3 м - Загрузки
-
