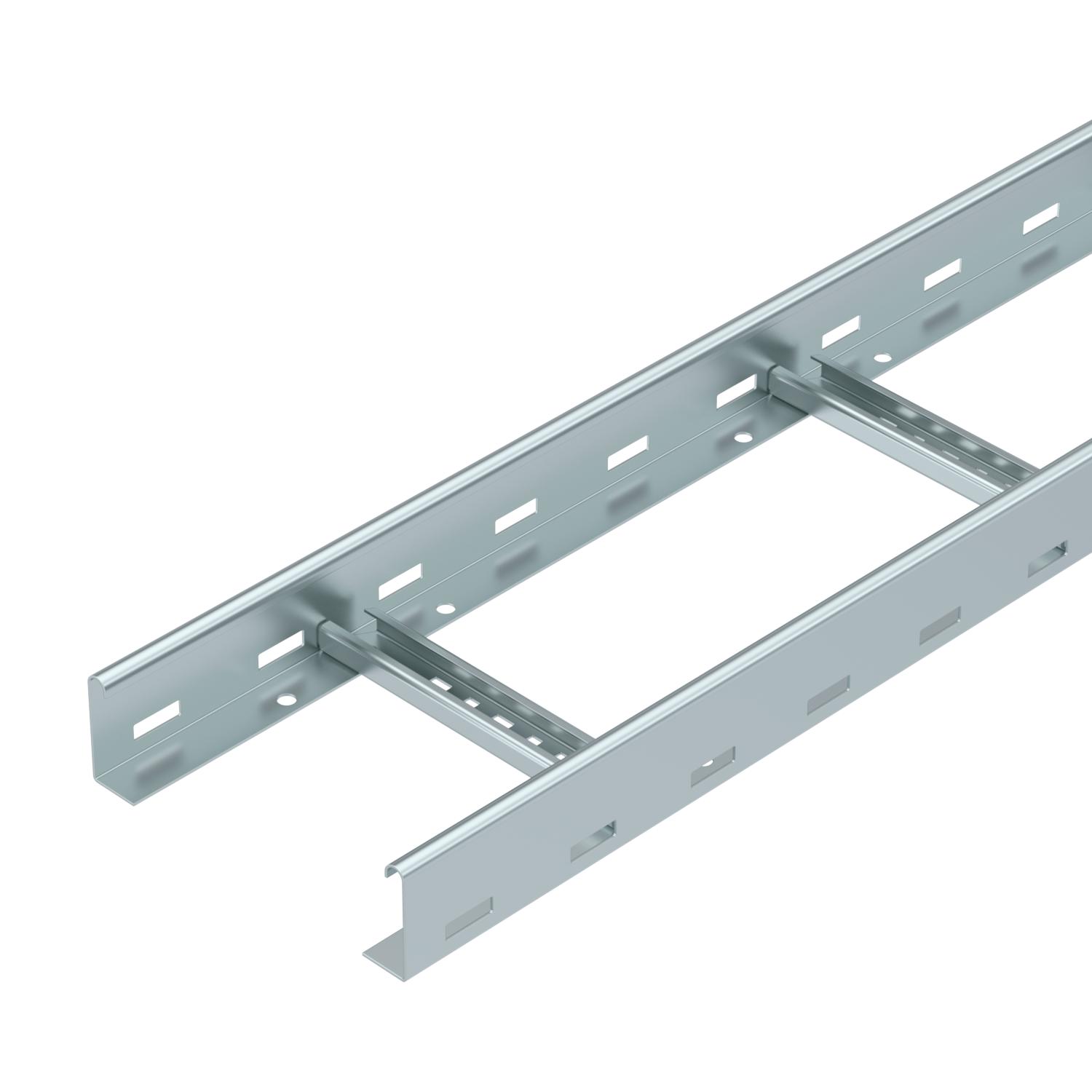

Кабельный лоток лестничного типа LG 60, длина 3 м, VS FS
Артикул, номер 6208538 | EAN 4012195064022
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Другие варианты ширины по запросу.
Кабельные лотки лестничного типа поставляются в сложенном виде. Информация о подходящих зажимных скобах типа 2056 находится в разделе "Системы вертикальных кабельных лотков лестничного типа".
-
- Технические данные
-
Технические характеристики

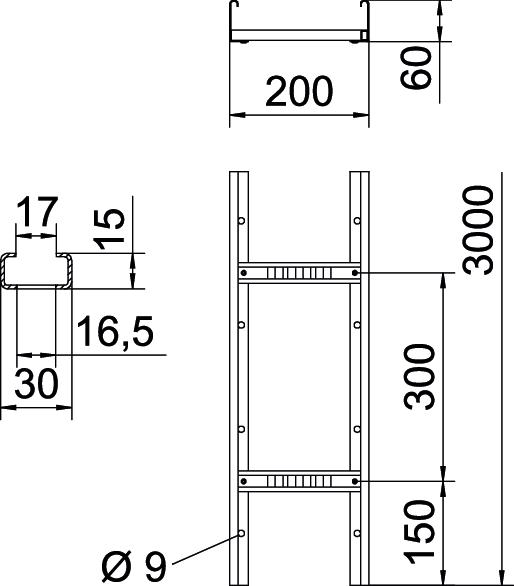

Боковая перфорация да Высота 60 mm Длина 3000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Полезное поперечное сечение 98 cm² Полезное поперечное сечение 9800 mm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60x200x3000 Размер 60x200x3000 Размер B 200 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 6,3963 кг CO2e / 1 Метр Цвет цинковый Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 200 FS 6052207 3 м
Продольный соединитель FS
LVG 60 FS 6208840 10 Штук
Угловой соединитель 60 FS
LWVG 60 FS 6208895 10 Штук
Шарнирный соединитель FS
LGVG 60 FS 6208941 10 Штук
Мультифункциональный соединитель FS
LMFV 620 FS 6225710 1 Штук
Угловая секция 90° 60 FS
LB 90 620 R3 FS 6225042 1 Штук
Т-образная секция 60 FS
LT 620 R3 FS 6225210 1 Штук
Т-образное/крестовое соединение 60 FS
LAA 620 R3 FS 6225850 1 Штук
Элемент вертикального регулируемого угла 60 FS
LGBE 620 FS 6225450 1 Штук
Угловая секция 90° 60 FS
LB 90 620 R5 FS 6211422 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Зажим для создания ответвлений
LAS 60 FS 6221351 10 Штук
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Угловая вставка FS
LEB 25 FS 6221203 1 Штук
Угловая вставка FS
LEB 50 FS 6221246 1 Штук
Донная вставка
ELB-L 20 FS 6103235 3 м - Загрузки
-
