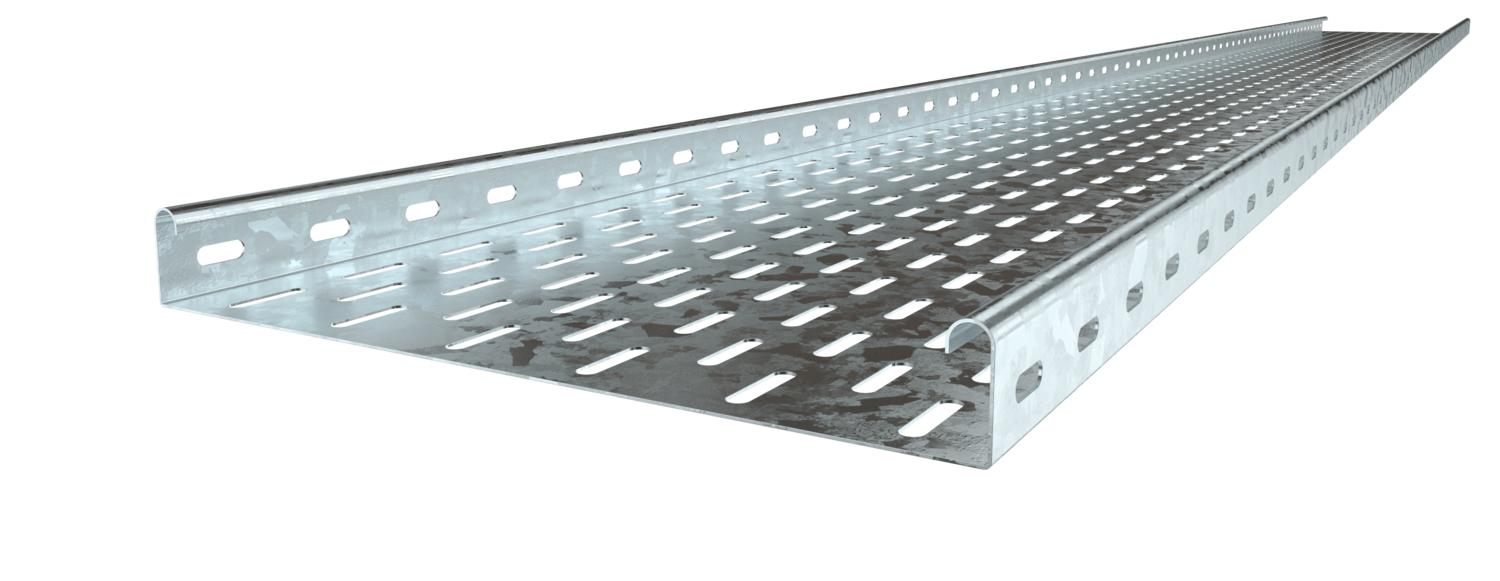

Листовой кабельный лоток MKS 35 FT
Артикул, номер 6053203 | EAN 4012196059355
- Описание продукта
-
Описание продуктаMKS 35 = Система кабельных лотков для средних нагрузок с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 35 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 6800 mm² Полезное поперечное сечение 68 cm² Размер 35 x 200 Размер 35x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 2,5 м 0,3 kN/m Расстояние между опорами 3,0 м 0,2 kN/m Расстояние между опорами: 1,5 м. 0,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Толщина листа 0,04 in Углеродный след CO2 (GWP) от колыбели до ворот 5,4379 кг CO₂e / 1 Метр Цвет цинковый Ширина 8 in Ширина 200 mm Технические данные

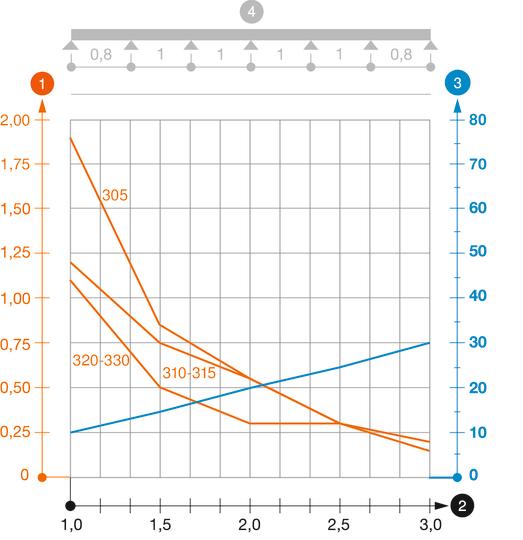

Диаграмма нагрузки на кабельный лоток MKS 35
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

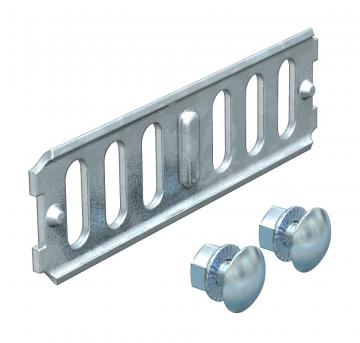

Продольный соединитель FT
RLVK 35 FT 6067301 10 Штук
Крышка с поворотным фиксатором
DRL 200 FT 6051367 3 м

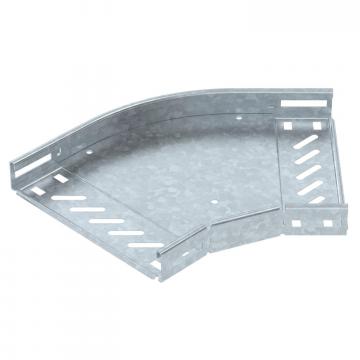

Угловая секция 45° 35 FT
RB 45 320 FT 6036012 1 Штук

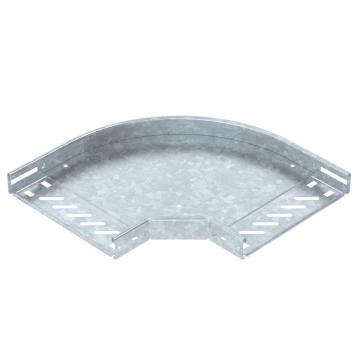

Угловая секция 90° 35 FT
RB 90 320 FT 6036512 1 Штук

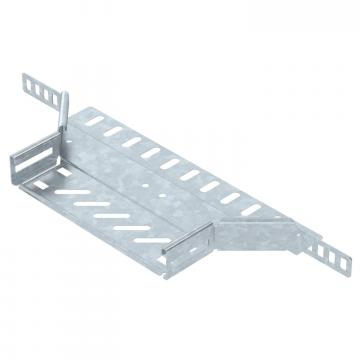

Т-образное/крестовое соединение 35 FT
RAA 320 FT 6042203 1 Штук

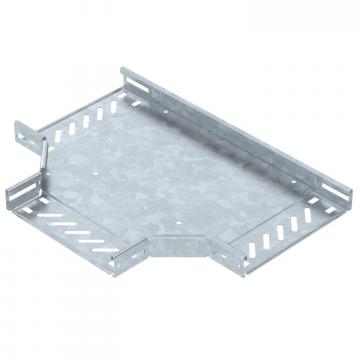

Т-образная секция 35 FT
RT 320 FT 6038012 1 Штук

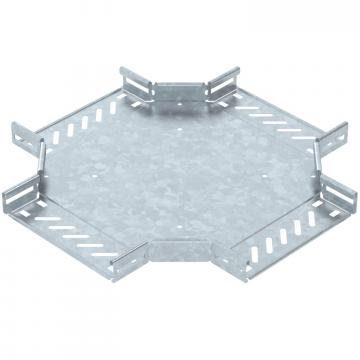

Крестообразное ответвление 35 FT
RK 320 FT 7027403 1 Штук
Крышка с поворотным фиксатором
DRL 200 DD 6052709 3 м
Разделительная полочка 30 DD
TSG 30 DD 6062314 3 м
Угловая секция 45° 35 FT
RB 45 320 FT 7065213 1 Штук

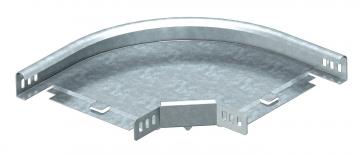

Угловая секция 90° 35 FT
RB 90 320 FT 7124236 1 Штук - Загрузки
-
Техническая спецификация MKS 320 FT / 6053203 , 0.32MB , pdfДекларация соответствия ЕС MKS 320 FT / 6053203 , 0.10MB , pdfЭкологическая декларация (EPD) MKS 320 FT / 6053203 , 1.48MB , pdfЗаявление о соответствии для Великобритании MKS 320 FT / 6053203 , 0.09MB , pdfREACH Декларация соответствия MKS 320 FT / 6053203 , 0.12MB , pdfRoHS Декларация соответствия MKS 320 FT / 6053203 , 0.12MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdf
