Листовой кабельный лоток MKS 35 FT
Артикул, номер 6053300 | EAN 4012196059416
- Описание продукта
-
Описание продуктаMKS 35 = Система кабельных лотков для средних нагрузок с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 103 cm² Полезное поперечное сечение 10300 mm² Размер 35 x 300 Размер 35x300x3000 С крышкой нет Серия продукции Серия MKS Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Цвет цинковый Размеры
Высота 35 mm Длина 10 ft Длина 3000 mm Размер B 300 mm Ширина 300 mm Ширина 12 in Нагрузки
Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 2,5 м 0,3 kN/m Расстояние между опорами 3,0 м 0,2 kN/m Расстояние между опорами: 1,5 м. 0,5 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,0804 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 7,0804 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток MKS 35
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
RLVK 35 FT 6067301 10 Штук
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м

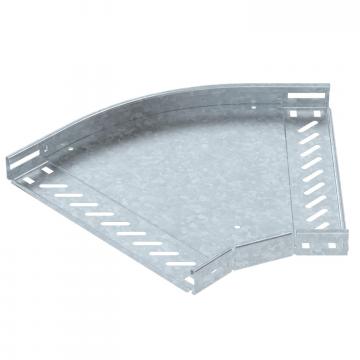

Угловая секция 45° 35 FT
RB 45 330 FT 6036014 1 Штук

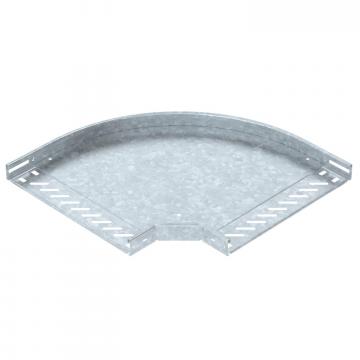

Угловая секция 90° 35 FT
RB 90 330 FT 6036514 1 Штук
Т-образное/крестовое соединение 35 FT
RAA 330 FT 6042205 1 Штук

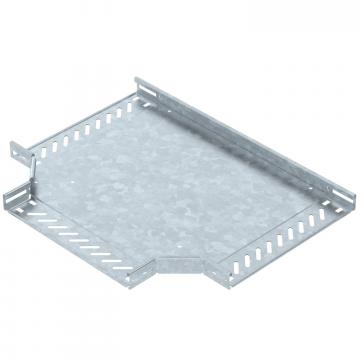

Т-образная секция 35 FT
RT 330 FT 6038014 1 Штук

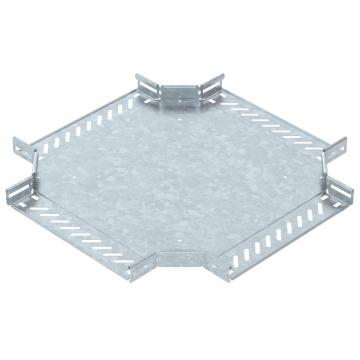

Крестообразное ответвление 35 FT
RK 330 FT 7027405 1 Штук
Крышка с поворотным фиксатором
DRL 300 DD 6052712 3 м
Разделительная полочка 30 DD
TSG 30 DD 6062314 3 м
Угловая секция 45° 35 FT
RB 45 330 FT 7065310 1 Штук
Угловая секция 90° 35 FT
RB 90 330 FT 7124325 1 Штук - Загрузки
-
