Листовой кабельный лоток MKS 35 FT
Артикул, номер 6053106 | EAN 4012196059294
- Описание продукта
-
Описание продуктаMKS 35 = Система кабельных лотков для средних нагрузок с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 35 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 3300 mm² Полезное поперечное сечение 33 cm² Размер 35 x 100 Размер 35x100x3000 Размер B 100 mm Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 0,55 kN/m Расстояние между опорами 2,5 м 0,3 kN/m Расстояние между опорами 3,0 м 0,2 kN/m Расстояние между опорами: 1,5 м. 0,75 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 3,5372 кг CO2e / 1 Метр Цвет цинковый Ширина 100 mm Ширина 4 in Технические данные
Диаграмма нагрузки на кабельный лоток MKS 35
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
RLVK 35 FT 6067301 10 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м

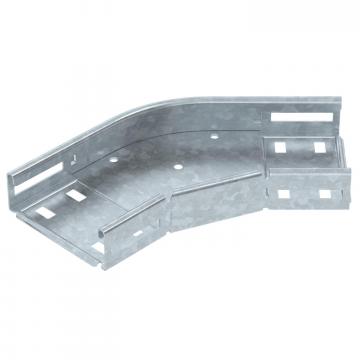

Угловая секция 45° 35 FT
RB 45 310 FT 6036010 1 Штук

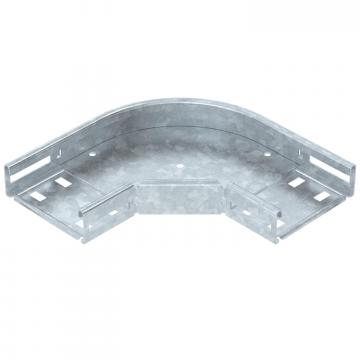

Угловая секция 90° 35 FT
RB 90 310 FT 6036510 1 Штук
Т-образное/крестовое соединение 35 FT
RAA 310 FT 6042201 1 Штук

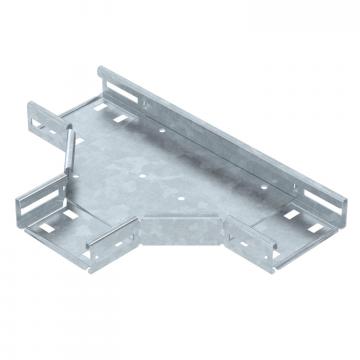

Т-образная секция 35 FT
RT 310 FT 6038010 1 Штук

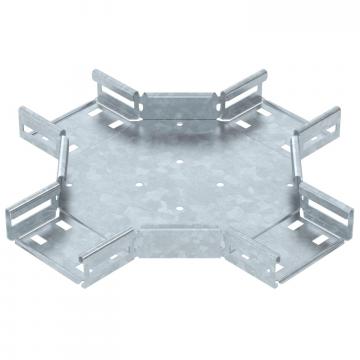

Крестообразное ответвление 35 FT
RK 310 FT 7027401 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 30 DD
TSG 30 DD 6062314 3 м
Угловая секция 45° 35 FT
RB 45 310 FT 7065116 1 Штук
Угловая секция 90° 35 FT
RB 90 310 FT 7124120 1 Штук - Загрузки
-
